Alimentadores del transportador 60 del PWB de la máquina Chm-860 de la selección y del lugar de Smt de 6 cabezas

Alimentadores del transportador 60 del PWB de la máquina Chm-860 de la selección y del lugar de Smt de 6 cabezas
6 Heads Smt Pick and Place Machine Chm-860 PCB Conveyor 60 Feeders
Alimentadores del transportador 60 del PWB de la máquina Chm-860 de la selección y del lugar de Smt de 6 cabezas Alimentadores del transportador 60 del PWB de la máquina Chm-860 de la selección y del lugar de Smt de 6 cabezas Alimentadores del transportador 60 del PWB de la máquina Chm-860 de la selección y del lugar de Smt de 6 cabezas Alimentadores del transportador 60 del PWB de la máquina Chm-860 de la selección y del lugar de Smt de 6 cabezas Alimentadores del transportador 60 del PWB de la máquina Chm-860 de la selección y del lugar de Smt de 6 cabezas

Ampliación de imagen :  Alimentadores del transportador 60 del PWB de la máquina Chm-860 de la selección y del lugar de Smt de 6 cabezas

Datos del producto:
Place of Origin: China
Nombre de la marca: Charmhigh
Certificación: CE
Model Number: CHM-860 (6 heads +60 feeders)
Pago y Envío Términos:
Minimum Order Quantity: 1
Precio: $25000
Packaging Details: wooden box
Delivery Time: 6-9 working days
Payment Terms: T/T, Western Union
Supply Ability: 50 per month

Alimentadores del transportador 60 del PWB de la máquina Chm-860 de la selección y del lugar de Smt de 6 cabezas

descripción
Cabezas: 6pcs (con la posición del auto-cambio de la boca 31pcs) Tamaño del PWB: 450/800m m * 350m m (w) (2 opciones)
Velocidad: 20000cph (óptimo) Alimentador: Alimentador eléctrico de la ayuda 60pcs
Componente: 0201,0402, - 5050, SOP/QFP/QFN/BGA/LED. Altura componente máxima: 12m m
Cámara: Cámara de IC: cámara que vuela 1pcs (35m m): cámara de la MARCA 6pcs (18m m): 2pcs Entrega del PWB: 3 pedazos de la entrega auto con los carriles, anchura se pueden ajustar por el software
Dimensión: 1320 (L) x1350 (W) x1500 (H) Fuente de alimentación: AC220V (50/60Hz, 1 fase)
Tipo del alimentador: Alimentador eléctrico de Fuji NXT Grueso del PWB: 0.6-3.5m m
Alta luz:

Selección de SMT de 6 cabezas y máquina del lugar

,

Selección de SMT de 60 alimentadores y máquina del lugar

,

Selección de 60 alimentadores y máquina autos del lugar

El nuevo software elegante avanzó 6 cabezas que SMT escoge y que coloca la máquina CHM-860

Selección de SMT y máquina en línea llenas del lugar con el transportador del PWB

Planta de fabricación del PWB - para la producción de lote



1. Número de modelo: CHM-860
2. marca: Charmhigh
3. configuración principal: Tipo vertical + entrega auto del PWB + 6 cabezas 60 alimentadores + motor servo de Panasonic

    + cambiador auto de la boca (31 posiciones) + 9 cámaras + tornillo de pulido de THK
4. alimentador: Alimentador eléctrico de Fuji (compra por separado)
5. área del PWB (2 opciones): 400*350m m/800*350m m
 6. viene con el ordenador y el teclado y el ratón con el sistema de Windows
7. componente: 0201, 0402-5050, COMPENSACIÓN, QFN, TQFP, BGA… etc.
8. 1320 (L) x1350 (W) x1500 (H), AC220V (50/60Hz, 1 fase)
9. plazo de ejecución: 7-9 días laborables
10. entrega: por el aire/por el mar/coja de nuestro directamente/para enviar de la fábrica al almacén de China
11 forma de pago: transferencia bancaria (T/T)
12. Embalaje: caja de la madera contrachapada



Especificación CHM-860:

Dimensión 1320m m (L) x 1440m m (W) x 1530m m (H)
Peso neto 1100Kg
Voltaje y poder AC220V (50Hz/60Hz) 3.0KW
Generación del vacío Generador del vacío de Japón PISCO
Compresor de aire PA de 0.5~0.7 M
Cabeza 6 cabezas (ir abajo a coger al mismo tiempo)
Componentes apoyados 0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, etc. (resistor/condensador/diodo/triode/LED/IC, etc.)
Boca Boca de Samsung
Biblioteca de la boca biblioteca de la boca 31-hole (equipe con inyector el cambio auto)
Tipo del alimentador Ranuras estándar del alimentador del alimentador 60 eléctricos de FUJI NXT (también convenientes para el alimentador de la bandeja y del palillo de IC)
Entrega del PWB 3-section-rail transportación automática, ayuda del PWB
Sistema de control Ordenador industrial incorporado (Windows 7) equipado del monitor, del teclado, y del ratón
Exactitud de control los 4μm
Sistema de impulsión Eje de X&Y conducido por los motores servos de Panasonic A6 (eje de Y por los motores dobles); adopción de la aceleración y de la desaceleración flexibles de la curva doble
Sistema de transmisión Eje de X&Y que adopta el tornillo y la guía linear de HIWIN (eje de la bola de tierra de TBI de Y con los tornillos dobles)
Cámara

Mosca camera×6 (tamaño componente aplicable: 16mm×16m m)

IC camera×1 (tamaño componente aplicable: 36mm×36m m)

Cámara fiducial Un millón pixeles x 2 cámaras
Montaje de exactitud ±50μm@μ±3σ/chip
Montaje de velocidad 22000 CPH (óptimos)
Altura componente máxima 12m m
Grueso del PWB 0.6~3.5m m
Tamaño del PWB Minuto: 50m m (L) x50mm (W) ~ máximo: 400m m (L) x350mm (W)/800x 350m m (2 opciones)

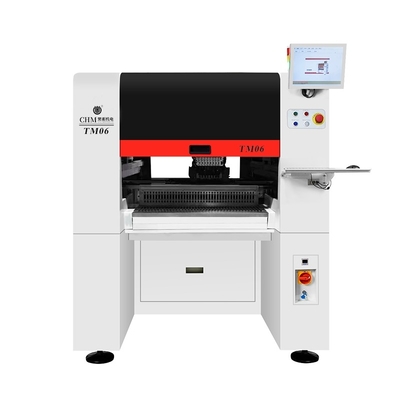

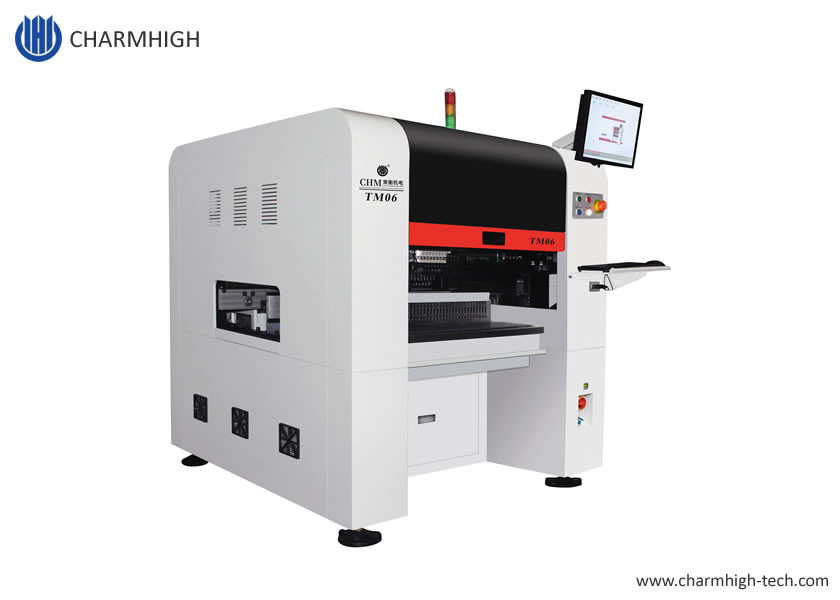

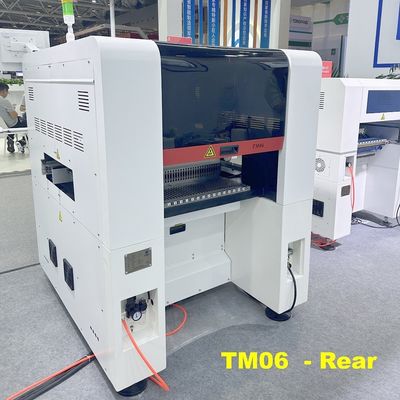

Foto real para CHM-861:

Alimentadores del transportador 60 del PWB de la máquina Chm-860 de la selección y del lugar de Smt de 6 cabezas 0



60 ranuras del alimentador (el trabajo con el alimentador eléctrico de Fuji NXT, alimentadores compra por separado, 8/12/16/24/32/44m m):

Alimentadores del transportador 60 del PWB de la máquina Chm-860 de la selección y del lugar de Smt de 6 cabezas 1



Alimentadores del transportador 60 del PWB de la máquina Chm-860 de la selección y del lugar de Smt de 6 cabezas 2



Muestras:

Alimentadores del transportador 60 del PWB de la máquina Chm-860 de la selección y del lugar de Smt de 6 cabezas 3



Fuente directa de la fábrica de Charmhigh:

Alimentadores del transportador 60 del PWB de la máquina Chm-860 de la selección y del lugar de Smt de 6 cabezas 4



Exposición 2020 de Charmhigh en Shenzhen:

Alimentadores del transportador 60 del PWB de la máquina Chm-860 de la selección y del lugar de Smt de 6 cabezas 5



Peso del paquete: 1280.0kg
Tamaño del paquete: el 145cm el x 150cm el x 175cm
Embalaje: caso de madera (embalaje seguro)



Servicio y garantía:

La máquina completa tiene un período de garantía de 1 año desde servicio de la compra y del curso de la vida.

Proporcionamos siempre recambios de la máquina, fuente directa de la fábrica con garantía.

Proporcionamos Q/A en línea y servicio de localización de averías del ayuda y técnico del consejo.



Proporcionamos un a un servicio de la después-venta. Cada máquina el 100% probado mucho antes la nave hacia fuera.
