La cadena de producción avanzada de SMT, 4 cabezas escoge y coloca la máquina CHMT530P4, 3040 impresora, horno del flujo T961

La cadena de producción avanzada de SMT, 4 cabezas escoge y coloca la máquina CHMT530P4, 3040 impresora, horno del flujo T961
Advanced SMT Production Line , 4 Heads Pick And Place Machine CHMT530P4 , 3040 Printer, T961 Reflow Oven
La cadena de producción avanzada de SMT, 4 cabezas escoge y coloca la máquina CHMT530P4, 3040 impresora, horno del flujo T961 La cadena de producción avanzada de SMT, 4 cabezas escoge y coloca la máquina CHMT530P4, 3040 impresora, horno del flujo T961 La cadena de producción avanzada de SMT, 4 cabezas escoge y coloca la máquina CHMT530P4, 3040 impresora, horno del flujo T961 La cadena de producción avanzada de SMT, 4 cabezas escoge y coloca la máquina CHMT530P4, 3040 impresora, horno del flujo T961

Ampliación de imagen :  La cadena de producción avanzada de SMT, 4 cabezas escoge y coloca la máquina CHMT530P4, 3040 impresora, horno del flujo T961

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: Charmhigh
Certificación: CE
Número de modelo: horno del flujo CHMT530P4/T961 impresora de 3040solder/
Pago y Envío Términos:
Cantidad de orden mínima: 1 sistema
Precio: $5930 not including shipping
Detalles de empaquetado: Caja de madera
Tiempo de entrega: 1-3 días laborables
Condiciones de pago: T/T; Western Union
Capacidad de la fuente: 300 por mes

La cadena de producción avanzada de SMT, 4 cabezas escoge y coloca la máquina CHMT530P4, 3040 impresora, horno del flujo T961

descripción
Exactitud: 0.025m m Altura de los componentes: 10m m
Tamaño de Min Components: 0402. ayuda 0402/0603-5050/SOT/SOP/QFN/BGA etc. Max Components Size: tamaño menos de 22*22m m
Número de cabezas y de alimentadores: 4 cabezas 30 ranuras del alimentador tamaño máximo del PWB: 400*300m m
Capacidad de producción: Pequeña producción de lote Velocidad de la producción: Sin la visión: 8000cph; Con Vision: 5000cph
Sistema de la operación: Sistema de Linux integrado Trabaje con: Alimentadores de Yamaha (alimentador neumático y AUTORIZACIÓN eléctrica del alimentador)
Alta luz:

Cadena de producción de SMT de 4 cabezas

,

4 cabezas escogen y colocan la máquina

,

Cadena de producción de CHMT530P4 SMT

Cadena de producción avanzada de SMT, pequeña planta de fabricación del PWB

la impresora de la goma de 3040 soldaduras, 4 cabezas escoge y coloca la máquina CHMT530P4, horno del flujo T961



(CHARMHIGH) vídeo de trabajo del CANAL de YOUTUBE:

https://www.youtube.com/@KimiLiuCharmhigh/videos



1. descripción de la impresora 3040 de la plantilla de la alta precisión:

Tamaño de la tabla de trabajo 300*400m m
Tamaño de la impresión 250*400m m
Tamaño de marco neto máximo 370*470m m
Manera de la impresora manual
Grueso de los substratos 0-80m m
El banco de trabajo ajustar el volumen 10m m, ajuste horizontal del ángulo
Impresión de altura de la plataforma 220m m
exactitud repetida +-0.01mm
localice el modo Prueba patrón o forma del agujero
Dimensión 540*370*350 milímetro
Tamaño que embala 630*450*480m m
Peso NW.25Kg GW.35Kg


Máquina de la selección 2.CHMT530P4 y del lugar:

Parámetros
Modelo CHMT530P4
Viaje de XYZ AXIS

650m m (X)×760mm (Y)×15mm (Z)

(La ayuda componente más alta 10m m)

Tamaño máximo del PWB 450m m (L)×330mm (W)
Componentes de la ayuda 0402-5050, COMPENSACIÓN, QFN, BGA etc.



Montaje de velocidad

  • Sin la visión: 8000cph
  • Con Vision: 5000cph
Precisión ±0.025mm
Cabeza de la colocación 4 cabezas
Sistema de alimentación

l alimentador neumático máximo de la ayuda 30pcs 8m m (otras opciones: 12,16,24m m, alimentador de la vibración)

  • pila general de IC del bulto 11pcs
  • Bandeja de IC de la ayuda
Detección de Vision Cámara doble (para arriba y abajo)
Control de motor
  • Motor de pasos XY de AXIS con control a circuito cerrado del codificador
  • Desaceleración flexible de S
  • Detección del reset de Z AXIS
Detección de la salida de los componentes Vacío y detección visual
Consejo principal placa madre de la industria de la Alto-confiabilidad
Pantalla táctil 7 pulgadas de pantalla de la industria
Sistema de la operación Sistema de Linux integrado
Fuente de aire externa 0.5MPa
Fuente de alimentación AC220V 50Hz/AC110V 60Hz
Demension 1060m m (L)×780mm (W)×600mm (H)
Poder 250W
Peso neto 110Kg



3.Reflow horno T961:

Modelo T-961
La cantidad de calefacción de la zona upper3/down3
La longitud de la zona de calefacción 730m m
El tipo de calefacción IR y calefacción del aire caliente
La cantidad de la zona de enfriamiento 1
Anchura máxima del tablero del PWB 230m m
La dirección de la operación De izquierda a derecha
Opciones de la entrega Transmisión neta + transmisión de cadena
La velocidad de la banda transportadora 0-290mm/min
La fuente de alimentación 220V 50/60Hz
Poder máximo 3.5KW
De la calefacción tiempo para arriba Alrededor de 7mins
Gama del control de la temperatura Grado Celsius de la temperatura ambiente ~300
Modo del control de la temperatura Control a circuito cerrado del PID
Exactitud del control de la temperatura ±1 grado Celsius
Desviación de la distribución de la temperatura del PWB ±2 grado Celsius
Dimensiones totales 1000x466x445m m
Peso de la máquina 70KG

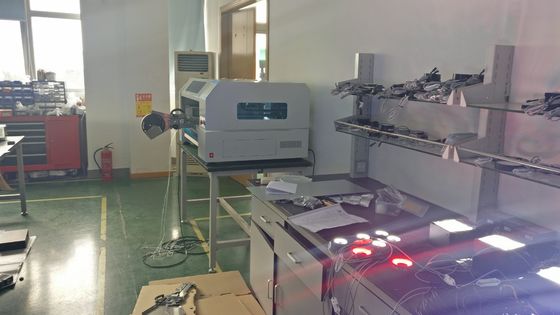

La cadena de producción de SMT reat tiró:

La cadena de producción avanzada de SMT, 4 cabezas escoge y coloca la máquina CHMT530P4, 3040 impresora, horno del flujo T961 0


1. impresora 3040 de la plantilla:

La cadena de producción avanzada de SMT, 4 cabezas escoge y coloca la máquina CHMT530P4, 3040 impresora, horno del flujo T961 1

2. CHMT530P4 escogen y colocan la máquina con 4 cabezas, 30 alimentadores
La cadena de producción avanzada de SMT, 4 cabezas escoge y coloca la máquina CHMT530P4, 3040 impresora, horno del flujo T961 2



La cadena de producción avanzada de SMT, 4 cabezas escoge y coloca la máquina CHMT530P4, 3040 impresora, horno del flujo T961 3



3. Horno T961 del flujo del LED:

La cadena de producción avanzada de SMT, 4 cabezas escoge y coloca la máquina CHMT530P4, 3040 impresora, horno del flujo T961 4

La cadena de producción avanzada de SMT, 4 cabezas escoge y coloca la máquina CHMT530P4, 3040 impresora, horno del flujo T961 5

Pequeña planta de fabricación del PWB, conveniente para la creación de un prototipo, investigando, pequeña producción de lote:

Impresora de la soldadura ------ Máquina de la selección y del lugar ----- Horno del flujo



La cadena de producción avanzada de SMT, 4 cabezas escoge y coloca la máquina CHMT530P4, 3040 impresora, horno del flujo T961 6



Q1: ¿Cuál es el plazo de ejecución de sus productos? (Cuánto tiempo usted necesita preparar mis mercancías?)

: 2-3 días para la máquina de la unidad 1-3. 5-15 días para los órdenes de la producción en masa (basados en diversas cantidades).



Q2: ¿Cómo usted me entregará mis mercancías?

: Enviamos generalmente por internacional expresamos por ejemplo DHL, UPS, Fedex, TNT para permitir a nuestros clientes conseguir sus



mercancías rápidamente. Para una cantidad más grande, la nave por el aire o por el mar.



Q3: ¿Cuánto tiempo necesito esperar antes de que lleguen mis mercancías?

: 3-7 días para internacional expresan. 5-8 días para el transporte aéreo. 20-40 días para el transporte del mar.



Q4: ¿Cuál es su calidad del producto?

: Nuestras materias primas se compran de los proveedores calificados, el mejor qaulity de China. Y nuestros ingenieros todos tienen durante 20 años de expereinces en maquinaria, aseguran buena calidad y funciones. Ahora la calidad y la reacción de CharmHigh es mejores que otras marcas en China.




Garantía:
 La máquina completa tiene un período de garantía de 1 año desde compra y servicio de por vida
 ayuda así como una fuente a largo plazo del precio de fábrica. (Daño artificial excepto)
Proporcionamos Q/A en línea y servicio de localización de averías del ayuda y técnico del consejo. Proporcione un a un servicio de la después-venta.



Si su máquina o pieza de la máquina es defecto en el transporte, tome por favor las fotos y enviar a nuestro correo electrónico, haremos la colocación de piezas dañadas usted pronto.


Cada prueba de la máquina el 100% mucho antes la nave hacia fuera.
