Horno de reflujo vertical 530, 5 zonas de temperatura (arriba 3 + abajo 2) 1000*300mm
Máquina de soldadura por reflujo SMT Sin plomo
1. Precio competitivo por calidad
2. Más de 10 años de experiencia en fabricación
3. Uno de los líderes de los fabricantes de máquinas SMT en China
Horno de reflujo 530 ESPECIFICACIÓN:
• El sistema de calentamiento es único, avanzado y de larga duración.
• Se utiliza un tubo de calentamiento de níquel cauterizado de alta eficiencia y ahorro de energía en el sistema de calentamiento, una estructura de ciclo de aire caliente fuerte, lo que hace que la PCB y los componentes se calienten por igual, alta eficiencia y rápida velocidad de calentamiento.
• El controlador de precisión de microordenador inteligente, a través de la operación inteligente de PID, controla el calentamiento automáticamente, la función de control de temperatura puede detectar el cambio de temperatura y luego estabilizar la temperatura interna controlando. Diseño modular, fácil de reparar y ensamblar.
• Se utilizan motores importados de alta temperatura y alta velocidad, funcionamiento estable, pequeña vibración y bajo ruido. La eficiencia se mejora en gran medida, extendiendo el tiempo de uso. El sistema de calentamiento utiliza componentes importados para asegurar una alta estabilidad y fiabilidad de todo el sistema.
• Sistema de transmisión fiable y estable, controlador de funcionamiento estable, y el rango de velocidad es de 0-2000 mm/min.
• La cadena de red de acero inoxidable especial de funcionamiento estable es duradera y resistente al desgaste. Por lo tanto, no es necesario cambiarla durante mucho tiempo, lo que puede ahorrar costos.
• Sistema de control electrónico estable y fiable.
| Modelo No. |
530 |
| Número de zonas de calentamiento |
Arriba 3 + Abajo 2 |
| Longitud de las zonas de calentamiento |
1000mm |
| Patrón de calentamiento |
Arriba: Aire caliente; Abajo: Aire caliente
(Convección forzada de aire caliente, motor Taiwan SAYA)
|
| Número de zonas de enfriamiento |
2 Ventiladores de CC de plasma |
| Ancho máximo de PCB |
300 mm (cinturón de malla de acero inoxidable) |
| Dirección del transportador |
L→R |
| Altura del transportador |
880±20mm |
| Modo de transporte |
Cinturón de malla |
| Rango de velocidad del transportador |
0-2200 mm/min |
| Fuente de alimentación |
5 cables, 3 fases, 380V 50/60Hz |
| Potencia de arranque |
7KW |
| Consumo de energía |
Aprox. 1.5KW |
| Tiempo de calentamiento |
Aprox. 15-20 minutos |
| Rango de ajuste de temperatura |
Temperatura ambiente - 380℃ |
| Método de control de temperatura |
Controlado por instrumentos |
| Diferencia de temperatura entre zonas adyacentes |
70 ℃, puede corresponder a los más altos estándares del proceso sin plomo. |
| Precisión del control de temperatura |
±2℃ |
| Desviación de temperatura en PCB |
±2℃ |
| Alarma anormal |
Temperatura anormal (demasiado alta o demasiado baja después de mantener la temperatura constante) |
| Forma de apertura |
Manual |
| Dimensiones (L*W*H)mm |
2000*612*1450MM |
| Peso |
Aprox. 200Kg |

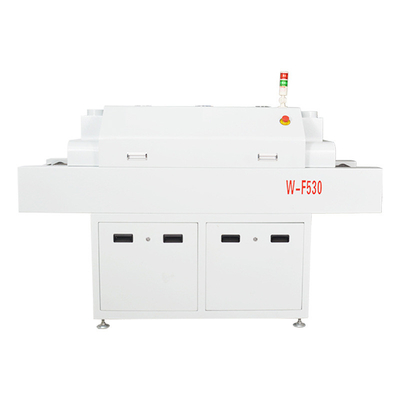

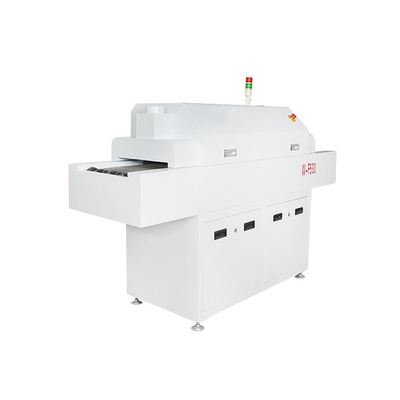

Imágenes como sigue:
Recomendación de línea de producción SMT:
1. Impresora de pasta de soldadura semiautomática 3250
2. Máquina de recogida y colocación SMT vertical de 4 cabezales CHM-551
3. Horno de reflujo vertical 530
Suministro confiable de fábrica Charmhigh:
Garantía:
La máquina completa tiene un período de garantía de 1 año a partir del momento de la compra y servicio de por vida.
Siempre proporcionamos repuestos de la máquina, suministro directo confiable de fábrica.
Brindamos soporte de preguntas y respuestas en línea y solución de problemas y servicio de asesoramiento técnico.
Proporcionar servicio postventa individual. Cada máquina se prueba al 100% antes de enviarla.
