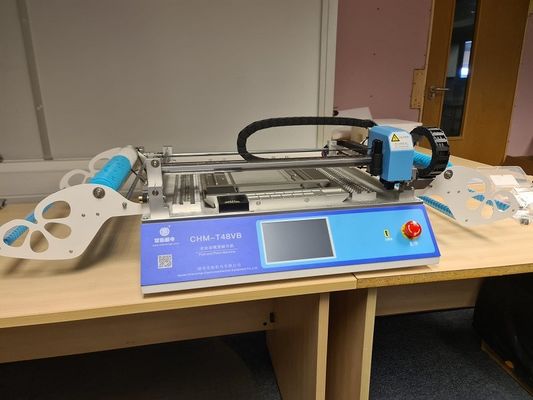

CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine Small SMT Machine
Alimentadores todos de CHMT48VB 58pcs en una máquina de escritorio de SMT de la máquina de la selección y del lugar de la máquina pequeña Alimentadores todos de CHMT48VB 58pcs en una máquina de escritorio de SMT de la máquina de la selección y del lugar de la máquina pequeña Alimentadores todos de CHMT48VB 58pcs en una máquina de escritorio de SMT de la máquina de la selección y del lugar de la máquina pequeña Alimentadores todos de CHMT48VB 58pcs en una máquina de escritorio de SMT de la máquina de la selección y del lugar de la máquina pequeña

Ampliación de imagen :  Alimentadores todos de CHMT48VB 58pcs en una máquina de escritorio de SMT de la máquina de la selección y del lugar de la máquina pequeña

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: Charmhigh
Certificación: CE
Número de modelo: CHMT48VB
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: $5200 including shipping
Detalles de empaquetado: CAJA DE MADERA DE LA EXPORTACIÓN ESTÁNDAR
Tiempo de entrega: 1-3 días laborables
Condiciones de pago: T/T, Western Union
Capacidad de la fuente: 100 por mes

Alimentadores todos de CHMT48VB 58pcs en una máquina de escritorio de SMT de la máquina de la selección y del lugar de la máquina pequeña

descripción
Alimentador: letf: 29pcs; la derecha: 29pcs (58pcs total) cabeza de la colocación: 2pcs
Bocas: boca 4 (Juki) Velocidad: 3000cph con la visión; sin la visión 5000cph
Exactitud: 0.025m m Sistema: Sistema de Linux integrado
Tipo: Máquina toda junta, no monitor de la necesidad o PC externo Max Component: 5m m
Alta luz:

Pequeña SMT máquina de CHMT48VB

,

58pcs alimentadores todo en una máquina

,

Pequeña SMT máquina de Charmhigh

Selección de Charmhigh de los alimentadores de CHMT48VB 58pcs (pila doble) y máquina de escritorio del lugar

CE inglés avanzado de la versión de la máquina 110v 220V de la selección y del lugar pasajero

¡Muy conveniente para la pequeñas producción y creación de un prototipo de lote!



Descripción:

Este CHMT48VB es una versión de la actualización de CHMT48VA, que incluyó alimentadores laterales duales con 58pcs total (izquierdo 29pcs + 29pcs derecho). Es máquina toda junta, ninguna necesidad comprar cualquier otra pieza, máquina lista para el trabajo después de que usted recibiera.

El sistema de la operación es lo mismo que CHMT48VA y él pueden instalar más diferentes tipos de materiales, usando 502---507 diferentes tipos de bocas de Juki, convenientes para 0402,0603,0805-5050, la COMPENSACIÓN, QFN, LQFP144, el diodo, el transistor, BGA… etc, que pueden cubrir la más demanda de clientes.
Conveniente para los constructores del prototipo, aficionados, promotores, y grupos del desarrollo y pequeña producción de lotes de las fábricas.



Vídeo de trabajo de CHMT48VB del cliente:

www.youtube.com/watch?v=qu-O6umaNHE

www.youtube.com/watch?v=xF7N4crTOtQ (Suecia)

www.youtube.com/watch?v=wYl5Az9xgec (China)

CHMT48VB que coloca IC:
www.youtube.com/watch?v=I-g8x98jmz0



Especificaciones de Charmhigh CHMT48VB:

Modelo CHM-T48VB
Área del PWB 10mm*10m m - 355mm*355m m
Viaje del eje de X Y 510*460m m
Gama de mudanza del eje de Z 15m m (el componente más alto 5m m)
Cabezas de la colocación 2pcs, viene con 4 bocas
Alimentadores

Alimentador 58pcs de la bobina (izquierdo 29pcs + 29pcs derechos)
(8mm=44pcs, 12mm=8pcs, 16mm=4pcs, 24mm=2pcs,)
Bulto delantero IC feeder=14pcs, bandeja 20pcs de IC de las aduanas

Alimentador del tubo (alimentador de la vibración, opcionales)

Sistema de Vision Gama máxima 22*22m m de Vision de dos cámaras (encima y abajo de cámaras)
Impulsión El sistema de impulsión servo de pasos del control a circuito cerrado, nunca se asegura de perder paso
Detección de la uno mismo-vuelta del eje de Z Sí, previene la fractura de las bocas
Tire de la uno mismo-vuelta del perno Sí, previene la fractura de la aguja
Salida del método de detección material Limpie la detección con la aspiradora, detección de la visión
Pantalla táctil pantalla táctil de la industria de 7 pulgadas
Consejo principal Consejo principal de la industria independiente de la investigación
Sistema Sistema de Linux integrado
Montaje de velocidad 4000cph (visión apagado); 3000cph (visión encendido)
Montaje de la precisión ±0.025mm
Componentes 0402-5050, COMPENSACIÓN, QFN etc.
Dimensión de la máquina L 960mm* W 705mm* H 335m m
Bomba de vacío tipo de -92KPA (2pcs, incorporado, mudo)
Fuente de aire externa Ninguna necesidad (bomba de vacío muda incorporada de la máquina 2pcs)
PC externa Ninguna PC externa de la necesidad (tiene ordenador incorporado)
Voltaje 220VAC (110VAC), 50Hz/60Hz
Peso neto 68kg
Peso bruto 85kg/el 116*80*52cm



Ventaja competitiva:

1. El software conveniente, integró el sistema de Linux de la máquina, consejo principal de la industria estable, operación independiente, ningún ordenador externo de la necesidad, operación más fácil y más conveniente, aprenda rápidamente.
2. la pantalla táctil de la En-estructura, ningún monitor externo de la necesidad, sitio ahorró, una operación más conveniente, ratón del USB apoyó también.
3. Las dos cámaras superiores e inferiores de la visión, corrigen la posición de cada uno los componentes, usted pueden ver la imagen de la visión de la pantalla para cada los componentes. (tamaño componente máximo 22*22m m)
4. Tiene accesorio de fijación con abrazadera flexible del PWB, conveniente para diverso tamaño del PWB.
5. Apoyó la bandeja de encargo de IC, bandeja de IC puede ser fijado en la tabla de máquina.
6. Dos cabezas de montaje con las bocas de 2pcs Juki, boca de Juki dentro del imán, así que él se pueden quitar por el finger, ninguna necesidad de desmontar con la llave, equipan con inyector grado del ángulo -180 de la rotación a +180 grados.
7. la máquina toda junta, alimentadores 29pcs incluidos en la máquina, ninguna necesidad de comprar otras piezas, máquina está lista para trabajar.
8. detección del eje de Z, aguja del tirón de la máquina automáticamente de vuelta al origen para evitar las bocas quebradas.
9. ayuda componente 5m m de la altura máxima.
10. control a circuito cerrado, X, Y AXIS con el codificador, no fuera del paso.
11 el PWB calibrado por la posición de dos componentes, después los componentes del resto serán calibrados automáticamente.
12. Con la detección del vacío, con la alimentación automática, si un componente chupa torcido, lo lanzará automáticamente para depositar área, entonces escoge un nuevo para montar otra vez.
13. Con la detección, la cámara de la visión ángulo componente y lugar de la corrección auto en lugar correcto del tablero del PWB. Si las cabezas que no escogen encima de los componentes, cámara lo detectan y vuelven escoger otra vez, 3 veces que no escogen, máquina no alarmarán y pararán, después de material de la fuente, después continúan trabajando, ninguna necesidad de comenzar encima otra vez.
14. Viene con la herramienta del convertido (versión de la PC), corrige el fichero de trabajo en fichero de trabajo del ordenador y de la carga en la máquina por el puerto de USB, rápido y conveniente.
15. Tableros panelized ayuda.
16. Si usted no tiene fichero del PWB, usted puede crear un fichero de nueva obra para programar en máquina directamente.
17. Solo paso de la ayuda.
18. El corte de la ayuda graba el material material a granel del tubo.

¿Por qué elija Charmhigh?



el diseño 1.Professional y el sitio ahorraron.
2. Operación fácil de usar, no ingeniero profesional de SMT de la necesidad, dispositivo de inserción
3.One máquina - operación integrada, no bomba de la necesidad o PC adicional o la cualquier instalación favorable.
4.Cost eficientes, reducen costo a propio una cadena de producción automática completa profesional de SMT.
5. Es muy conveniente al reemplazo de la máquina de cambio, fácil fijar por uno mismo.
6.International expreso con el servicio a domicilio, entrega de los días laborables 6-8.
7.Especially para la investigación y desarrollo del laboratorio, proteger su propio diseño y patente.
el igual de la máquina 8.One a 5 personal que suelda, un eficiente mucho más alto que el trabajo manual, fácil maneja y coste-ahorrado. Bueno para la pequeña producción de lote.
9.Charmhigh es fuente de la fábrica, todas nuestras piezas de la máquina son investigadas y de fabricaciones por nosotros mismos. los recambios del Después-servicio nunca paran.
10. Charmhigh es fabricante profesional de máquina de la selección y del lugar de SMT desde, primer p&p lanzado en 2011. Todo el software investigado por nosotros mismos, con tal que buen servicio de la después-venta.



Accesorios estándar para CHMT48VB:

1) Máquina CHMT48VB 1 de la selección y del lugar
2) total 4pcs (503, 504, 505 de la boca de Juki, tamaño 506)
3) conductor 1 de 8G USB
4) cable eléctrico 1
5) aguja 2 del tirón
6) solenoide para el tirón pin1
7) la colocación de la cámara ajusta el tablero negro 1
8) llave de hex. 6
9) pinzas 1
10) cepillo 1
11) Pluma para la pantalla táctil 1
12) Accesorio para la bandeja 4 de IC
13) Grasa 1
  Alimentadores todos de CHMT48VB 58pcs en una máquina de escritorio de SMT de la máquina de la selección y del lugar de la máquina pequeña 0
Alimentadores todos de CHMT48VB 58pcs en una máquina de escritorio de SMT de la máquina de la selección y del lugar de la máquina pequeña 1


La cámara superior e inferior, se asegura de cada lugar componente muy exacto:
   Alimentadores todos de CHMT48VB 58pcs en una máquina de escritorio de SMT de la máquina de la selección y del lugar de la máquina pequeña 2

El motor del eje de X Y con el codificador, control a circuito cerrado, se asegura de no perder pasos:
 Alimentadores todos de CHMT48VB 58pcs en una máquina de escritorio de SMT de la máquina de la selección y del lugar de la máquina pequeña 3


Bandeja de encargo de IC:
  Alimentadores todos de CHMT48VB 58pcs en una máquina de escritorio de SMT de la máquina de la selección y del lugar de la máquina pequeña 4

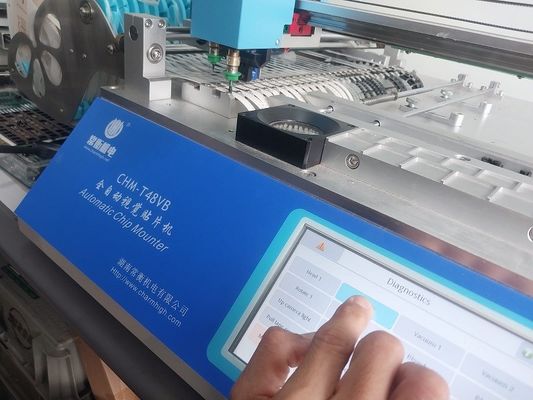

La pantalla táctil, industria integró control de sistema de Linux:
   Alimentadores todos de CHMT48VB 58pcs en una máquina de escritorio de SMT de la máquina de la selección y del lugar de la máquina pequeña 5


Bocas de Juki, opearation muy fácil, imán dentro, ninguna necesidad de utilizar la llave para tirar hacia abajo:
  Alimentadores todos de CHMT48VB 58pcs en una máquina de escritorio de SMT de la máquina de la selección y del lugar de la máquina pequeña 6



Embalaje seguro:
Alimentadores todos de CHMT48VB 58pcs en una máquina de escritorio de SMT de la máquina de la selección y del lugar de la máquina pequeña 7



MUESTRAS:

Alimentadores todos de CHMT48VB 58pcs en una máquina de escritorio de SMT de la máquina de la selección y del lugar de la máquina pequeña 8

Alimentadores todos de CHMT48VB 58pcs en una máquina de escritorio de SMT de la máquina de la selección y del lugar de la máquina pequeña 9



Nota de Kidnly:

La máquina de la selección y del lugar es el conjunto completo con todos los accesorios incluidos en el paquete, control de calidad pasó.

¡Es máquina toda junta, lista para utilizar!

Usted puede utilizarlo cuando usted lo recibe. El buen soporte técnico de la después-venta, lo compra por favor con confianza.

¡Goce con su máquina de la selección y del lugar!



Servicio y garantía:

La máquina completa tiene un período de garantía de 1 año desde servicio de la compra y del curso de la vida.

Proporcionamos siempre recambios de la máquina, fuente directa confiable de la fábrica.

Proporcionamos Q/A en línea y servicio de localización de averías del ayuda y técnico del consejo.

Proporcione un a un servicio de la después-venta. Cada máquina el 100% probado mucho antes la nave hacia fuera.

Soporte técnico y contacto:

Kimi Liu

Tecnología de Charmhigh limitada

Multitud WhatsApp: 0086 135 106 75756

Skype: kimiliu89

Email: kimi@charmhigh-tech.com

Recepción para seguirnos en YouTube: www.youtube.com/c/KimiLiuCharmhigh/videos

Si usted quiere ver más información y vídeos, éntrenos en contacto con por favor por el email.

Respuesta usted en la primera vez.
