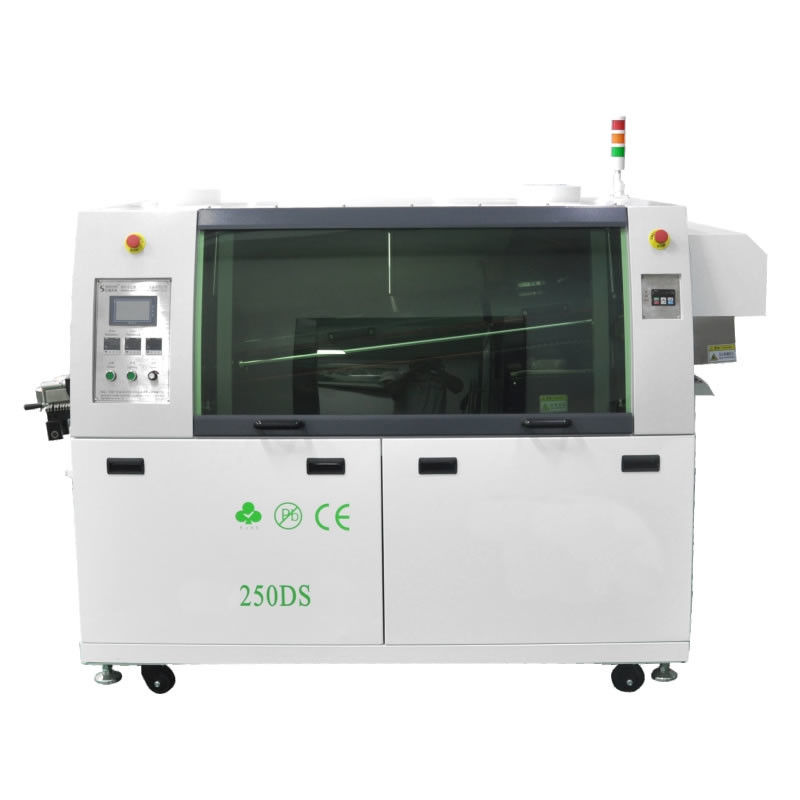

Máquina de soldadura de ondas sin plomo de 250 mm de ancho de PCB Línea de producción DIP

Máquina de soldadura de ondas sin plomo de 250 mm de ancho de PCB Línea de producción DIP
Lead-free Wave Soldering Machine 250mm PCB Width DIP Production Line
Máquina de soldadura de ondas sin plomo de 250 mm de ancho de PCB Línea de producción DIP Máquina de soldadura de ondas sin plomo de 250 mm de ancho de PCB Línea de producción DIP Máquina de soldadura de ondas sin plomo de 250 mm de ancho de PCB Línea de producción DIP Máquina de soldadura de ondas sin plomo de 250 mm de ancho de PCB Línea de producción DIP Máquina de soldadura de ondas sin plomo de 250 mm de ancho de PCB Línea de producción DIP Máquina de soldadura de ondas sin plomo de 250 mm de ancho de PCB Línea de producción DIP

Ampliación de imagen :  Máquina de soldadura de ondas sin plomo de 250 mm de ancho de PCB Línea de producción DIP

Datos del producto:
Lugar de origen: China.
Nombre de la marca: Charmhigh
Certificación: CE
Número de modelo: 250DZ
Documento: 250DS wave soldering -Instr...on.pdf
Pago y Envío Términos:
Cantidad de orden mínima: 1 piezas
Precio: $5460
Detalles de empaquetado: Cajas de madera contrachapada
Tiempo de entrega: 4-8 días
Condiciones de pago: T/T
Capacidad de la fuente: 100 por mes
Contacto

Máquina de soldadura de ondas sin plomo de 250 mm de ancho de PCB Línea de producción DIP

descripción
Dimensión: 2600*1200*1600 mm Manera de control: Pantalla táctil
Velocidad de entrega del PCB: 0-1,8 m/min. Manera de calentar: aire caliente
Fuerza: 3 líneas de 5 fases, 380v 50hz fuente de aire: 4-7 kg/cm2 12,5 L/min
Peso neto: 800 kilos Número de soldadura en onda: 2
Ancho de la placa de circuito impreso: Máx. 250 mm
Resaltar:

Máquina de soldadura de ondas pequeñas

,

Máquina que suelda de la onda sin plomo

,

Máquina de soldadura por ondas de PCB DIP

Pequeña máquina de soldadura por ola sin plomo 250DS para línea de producción DIP de PCB
Máquina de soldadura por ola sin plomo totalmente automática
Sistema avanzado de soldadura por ola 250DS diseñado para líneas de producción DIP de PCB, con operación sin plomo y automatización integral.
Características y beneficios clave
  • Adecuado para soldadura de componentes SMD y THT con diseño optimizado y estéticamente agradable
  • Zona de precalentamiento modular y sistema de filtración con diseño de extracción directa para un fácil mantenimiento
  • La zona de precalentamiento de dos etapas garantiza una curva de calentamiento estable y previene la deformación de la PCB
  • El sistema de pulverización de seguimiento automático inteligente se ajusta al ancho de la PCB automáticamente
  • Controlador lógico programable (PLC) con programa interno de seguimiento de velocidad
  • Dispositivo automático de limpieza de boquillas de fundente que elimina los requisitos de limpieza manual
  • El diseño especial de la cámara del horno en espiral previene la generación de polvo negro flotante
  • El diseño único de riel guía SINOEVER garantiza una soldadura de PCB completa y suave
  • Tecnología de variador de frecuencia para un control preciso de la altura del pico de la ola
  • Tubos de calentamiento infrarrojo de níquel-cromo de almacenamiento de energía para un calentamiento uniforme y una larga vida útil
  • Características de seguridad integrales que incluyen alarmas de sobretemperatura y audiovisuales
  • Sistema de control de velocidad variable de circuito cerrado para una operación de transporte estable
  • La placa del filtro de escape de pulverización reduce la contaminación de las emisiones
  • Garras de resorte de aleación de titanio de precisión para un transporte fiable de la PCB
  • Sistema de control PLC y pantalla táctil para una operación sencilla y alta fiabilidad
Especificaciones técnicas
Parámetro Especificación
Ancho de la placa de PCB Máx. 250 mm
Altura del transportador de PCB 750 ± 20 mm
Velocidad del transportador de PCB 0-1,8 m/min
Longitud de precalentamiento 800 mm
Zonas de precalentamiento 2
Temperaturas de precalentamiento Temperatura ambiente ~ 350 ℃
Tipo de soldadura adecuado Pasta de soldadura con plomo/sin plomo
Capacidad de precalentamiento 5 KW
Olla de soldadura por ola 8 KW
Valor pico de las olas de soldadura Máx. 10 mm (profundidad de impacto hasta 30 mm)
Volumen de soldadura 180 KG
Temperatura de soldadura Temperatura ambiente ~ 320 ℃
Ángulo del transportador 3-7 grados
Control de temperatura PLC + PID
Tanque de almacenamiento de fundente Máx. 5,2 L
Requisitos de alimentación 3P 5 cables 380V/220V opción
Potencia para calentamiento 12 KW
Potencia para operación MÁX. 5 KW
Suministro de aire 4-7 kg/cm² 12,5 L/min
Peso Máx. 600 kg
Dimensiones L2400 × W1150 × H1500
Imágenes del producto

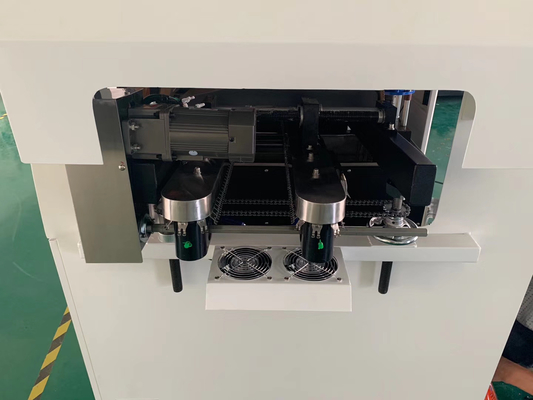

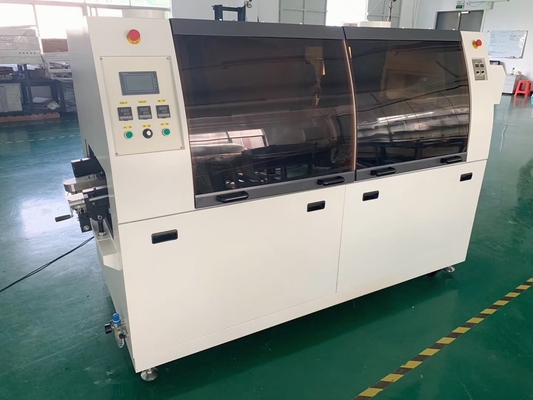

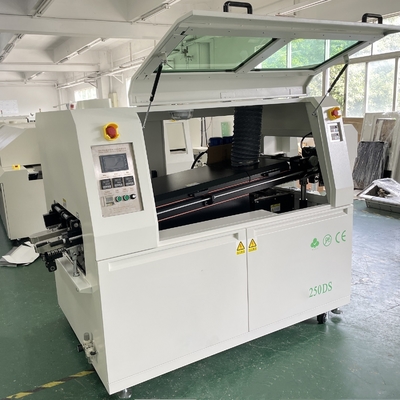

Máquina de soldadura de ondas sin plomo de 250 mm de ancho de PCB Línea de producción DIP 0 Máquina de soldadura de ondas sin plomo de 250 mm de ancho de PCB Línea de producción DIP 1
Máquina de soldadura de ondas sin plomo de 250 mm de ancho de PCB Línea de producción DIP 2 Máquina de soldadura de ondas sin plomo de 250 mm de ancho de PCB Línea de producción DIP 3

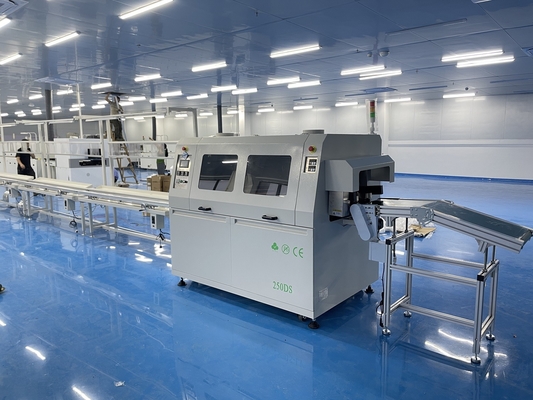

Sistema de transportador de carga y descarga
Máquina de soldadura de ondas sin plomo de 250 mm de ancho de PCB Línea de producción DIP 4 Máquina de soldadura de ondas sin plomo de 250 mm de ancho de PCB Línea de producción DIP 5
Información de contacto
Contacto: Kimi Liu
Empresa: Charmhigh Technology Limited
Móvil/WhatsApp: +8613510675756
Correo electrónico:kimi@charmhigh-tech.com
Canal de YouTube: Kimi Liu Charmhigh Videos
Para más información, póngase en contacto con nosotros por correo electrónico. Responderemos a la brevedad.
Servicio y garantía
Garantía de 1 año a partir de la fecha de compra con soporte de servicio de por vida
Suministro directo de fábrica de repuestos con garantía de calidad
Soporte técnico de preguntas y respuestas y solución de problemas en línea
Servicio postventa uno a uno
Cada máquina se prueba al 100% antes del envío
