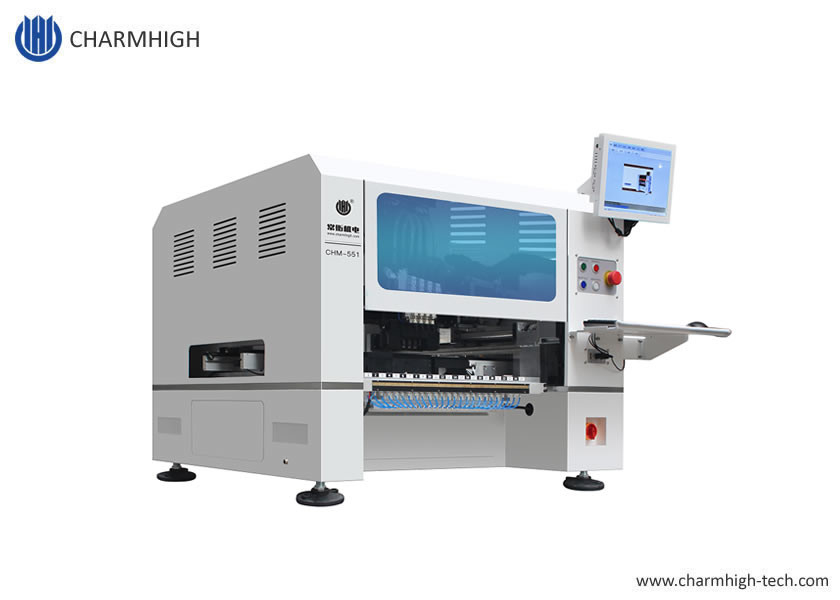

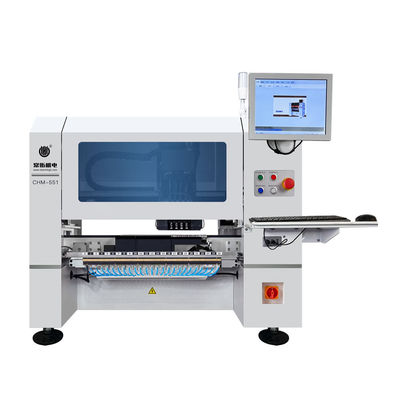

Modelo de alta precisión genio 4 cabezas escritorio SMT SMD Pick Place Machine con 50 alimentadores CHM-551
Modelo: CHM-551 resaltado:
* 4 Cabezas de colocación con cambio automático de boquilla (Biblioteca de boquilla de 13 agujeros)
* Apoya 50 piezas de alimentadores neumáticos Yamaha y alimentadores eléctricos
* Configuración superior con alta precisión, soportado 0201, prueba CPK CPK≥1.0
* transportador de PCB automático, puede construir una línea de producción SMT pequeña y mediana
* Tornos de bolas y servomotores
*Velocidad óptima:11500CPH; IPC9850:8850CPH
* Cámaras de doble marca, buenas para placas de PCB más grandes
*Compensación térmica, adecuada para diferentes temperaturas
* Viene con el ordenador (monitor, teclado, mouse USB)
Descarga del catálogo CHM-551 desde:CHM-551 - Catálogo.pdf
| Las especificaciones de Charmhigh CHM-551 |
| Las dimensiones |
Se trata de una muestra de las características de las máquinas de ensayo. |
| Peso |
230 kg de peso |
| El poderSuministro |
AC220V (50Hz, de una sola fase), 2,2 kW |
| Suministro de aire |
0Se aplicarán las siguientes medidas: |
| Generación de vacío |
Japón Generador de vacío PISCO |
| Cabeza de montaje |
4 cabezas |
| Velocidad de montaje |
IPC9850: 8850 horas por hora(velocidad real) |
| Una mayor precisión |
(XY) ±0,06 mm;CPK ≥ 1.0 |
| Precisión de control |
5 μm |
| Altura del componente |
12 mm |
| Tipo de componente |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, etc. El número de los certificados y certificados de conformidad con el presente Reglamento debe ser el siguiente:
(resistor/condensador/diodo/triodo/LED/IC, etc.)
|
| espesor del PCB |
0.6 mm~3.5 mm |
| Tamaño del PCB |
Se aplicará el procedimiento siguiente: |
| Entrega de PCB |
Transporte automático de PCB |
| Cambio de boquilla |
Cambio automático de la boquilla(Biblioteca de boquillas de 13 agujeros) |
| Sistema de control |
Computadora industrial incorporada (sistema Windows)
equipado con monitor, teclado y ratón
|
| Sistema de accionamiento |
Eje X&Y accionado por servomotores; con aceleración y desaceleración flexibles en curva S |
| Sistema de transmisión |
Tornos de bolas + guía lineal |
| Sistema de alimentación |
50 YamahaEstándar 8 mmalimentador neumático/eléctricoLas máquinas tragamonedas
(también adecuado para bandeja IC + palo/tubo/alimentador de vibración)
|
| Sistema de visión |
una cámara de instantáneas x 4 (tamaño del componente aplicable: 14 mmx14 mm);
una cámara de circuito integrado x 1 (tamaño del componente aplicable: 36 mmx36 mm);
Marque la cámara x 2
|
Aplicación de la máquina de montaje SMT
1Industria de electrodomésticos
2Industria electrónica automotriz
3Industria eléctrica
4Industria de los LED
5. seguridad, industria de instrumentos y contadores
6. industria de las comunicaciones
7. industria del control inteligente
8. Internet de las Cosas (IOT) industria y industria militar, etc.
CHM-551 Lista de piezas
| Punto de trabajo |
Cantidad |
Punto de trabajo |
Cantidad |
| Máquina de recogida y colocación |
1 |
Las pinzas |
1 |
| Las bombillas |
8 |
Apagón de hexágono interno |
1 |
| Caja de herramientas |
1 |
Aceite lubricante |
1 |
| Tarjeta de garantía |
1 |
El filtro |
4 |
| Manual del usuario |
1 |
Conector rápido |
1 |
| Informe de ensayo |
1 |
Pad del ratón |
1 |
| El cepillo |
1 |
Cable de alimentación |
1
|
Lo más destacado:
1. Intercambio automático de boquilla, no necesita cambiar la boquilla manualmente, muy conveniente!

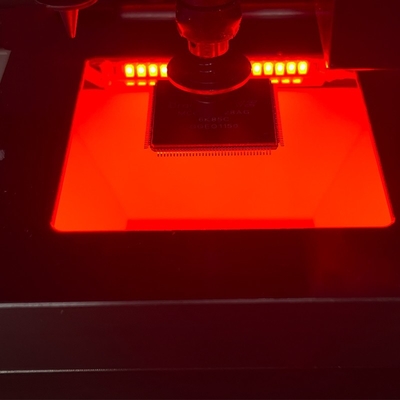

2Sistema de cámara de visión fuerte, mayor precisión, IC más preciso y componente mínimo 0201:
3Alta configuración, larga vida útil, Charmhigh proporcionó una mecánica más fuerte que otras marcas.
Trabajo con los alimentadores Yamaha estándar:
Opción:
1. alimentador eléctrico de 8 mm/ 12 mm/ 16 mm/ 24 mm/ 32 mm/ 44 mm
2. 8x4mm / 12mm / 16mm / 24mm / 32mm / 44mm alimentador neumático
3. Alimentación por vibración
Comentarios de los clientes, muestras de PCB:
Apto para PCB complejos:
Charmhigh SMT, suministro de fábrica, entrega rápida:
El 100% de los comentarios de los clientes
Por favor, tenga en cuenta:
La máquina de recoger y colocar está completa con todos los accesorios incluidos en el paquete, máquina lista para usar!
Lo único que se necesita preparar es un compresor de aire externo (alimento de aire para los alimentadores neumáticos).
Por favor, compre esta máquina con confianza.
¡Disfruta con tu máquina de recoger y colocar!
Servicio y garantía:
La máquina completa tiene un período de garantía de 1 año a partir del momento de la compra y servicio de por vida.
Siempre proporcionamos piezas de repuesto de la máquina, suministro directo de la fábrica con garantía.
Proporcionamos un servicio de asesoramiento técnico y apoyo de preguntas y respuestas en línea.
Proporcionamos un servicio post-venta uno a uno. Cada máquina 100% probada bien antes del envío.
