Máquina de soldadura por ola automática sin plomo Charmhigh 250DS para ensamblaje de PCB

Todos los productos

Selección de SMT y máquina del lugar

(71)

Cadena de producción de SMT

(31)

Impresora de la plantilla

(22)

Horno del flujo de SMT

(34)

Alimentador de SMT

(21)

Pequeña máquina de SMT

(21)

selección del smd y máquina del lugar

(19)

Planta de fabricación del PWB

(8)

Accesorios de SMT

(9)

máquina que suelda de la onda

(6)

Descargador del cargador del PWB

(4)

El transporte de PCB

(3)

Inspección óptica automatizada

(2)
Certificación
CHINA CHARMHIGH TECHNOLOGY LIMITED certificaciones
CHINA CHARMHIGH TECHNOLOGY LIMITED certificaciones
Comentarios de cliente
Quanlity estupendo, envío rápido. ¡Gracias especiales a Kimi Liu, con la ayuda de quien todo iba happliy! Todo el cliente debe amarle para su ayuda.

—— Claude Gatys - Polonia

Los 3 artículos llegaron empaquetado con seguridad, en el plazo de 1 hora que tenía la máquina de PnP que ponía piezas. Fácil de utilizar y disposición, exacto, rápidos. Tsop48 ningún problema.

—— Ben Grimmett - Australia

Exactamente como descrito. ¡Envío rápido estupendo del otro lado del planeta! La máquina es grande hasta ahora en la prueba. Servicio de atención al cliente fantástico. Haré negocio otra vez con ellos.

—— Terry Torres- los E.E.U.U.

Ésta es una máquina asombrosa que se diseña y se pone muy bien junta. El representante de Charmhigh era muy responsivo con buen inglés.

—— Karl Walter - los E.E.U.U.

Haga no engañado por el bajo costo de esta máquina, él se construye, vino asombrosamente bien paquete excelente. Corre bastante constantemente.

—— Mark Janes - Reino Unido

Gran producto, envío rápido, comunicación fácil.

—— Dian Kurniawan - Indonesia

Charmhigh proporcionó servicio muy bueno y contestó cada a preguntas que tenía rápidamente y muy útil. Probé las funciones principales, todo los workds buenos.

—— Rajko Brenscheid - Alemania

Estoy en línea para chatear ahora

Máquina de soldadura por ola automática sin plomo Charmhigh 250DS para ensamblaje de PCB

Máquina de soldadura por ola automática sin plomo Charmhigh 250DS para ensamblaje de PCB
Charmhigh 250DS Lead-Free Automatic Wave Soldering Machine for PCB Assembly
Máquina de soldadura por ola automática sin plomo Charmhigh 250DS para ensamblaje de PCB Máquina de soldadura por ola automática sin plomo Charmhigh 250DS para ensamblaje de PCB Máquina de soldadura por ola automática sin plomo Charmhigh 250DS para ensamblaje de PCB Máquina de soldadura por ola automática sin plomo Charmhigh 250DS para ensamblaje de PCB Máquina de soldadura por ola automática sin plomo Charmhigh 250DS para ensamblaje de PCB

Ampliación de imagen :  Máquina de soldadura por ola automática sin plomo Charmhigh 250DS para ensamblaje de PCB

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: Charmhigh
Certificación: CE
Número de modelo: 250DZ
Documento: 250DS wave soldering -Instr...on.pdf
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: $5460
Detalles de empaquetado: Caja de madera contrachapada
Tiempo de entrega: 4 a 7 días
Condiciones de pago: TT; Wester union
Capacidad de la fuente: 100 por mes
Contacto

Máquina de soldadura por ola automática sin plomo Charmhigh 250DS para ensamblaje de PCB

descripción
Método de control: Tacto Screen+PLC Ancho de la placa de circuito impreso: El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones
Ola No.: 2 piezas; longitud 800 mm Peso neto: 550 kilos
Dimensión: 2600*1200*1700 mm Velocidad del transportador: Se aplicarán las siguientes medidas:
Resaltar:

Equipos de soldadura por ondas de PCB

,

Máquina de soldadura por ondas automática para PCB

,

Máquina de soldadura por ondas de PCB libre de plomo

Charmhigh 250DS máquina automática de soldadura por ondas
Sistema de soldadura en onda libre de plomo para el ensamblaje de PCB de la línea de producción DIP
Principales características y beneficios
  • Adecuado tanto para la soldadura de componentes SMD como THT con un diseño optimizado y estético
  • Zona de precalentamiento modular y sistema de filtración con diseño de extracción directa para facilitar el mantenimiento
  • La zona de precalentamiento de dos etapas garantiza una curva de calentamiento estable y previene la deformación del PCB
  • Sistema de rociado de seguimiento automático inteligente se ajusta a las variaciones de ancho de PCB
  • Controlador lógico programable (PLC) con seguimiento de velocidad interno para optimizar el tiempo de rociado
  • Dispositivo de limpieza automática de la boquilla de flujo elimina los requisitos de mantenimiento manual
  • El diseño especial de la cámara de horno en espiral reduce la deformación térmica y la oxidación
  • El diseño único del carril de guía garantiza la soldadura y transmisión de PCB completa y sin problemas
  • Tecnología de accionamiento de frecuencia variable para un control preciso de la altura de los picos de onda
  • Tubos de calefacción infrarrojos de níquel-cromo energéticamente eficientes con larga vida útil
  • Funciones de seguridad integrales, incluidas las alarmas de sobre-temperatura y el frenado de emergencia
  • Sistema de control de velocidad variable de circuito cerrado para una operación de transporte estable
  • La placa de filtro de escape de pulverización reduce la contaminación por emisiones y simplifica la limpieza
  • Garrafas de resorte de aleación de titanio de precisión para el transporte fiable y antiadhesivo de PCB
  • Interfaz de control de PLC y pantalla táctil fácil de usar
Especificaciones técnicas
Parámetro Especificación
Ancho de la placa de PCB Máximo 250 mm
Altura del transportador de PCB 750 ± 20 mm
Velocidad del transportador de PCB 0 a 1,8 m/min.
Duración de precalentamiento 800 mm
Zonas de precalentamiento 2
Temperaturas de precalentamiento Temperatura ambiente ~ 350°C
Compatibilidad con el tipo de soldadura Pasta de soldadura con/sin plomo
Capacidad de precalentamiento 5KW
Pot de soldadura por oleaje 8KW
Valor máximo de las ondas de soldadura Máximo 10 mm (profundidad de impacto de hasta 30 mm)
Volumen de la soldadura 180 KG
Temperatura de la soldadura Temperatura ambiente ~ 320°C
Ángulo del transportador De 3 a 7 grados.
Control de la temperatura PLC + PID
Tanque de almacenamiento de flujo Máximo 5,2 L
Requisitos de energía Opción 3P de 5 cables 380V/220V
Potencia de calefacción 12 kW
Potencia de funcionamiento Maximo de 5 kW
Suministro de aire 4-7 kg/cm2, 12,5 L/min
Peso El peso máximo es de 600 kg
Las dimensiones El valor de las pérdidas por error de cálculo se calculará en función de las pérdidas por error de cálculo.

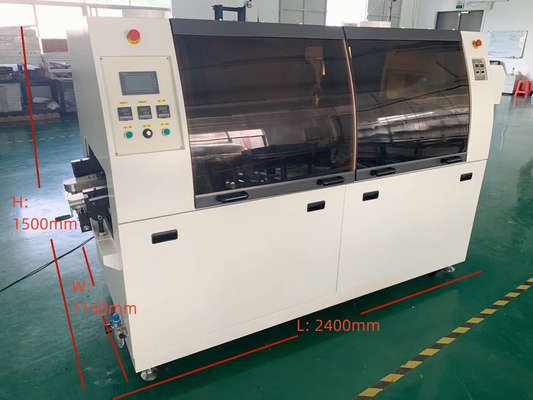

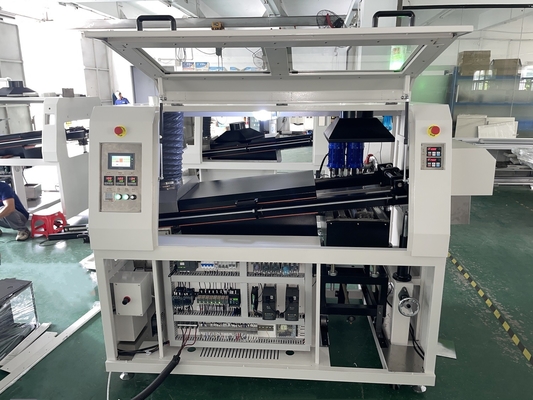

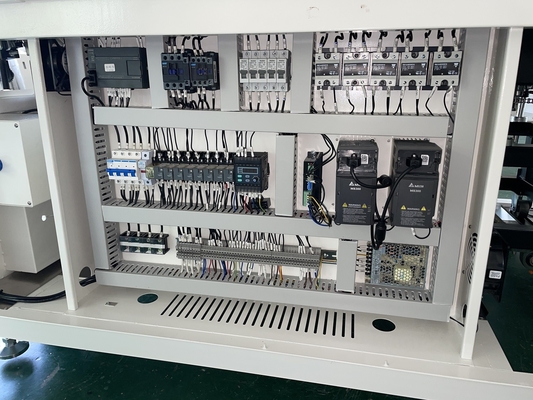

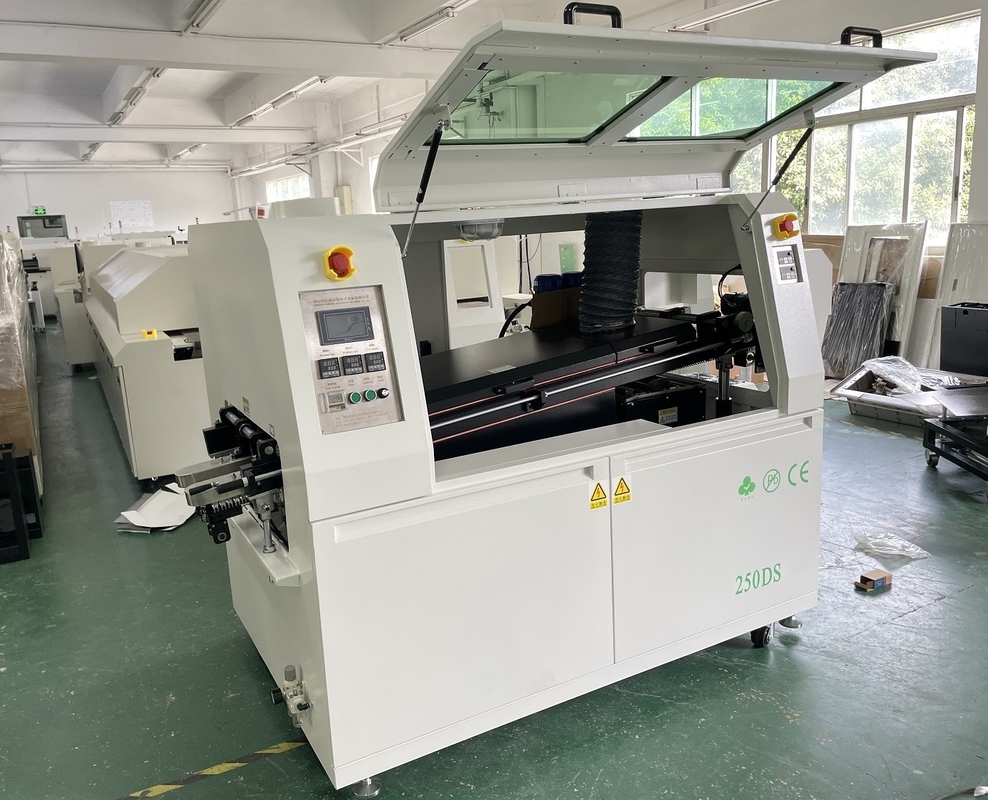

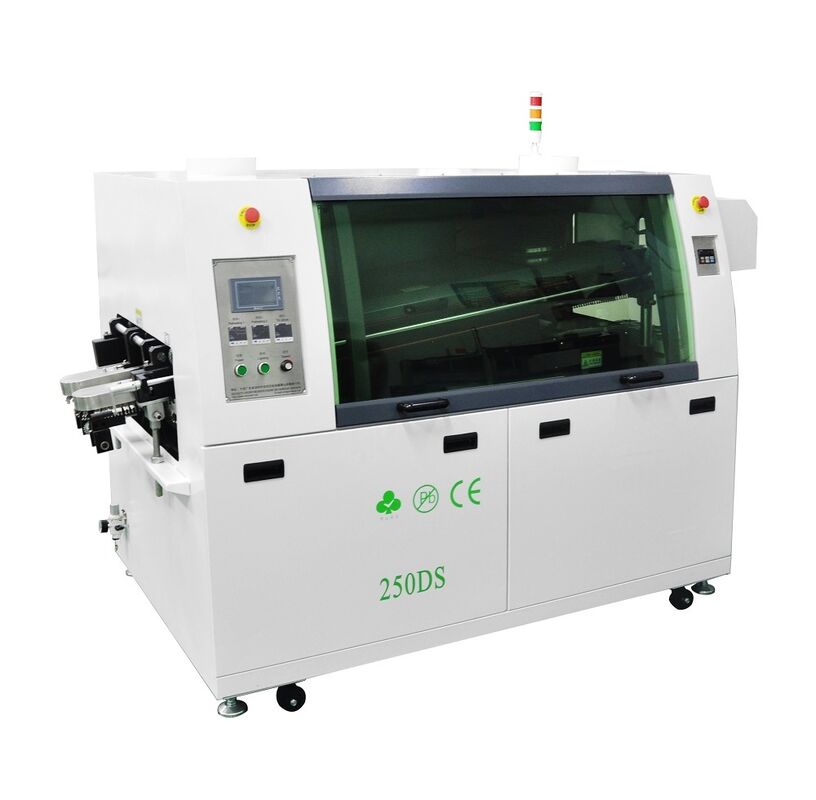

Imágenes del producto
Máquina de soldadura por ola automática sin plomo Charmhigh 250DS para ensamblaje de PCB 0 Máquina de soldadura por ola automática sin plomo Charmhigh 250DS para ensamblaje de PCB 1 Máquina de soldadura por ola automática sin plomo Charmhigh 250DS para ensamblaje de PCB 2 Máquina de soldadura por ola automática sin plomo Charmhigh 250DS para ensamblaje de PCB 3 Máquina de soldadura por ola automática sin plomo Charmhigh 250DS para ensamblaje de PCB 4 Máquina de soldadura por ola automática sin plomo Charmhigh 250DS para ensamblaje de PCB 5 Máquina de soldadura por ola automática sin plomo Charmhigh 250DS para ensamblaje de PCB 6
Opciones de carga y descarga
Máquina de soldadura por ola automática sin plomo Charmhigh 250DS para ensamblaje de PCB 7
Apoyo y información de contacto
Kimi Liu, ahora.
Charmhigh Tecnología Limitada
Teléfono móvil/WhatsApp: +8613510675756
Correo electrónico: kimi@charmhigh-tech.com
Para obtener más información, póngase en contacto con nosotros por correo electrónico.
Nuestra fábrica
Máquina de soldadura por ola automática sin plomo Charmhigh 250DS para ensamblaje de PCB 8
