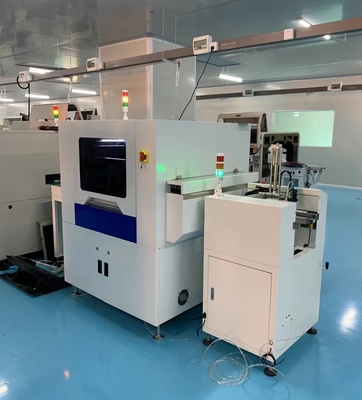

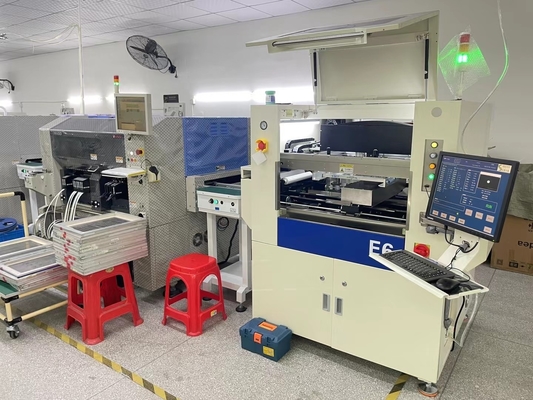

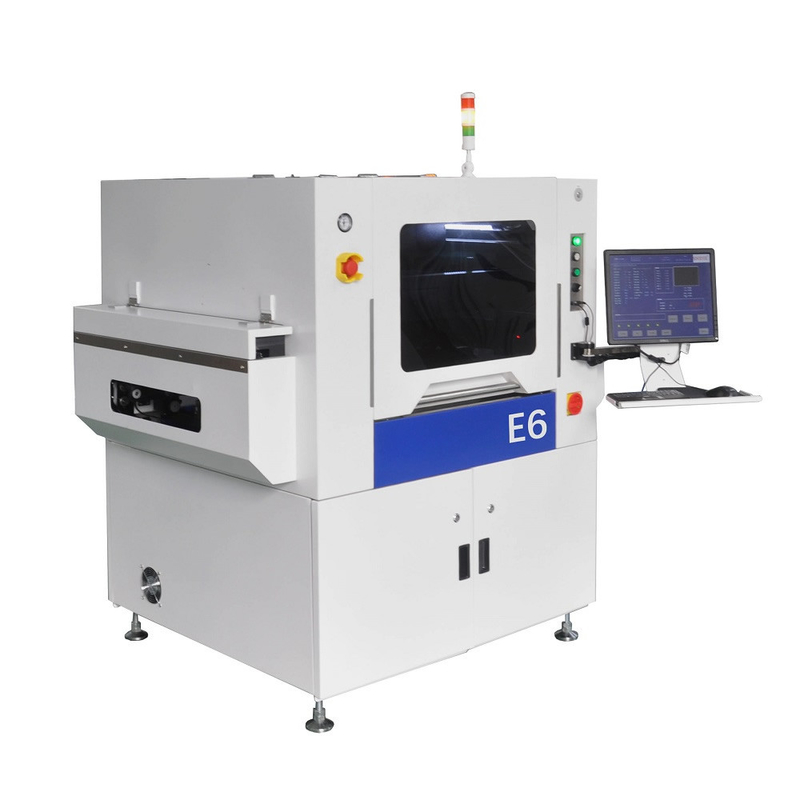

Alta precisiónE6Impresora de pasta de soldadura totalmente automática Impresora de plantillas SMT Impresora de pantalla para línea de montaje SMT, línea de producción SMT
Características del producto
1La etapa de elevación es accionada por tornillos de plomo de alta precisión.

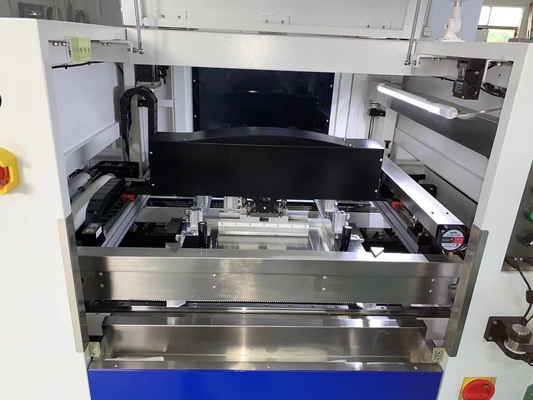

2El movimiento superior e inferior del plantillo es impulsado por tornillos de plomo silenciosos de alta precisión.
3.Equipado con un dispositivo automático de limpieza de plantillas, lo que hace que sea más fácil y sin preocupaciones de uso.
4.Equipado con un sistema avanzado de aprendizaje de imágenes MARK punto, es fácil de corregir la posición central de la PCB y el plantil sin la necesidad de puntos MARK especiales,asegurando la exactitud de la impresión de pasta de soldadura.
5La tecnología de reinicio de enlace de eje completo permite que la máquina vuelva rápidamente a la posición de origen.
6.Configuración rápida y sencilla de los parámetros de cambio, aumentando la velocidad de cambio de línea.
7.Múltiples opciones de fuente de luz, lo que facilita el manejo de puntos de referencia para placas de PCB de diferentes colores.
8Configuración de los permisos del usuario para evitar que los parámetros importantes del equipo sean modificados accidentalmente.
| Punto E6 |
Parámetro |
| Tamaño del marco neto (marco exterior) |
El punto de referencia de las medidas 1 y 2 es el siguiente: |
| Tamaño de la placa de circuito: |
50x50mm~600 ((W) x350 ((D) mm |
| Sistema operativo: |
Windows 7 también |
| espesor de la placa de circuito: |
0.4 ~ 6 mm |
| Velocidad de impresión |
10 a 200 mm/s |
| Sistema de ajuste visual: |
automático (cualquier forma) |
| deformación de placas de circuito: |
Máxima diagonal del PCB1% |
| Tipo de raspador: |
El ángulo del raspador de acero o del caucho es opcional ((45°/60) |
| Tamaño ajustable del eje XY: |
± 10 mm |
| Ángulo de impresión ajustable: |
±2° |
| Repetición del posicionamiento: |
± 0,01 mm |
| Tiempo del ciclo de transmisión: |
15 s ((sin incluir el tiempo de impresión y limpieza) |
| Alturas de transmisión: |
Las demás: |
| Posicionamiento del PCB -Modo de soporte: |
aguja de tubo magnético y adsorción al vacío |
| Modo de impresión: |
Impresión única/doble |
| Campo de visión de la cámara: |
8x6 mm |
| Punto de referencia visual: |
cualquier punto de referencia, almohadilla de soldadura,0.5 ∼3 mm |
| Fuente de alimentación: |
220VAC 50 a 60 Hz 1700 W |
| Suministro de aire a presión: |
4.5 a 6 kg/m2 |
| Peso: |
950 kg de peso |
| Dirección de transmisión: |
izquierda hacia fuera / derecha hacia fuera / izquierda hacia fuera / derecha hacia dentro
izquierda fuera/derecha dentro derecha fuera |
| El volumen |
1482x1140x1535 mm ((WxDxH) |
Servicio y garantía:
La máquina completa tiene un período de garantía de 1 año a partir del momento de la compra y servicio de por vida.
Siempre proporcionamos piezas de repuesto de la máquina, suministro directo de la fábrica con garantía.
Proporcionamos un servicio de asesoramiento técnico y apoyo de preguntas y respuestas en línea.
Proporcionamos un servicio postventa uno a uno.Cada máquina fue probada al 100% antes de embarcar.
