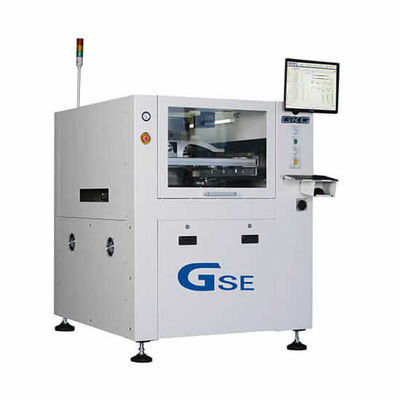

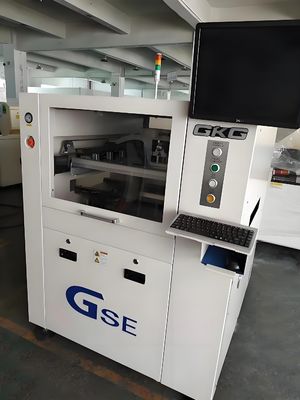

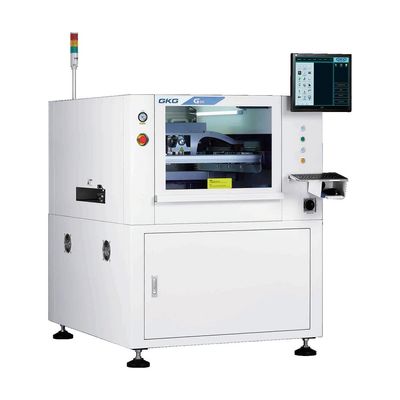

Impresora de pasta de soldadura totalmente automática GKG GSE de alta precisión, impresora de esténcil SMT, máquina de serigrafía para línea de montaje SMT
Descripción
La impresora de esténcil automática GKG GSE utiliza una luz de anillo uniforme y una luz coaxial de alto brillo, equipada con una función de brillo ajustable. Esto asegura que todos los tipos de puntos de marca puedan ser reconocidos con precisión, incluidos aquellos que son irregulares. La impresora es adecuada para varios tipos de PCB, incluidos aquellos con estañado, cobreado, chapado en oro, pulverización de estaño y FPC, independientemente del color.
Con el modelo matemático patentado de GKG, la impresora garantiza una alta precisión. El sistema de limpieza de la impresora de esténcil totalmente automática GKG GSE está equipado con tres métodos de limpieza: limpieza en seco, limpieza en húmedo y vacío. Estos métodos se pueden usar en combinación o manualmente si el cliente prefiere reducir el tiempo de limpieza y mejorar la eficiencia de la producción. El sistema de limpieza de nuevo diseño asegura el contacto total con el esténcil, y el aumento de la succión al vacío elimina eficazmente la pasta residual de la malla, logrando una limpieza automática efectiva.
El componente CCD y el sistema de limpieza de la impresora de pasta de soldadura GKG GSE están separados. Cuando el CCD está en funcionamiento, se mueve de forma independiente para reducir la carga en el servomotor, mejorando así la velocidad y la precisión de la máquina. El sistema de sujeción del marco de malla de acero altamente adaptable de la impresora puede imprimir marcos de pantalla de todos los tamaños y permite cambios rápidos de modelo durante las operaciones de la línea de producción.
Principales parámetros técnicos de la máquina de impresión de pasta de soldadura automática GKG GSE:
(1) Precisión de impresión: ±0.025 mm
(2) Repetibilidad: ±0.01 mm
(3) Ciclo de impresión:<7.5s
(4) El tamaño del marco de la pantalla oscila entre 420×520 mm—737×737 mm
(5) El tamaño de PCB imprimible oscila entre 50×50 mm—400×310 mm
Video de producción real de la fábrica de Charmhigh:
https://www.youtube.com/watch?v=R3ir1PpvFo4
| Especificación de la impresora de esténcil automática GKG GSE: |
| Modelo |
GSE |
| Marco de esténcil |
Tamaño mínimo |
370*370mm |
| Tamaño máximo |
737*737mm |
| PCB |
Tamaño mínimo |
50*50mm |
| Tamaño máximo |
400*340mm |
| Grosor de PCB |
0.4–6 mm |
| Espacio libre inferior de PCB |
15 mm |
| GAP (desconexión) |
0 – 20 mm |
| Altura del transportador |
900 ±40 mm |
| Dirección del transportador |
L>R, R>L, R>R, L>L (controlado por software) |
| Ajuste de ancho del transportador |
Automático |
| Velocidad del transportador |
1500 mm/s (MÁX.), Control de programa |
| Método de transferencia |
Carril de transporte de una etapa |
| Interfaz de E/S |
SMEMA |
| Ubicación de PCB |
Sistema de soporte |
pasador magnético, bloque de soporte y ajuste manual de la plataforma de trabajo |
| Sistema de sujeción |
sobre la parte superior y sujeción lateral flexible |
| Presión de la rasqueta |
0 – 10 kg |
| Velocidad de impresión |
10 – 200 mm/s |
| Sistema de limpieza |
Automático húmedo/seco/vacío (3 vías) |
| FOV CCD |
8 x 6 mm |
| Alineación fiducial |
Automático |
| Modo de impresión |
Impresión con rasqueta simple o doble |
| Tipo de rasqueta |
Rasqueta de goma/rasqueta de acero (ángulo 45/55/60) |
| Visión |
sistema de arriba/abajo, cámara digital, posicionamiento de coincidencia geométrica |
| Rendimiento de la máquina |
| Precisión de la posición de repetición |
±0.01 mm |
| Precisión de impresión |
±0.025 mm |
| Tiempo de ciclo |
< 8 s |
| (excluye el tiempo de impresión y limpieza y la cámara) |
| Requisitos de funcionamiento de la máquina |
| Suministro de aire |
4 – 6 bar |
| Fuente de alimentación |
CA, 220 V ± 10%, 50/60 Hz, monofásica |
| Consumo de energía |
3 kW |
| Temperatura de funcionamiento |
-20℃~+45℃ |
| Humedad de funcionamiento |
30 – 60 % |
| Control de la impresora |
Controlado por PC |
| Dimensiones de la máquina |
1158 x 1362 x 1463 mm (L x A x H) |
| Sistema operativo |
Windows XP o superior |
| Peso de la máquina |
aprox. 1000 kg |
| La descripción específica puede cambiar con el desarrollo y el progreso tecnológico. Si el producto no coincide, prevalecerá el producto real. |

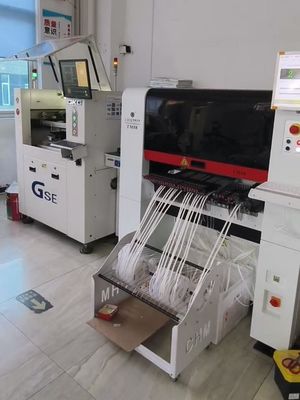

Sitio de fábrica de línea de producción SMT totalmente automática:
Línea de producción de la fábrica de Charmhigh SMT, producimos PCB todos los días para garantizar la estabilidad de la máquina.
Servicio y garantía:
La máquina completa tiene un período de garantía de 1 año a partir de la fecha de compra y servicio de por vida.
Siempre proporcionamos repuestos de la máquina, suministro directo de fábrica con garantía.
Brindamos soporte de preguntas y respuestas en línea y resolución de problemas y servicio de asesoramiento técnico.
Brindamos servicio postventa individual. Cada máquina se prueba al 100% antes de enviarla.
