Soporte de alta precisión 0201 CPK≥1.0 Transportador de PCB completamente automático
Máquina de colocación y recogida SMT de sobremesa CHM-650 de 4 cabezales pequeños y 50 alimentadores
Cambio automático de boquillas, espacio ahorrado, aprobado por la CE
Descripción:

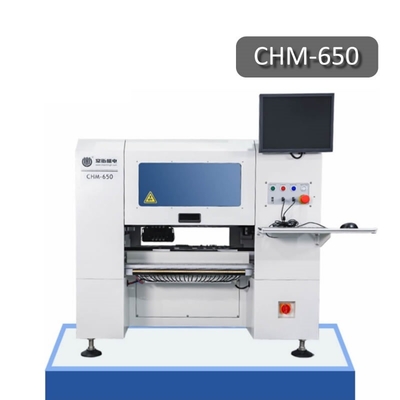

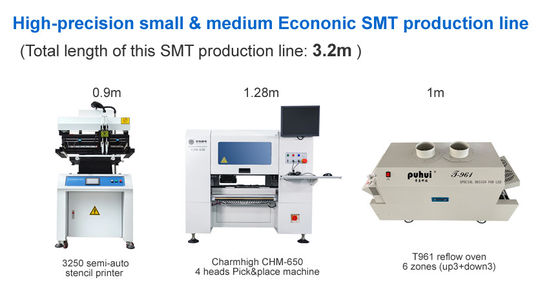

La Charmhigh CHM-650 es una máquina de colocación y recogida SMT totalmente automática de última generación, diseñada para la colocación de componentes de alta precisión, pero con espacio ahorrado. Ideal para la fabricación a pequeña y mediana escala, este modelo combina sistemas de visión avanzados, diseño modular y controles fáciles de usar para optimizar su flujo de trabajo de producción.
La máquina de colocación y recogida CHM-650 se caracteriza por 50 pilas de alimentadores, 4 cabezales capaces de rotación de 360 grados, soporte para alimentadores neumáticos Yamaha, alimentadores de varillas con componentes tubulares, corrección automática para recoger componentes, operación integrada con computadora industrial incorporada.
| Especificaciones de la CHM-650 |
| Dimensiones |
1280 mm (L) x 1190 mm (A) x 1050 mm (H) |
| Peso neto |
310 kg |
| PotenciaSuministro |
CA220V (50Hz, 1 fase), 2,1kW |
| Suministro de aire |
0,5 MPa ~ 0,7 MPa |
| Generación de vacío |
Generador de vacío |
| Cabezal de montaje |
4 cabezales |
| Velocidad de montaje |
9000 cph (óptimo) |
| Precisión de montaje |
(XY) ±0,05 mm; CPK≥1.0 |
| Precisión de control |
5μm |
| Altura del componente |
12 mm |
| Tipo de componente |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, etc.
(resistor/condensador/diodo/tríodo/LED/CI, etc.)
|
| Grosor de PCB |
0,6 mm ~ 3,5 mm |
| Tamaño de PCB |
400 mm (L) x 350 mm (A) |
| Transporte de PCB |
Transporte automático de rieles de 3 secciones |
| Cambio de boquilla |
Cambio automático de boquilla (biblioteca de boquillas de 19 orificios) |
| Sistema de control |
Computadora industrial incorporada (sistema Windows)
equipada con monitor, teclado y ratón
|
| Sistema de accionamiento |
Eje X e Y impulsados por servomotores; adopta aceleración y desaceleración de curva S flexible |
| Sistema de transmisión |
Tornillo de bola + guía lineal |
| Sistema de alimentación |
50 ranuras de alimentador neumático/eléctrico estándar Yamaha de 8 mm
(también adecuado para bandeja de CI y alimentador de varillas)
|
| Sistema de visión |
Cámara de instantáneas x4 (tamaño de componente aplicable:16 mm x 16 mm);
Cámara de CI x1 (tamaño de componente aplicable:36 mm x 36 mm);
Cámara de marca x2
|
Características principales de la CHM-650:
1. Número de modelo: CHM-650
2. Marca: Charmhigh
3. Configuración principal: Tipo de escritorio + entrega automática de PCB + 4 cabezales 50 alimentadores + servomotor Panasonic + cambiador automático de boquillas + tornillo de bola + riel de guía lineal + 7 cámaras + software inteligente nuevo
4. Alimentador: 2 opciones: alimentador eléctrico Yamaha / alimentador neumático (los alimentadores se compran por separado)
5. Área máxima de PCB: 400 * 350 mm; Altura máxima del componente: 12 mm
6. Viene con computadora, teclado y ratón con sistema Windows
7. Componente: 0201, 0402-5050, SOP, QFN, TQFP, BGA... etc.
8. Dimensión: 1280 (L) * 1190 (A) * 1050 (H) mm, CA220V (50Hz)
9. Plazo de entrega: 7-10 días hábiles
10. Entrega: por DHL / por aire / por mar / recogida directamente de nuestra fábrica / envío al almacén de China
11. Método de pago: transferencia bancaria (T/T)

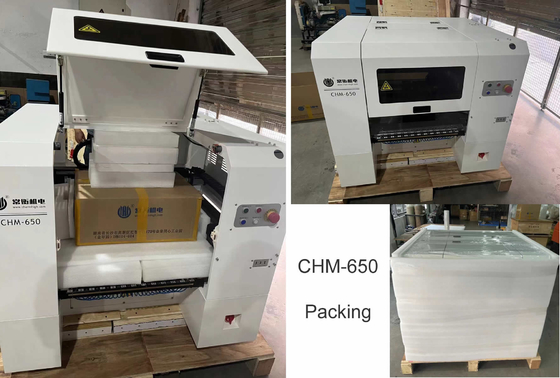

12. Embalaje: caja de madera contrachapada
Vídeo de trabajo de YouTube:
Montaje de CHM-650 0201 0402 TQFP 128 pines:
https://youtu.be/PdjjR7lc56Q
Montaje mixto de CHM-650:
https://www.youtube.com/watch?v=Hk0rwxEVXf8
Vídeo de trabajo de CHM-650 de un cliente búlgaro:
https://www.youtube.com/watch?v=50mu2rlPrrc
Toma real del robot de colocación y recogida de 4 cabezales CHM-650 en la fábrica:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
Cada lado 25 alimentadores, total 50 alimentadores de cinta soportados: (Alimentador eléctrico Yamaha + neumático ambos adecuados)
Alimentador de 8/12/16/24/32 mm, alimentador de varillas, bandeja de CI soportada, compra por separado.
4 cabezales con boquillas Samsung:
CharmHigh, la mejor marca china, fabricante confiable.

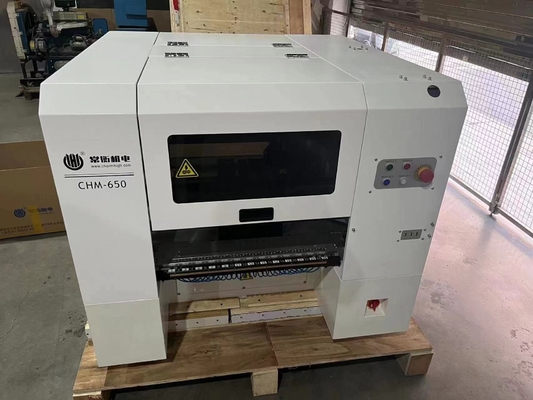

Fotos 100% reales: (imagen del cliente)
Tenga en cuenta:
La máquina de colocación y recogida es un conjunto completo con todos los accesorios incluidos en el paquete, debe comprar los alimentadores por separado y debe preparar un compresor con una tubería de 10 mm de diámetro exterior (suministrando aire para los alimentadores, ANC, tope de PCB...), insertando la tubería en la parte trasera de la máquina.
Por favor, compre esta máquina con confianza. ¡Disfrute con su máquina de colocación y recogida!
¿Por qué elegir Charmhigh?
1. Diseño profesional y espacio ahorrado.
2. Operación fácil de usar, sin necesidad de un ingeniero SMT profesional, dispositivo de nivel de entrada
3. Una máquina - Operación integrada, sin necesidad de bomba adicional, PC o cualquier instalación de soporte.
4. Rentable, reduce los gastos de poseer una línea de producción SMT automática profesional completa.
5. Es muy conveniente cambiar el reemplazo de la máquina, fácil de arreglar por uno mismo.
6. Express internacional con servicio puerta a puerta, entrega en 6-8 días hábiles.
7. Especialmente para la investigación y el desarrollo de laboratorios, para proteger su propio diseño y patente.
8. Una máquina equivale a 5 empleados de soldadura, mucho más eficiente que el trabajo manual, fácil de gestionar y ahorro de costes. Bueno para la producción de lotes pequeños.
9. Charmhigh es un suministro de fábrica, todas las piezas de nuestra máquina son investigadas y fabricadas por nosotros mismos. Las piezas de repuesto de servicio posventa nunca se detienen.
10. Charmhigh es un fabricante profesional de máquinas de colocación y recogida SMT desde, la primera p&p lanzada en 2011. Todo el software investigado por nosotros mismos, proporcionó un buen servicio posventa.
Servicio y garantía:
La máquina completa tiene un período de garantía de 1 año a partir del momento de la compra y servicio de por vida.
Siempre proporcionamos piezas de repuesto de la máquina, suministro directo de fábrica con garantía.
Proporcionamos preguntas y respuestas en línea y soporte para la resolución de problemas y servicio de asesoramiento técnico.
Proporcionamos servicio posventa individual.Cada máquina se prueba al 100% antes de enviarla.
