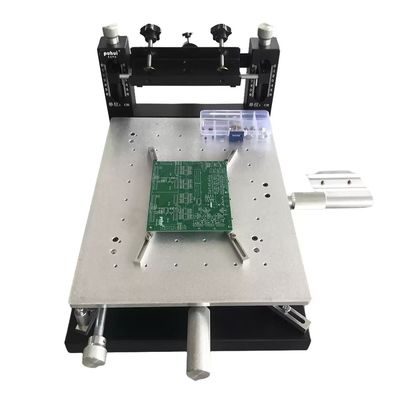

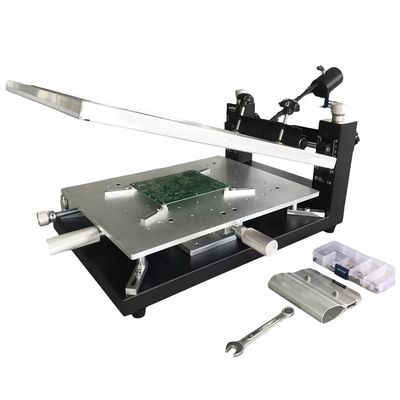

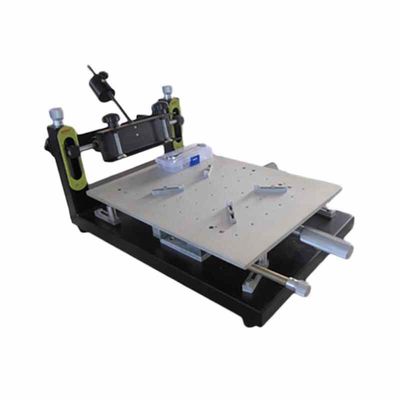

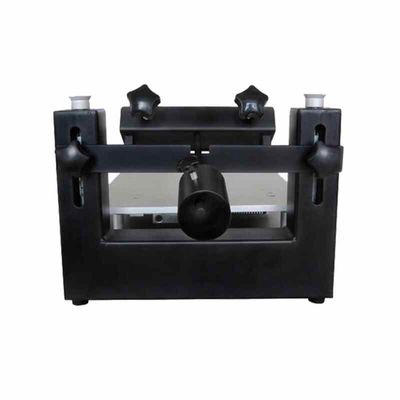

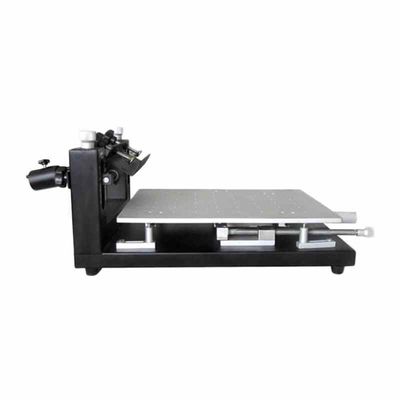

Impresora de pantalla SMT manual de alta precisión para ensamblaje de PCB de doble cara, impresión de pasta de soldadura de 300x400 mm
Descripción:
3040 Impresora de pasta de soldadura manual de alta precisión
1. 30° Plataforma giratoria:
La mesa de trabajo soporta una rotación de hasta 30° manteniendo una precisión de posicionamiento constante durante operaciones repetidas, ideal para la impresión de PCB de doble cara.
2Alineación y flexibilidad del PCB:
Cuenta con perlas y postes fijos para una alineación rápida de PCB, lo que garantiza una alta repetibilidad (± 0,01 mm) y adaptabilidad a varios tamaños de placa.
3. Soportes de altura ajustables:
Equipado con barras de pernos en espiral para un ajuste vertical preciso, lo que permite controlar el grosor del PCB y el volumen de deposición de la pasta de soldadura.
4Construcción robusta:
La plataforma de aluminio de alta calidad con base reforzada con acero mejora la durabilidad y la estabilidad durante la impresión.
Compra directamente de nuestra tienda en línea con envío gratuito (por PayPal):
En el caso de las máquinas de impresión de alta precisión, las máquinas de impresión de alta precisión, las máquinas de impresión de alta precisión, las máquinas de impresión de alta precisión, las máquinas de impresión de alta precisión, las máquinas de impresión de alta precisión, las máquinas de impresión de alta precisión.
| Tamaño de la mesa de trabajo |
300*400 mm |
| Tamaño del PCB |
270*370 mm |
| Tamaño máximo del marco neto |
Se trata de un producto de la categoría M2 |
| Dimensión de la impresora de plantillas |
580*320*259 mm |
| Altura de la plataforma de serigrafía |
180 mm |
| Método de posicionamiento de las placas de PCB |
Forma o agujero de referencia |
| Altura de la plataforma de impresión |
Las demás: |
| precisión repetida |
± 0,01 mm |
| Dimensiones generales (L*W*H) |
580*320*259 mm |
| Peso neto |
13 kg de peso |
1Manilla de ajuste superior e inferior
2- Un soporte de plantillas.
3- El botón de la estrella en relieve
4.Plataforma
5Unidad de fijación de PCB
6Manija de ajuste del eje X
7Manilla de ajuste del eje Y
8.Swing ajuste de la manija
9.Pin de apoyo
10Bloque de base de soporte de la plataforma
11Bloque de posición del PCB
Línea de producción SMT pequeña:
Garantización:
La máquina completa tiene un período de garantía de 1 año desde el momento de la compra y servicio de por vida
El mercado de la energía está en declive.
Proporcionamos un servicio de asesoramiento técnico y apoyo en línea de preguntas y respuestas. Proporcionamos un servicio postventa uno a uno.
Cada máquina es probada al 100% antes de embarcar.
