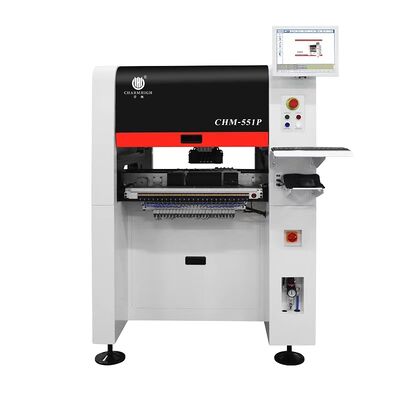

Máquina de recogida y colocación Charmhigh 551P SMD, creación de prototipos, producción de lotes pequeños CPK≥1.0
Máquina de recogida y colocación SMD Genius de 4 cabezales modelo CHM-551P actualizada
Estructura de hierro fundido de alta precisión con transportador automático de PCB, robot de recogida y colocación SMT.
Para producción de lotes pequeños e investigación y creación de prototipos internos
0201, compatible con IC de 144 pines. Soporte de prueba CPK. Montador de chips SMT económico de alta gama con alta estabilidad.
Introducción del producto
CHM-551P es una máquina de recogida y colocación SMT automática de uso general, alta precisión y 4 cabezales con mecanismo de configuración de alta gama y excelente rendimiento a un precio asequible. Diseñada para pruebas de I+D y producción SMT de tamaño pequeño y mediano, esta máquina ofrece capacidades de ensamblaje de PCB de nivel profesional y al mismo tiempo recupera rápidamente los costos de inversión. La CHM-551P representa la máquina SMT con mejor presupuesto para 2026.
Esta máquina de recogida y colocación SMT de 4 cabezales de próxima generación está diseñada para ensamblaje SMT de alta precisión y admite componentes del 0201 al 5050, BGA, IC de 144 pines, incluidos LED, IC y piezas de forma irregular. Compatible con alimentadores eléctricos y neumáticos en anchos de 8 mm, 12 mm, 16 mm, 24 mm, 32 mm y 44 mm.
Construido con un marco de hierro fundido de alta resistencia, este modelo mejorado ofrece una estabilidad estructural superior, vibración reducida y una precisión y velocidad de colocación significativamente mejoradas en comparación con las versiones anteriores.
Aplicaciones
- Conjunto de PCB de lotes pequeños a medianos
- Fabricación de tiras y bombillas LED.
- Fabricación por contrato de productos electrónicos (EMS)
- Prototipos de I+D
- Instituciones educativas
- Líneas de producción SMT en crecimiento
Características clave
- Admite prueba CPK
- Cambio automático de boquillas (biblioteca de 13 juegos de boquillas)
- Compensación térmica
- Transporte automático
- Velocidad óptima: 14400 CPH
- Construcción de hierro fundido
Especificaciones del CHM-551P
| Dimensiones |
1020 mm (largo) x 1180 mm (ancho) x 1450 mm (alto) |
| Peso |
556 kilos |
| Fuente de alimentación |
AC220V (50Hz, monofásico) 1.5kw (potencia promedio 350w) |
| Suministro de aire |
0,5 MPa ~ 0,7 MPa |
| Generación de vacío |
Bomba de vacío incorporada |
| Cantidad de cabezales de montaje |
4 cabezas |
| Velocidad de montaje |
14400CPH (óptimo) |
| Precisión de montaje |
(XY)±0,035 mm; CPK≥1,0 |
| Altura del componente |
12mm |
| Tipo de componente |
0201/0402/0603～5050/SOT/SOP/QFP/QFN/BGA, etc. (resistencia/condensador/diodo/triodo/LED/IC, etc.) 0201 a componente más grande, tamaño de 30*30 mm |
| Espesor de PCB |
0,6 mm ~ 3,5 mm |
| Tamaño de PCB |
350 mm (largo) x 270 mm (ancho) (estándar); 600 mm (largo) x 350 mm (ancho) (opcional) |
| Cambio de boquilla |
Cambio automático de boquillas (biblioteca de boquillas de 13 orificios) |
| Sistema de control |
Sistema Linux, equipado con monitor, teclado y ratón. |
| Sistema de accionamiento |
Eje X&Y accionado por servomotores; Adopción de aceleración y desaceleración flexible en curva S. |
| Sistema de transmisión |
Husillo de bolas + guía lineal |
| Sistema de alimentación |
50 pilas de alimentación neumáticas/eléctricas estándar Yamaha de 8 mm (también adecuadas para bandeja IC y alimentador de barras) |
| Sistema de visión |
Cámara instantánea x4 (tamaño de componente aplicable: 14 mm x 14 mm); 1 cámara IC (tamaño de componente aplicable: 30 mm x 30 mm); Marcar cámarax2 |

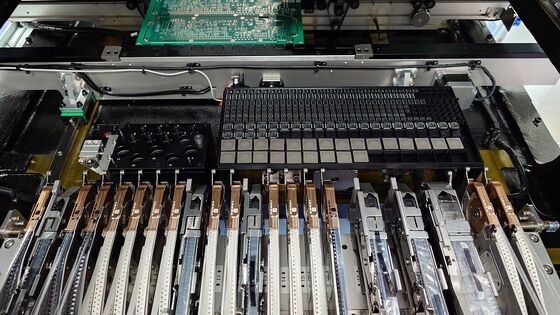

Compatibilidad del alimentador
Trabajando con alimentadores neumáticos y eléctricos Yamaha estándar universales (se compran por separado):
Las opciones incluyen:
- Alimentador eléctrico de 8mm/12mm/16mm/24mm/32mm/44mm
- Alimentador neumático de 8x4mm/12mm/16mm/24mm/32mm/44mm
- alimentador vibratorio
Charmhigh SMT, suministro de fábrica, entrega inmediata.
Charmhigh, marca china líder.

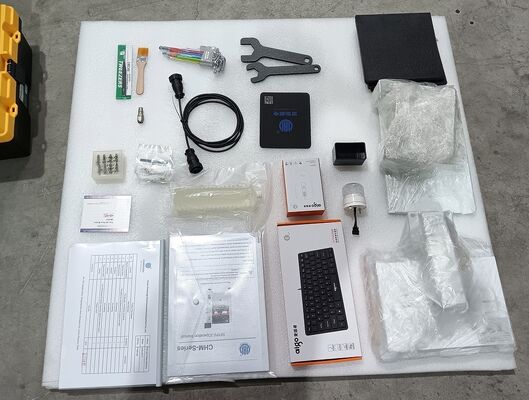

Lista de piezas
| Artículo |
Cantidad |
Artículo |
Cantidad |
| Máquina de recoger y colocar |
1 |
pinza |
1 |
| Boquillas |
8 |
Llave hexagonal interior |
1 |
| caja de herramientas |
1 |
Aceite lubricante |
1 |
| Tarjeta de garantía |
1 |
Filtrar |
4 |
| Manual de usuario |
1 |
Conector rápido |
1 |
| Informe de prueba |
1 |
Alfombrilla de ratón |
1 |
| Cepillar |
1 |
Cable de alimentación |
1 |
¿Por qué elegir el CHM-551P actualizado?
Con su construcción de hierro fundido, su diseño vertical que ahorra espacio y su precisión mejorada, el CHM-551P ofrece un rendimiento de colocación SMT de grado industrial a un precio competitivo. Plazo de entrega de 2 a 4 días con disponibilidad de stock.
Tenga en cuenta:
La máquina pick and place está completa con todos los accesorios incluidos en el paquete, ¡máquina lista para usar!
Lo único que hay que preparar es un compresor de aire externo (que suministra aire a los alimentadores neumáticos).
Compre esta máquina con confianza.
Servicio y garantía
La máquina completa tiene un período de garantía de 1 año desde el momento de la compra y servicio de por vida.
Siempre proporcionamos repuestos de máquinas, suministro directo de fábrica con garantía.
Brindamos soporte de preguntas y respuestas en línea, soporte de resolución de problemas y servicio de asesoramiento técnico.
Ofrecemos servicio postventa uno a uno.Cada máquina se probó al 100% mucho antes del envío.
