CHM-PC850 Horno de reflujo grande sin plomo de 8 zonas de tren automático completo + control de PC 3150x500mm

CHM-PC850 Horno de reflujo grande sin plomo de 8 zonas de tren automático completo + control de PC 3150x500mm
CHM-PC850 Horno de reflujo grande sin plomo de 8 zonas de tren automático completo + control de PC 3150x500mm CHM-PC850 Horno de reflujo grande sin plomo de 8 zonas de tren automático completo + control de PC 3150x500mm CHM-PC850 Horno de reflujo grande sin plomo de 8 zonas de tren automático completo + control de PC 3150x500mm CHM-PC850 Horno de reflujo grande sin plomo de 8 zonas de tren automático completo + control de PC 3150x500mm CHM-PC850 Horno de reflujo grande sin plomo de 8 zonas de tren automático completo + control de PC 3150x500mm

Ampliación de imagen :  CHM-PC850 Horno de reflujo grande sin plomo de 8 zonas de tren automático completo + control de PC 3150x500mm

Datos del producto:
Lugar de origen: China.
Nombre de la marca: Charmhigh
Certificación: CE
Número de modelo: Se aplicará el procedimiento siguiente:
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: $9500
Detalles de empaquetado: Cuadro de madera contrachapada
Tiempo de entrega: 6-8 días
Condiciones de pago: T/T, Western Union
Capacidad de la fuente: 50 por mes
Contacto

CHM-PC850 Horno de reflujo grande sin plomo de 8 zonas de tren automático completo + control de PC 3150x500mm

descripción
Potencia de funcionamiento: 5-10kW Potencia de arranque: 45 kW
Cantidad de zonas de calefacción: superior8/bajo8 Área de calefacción: Con un tamaño de 3150*500 mm
De las partidas 8403 a 8404: Sí Tiempo de calentamiento: alrededor de 15-20 minutos

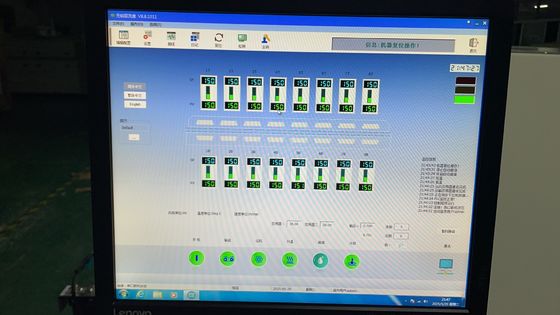

Con control por ordenador: Sí, con computadora industrial Tipo de componentes: CSP, chip 0201 y demás.
Las dimensiones: L 4600*1300*1470 mm Peso neto: 2 000 kg

CHM-PC850 Horno de reflujo grande de tren automático completo + control de PC 8 zonas de temperatura (arriba 8+abajo 8)

Horno de reflujo SMT sin plomo Horno de soldadura SMT, tamaño de calefacciónCon un tamaño de 3150*500 mm


PC850 Horno de soldadura de reflujo SMT sin plomo de 8 zonas de gran tamaño

Número de modelo. Se aplicará el procedimiento siguiente:
Parámetros de las piezas de calefacción
Número de zonas de calefacción En el extremo superior 8 + inferior 8
Duración de las zonas de calefacción Con un diámetro de 3150 mm
Modelo de calentamiento Aire caliente completo (hacia arriba y hacia abajo en un ciclo pequeño)
Número de zonas de enfriamiento Fener de plasma enfriado por aire más enfriamiento de revestimiento en dos etapas (longitud 800 mm)
Parámetros de las piezas del transportador
Ancho máximo del PCB ancho de malla 500 mm
Dirección del transportador L→R
Altura del transportador 880 ± 20 mm
Agente de transmisión Cuadrícula + riel automático
Rango de velocidad del transportador Se aplicarán las siguientes medidas:
Parámetros de las partes de control
Fuente de alimentación 5 cables, 3 fases, 380 V
Inicio de energía 48 kW
Consumo de energía Aproximadamente 8-10 kW
Tiempo de calentamiento Aproximadamente 20 minutos
Rango de ajuste de temperatura Temperatura ambiente - 380 °C
Método de control de la temperatura Se aplican las siguientes medidas:
Diferencia de temperatura entre zonas adyacentes 70 °C, puede corresponder a los más altos estándares de proceso libre de plomo.
Precisión del control de la temperatura ± 2°C
Desviación de temperatura en el PCB ± 2°C
Alarma anormal Temperatura anormal ((demasiado alta o demasiado baja después de mantener la temperatura constante)
Protección de apagado Unidad de transmisión
Camino abierto Rodas de tornillo eléctricas
Parámetros generales
Dimensión (L*W*H) mm Se aplican las siguientes medidas:
Peso Aproximadamente 2000 kg

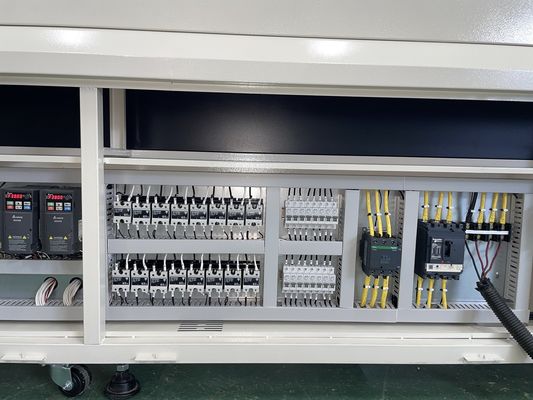

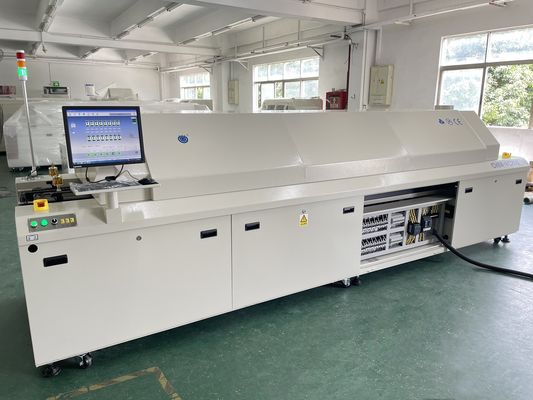

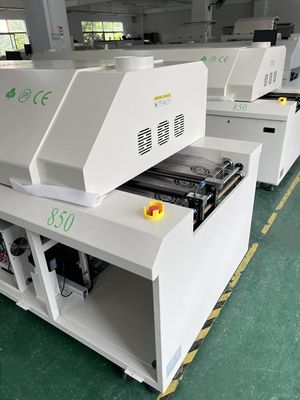

Imágenes reales para CHM-PC850:

CHM-PC850 Horno de reflujo grande sin plomo de 8 zonas de tren automático completo + control de PC 3150x500mm 0


CHM-PC850 Horno de reflujo grande sin plomo de 8 zonas de tren automático completo + control de PC 3150x500mm 1


CHM-PC850 Horno de reflujo grande sin plomo de 8 zonas de tren automático completo + control de PC 3150x500mm 2


CHM-PC850 Horno de reflujo grande sin plomo de 8 zonas de tren automático completo + control de PC 3150x500mm 3


CHM-PC850 Horno de reflujo grande sin plomo de 8 zonas de tren automático completo + control de PC 3150x500mm 4


Se recomienda una línea de producción SMT grande:

1. Cargador de PCB

2Impresora de pasta de soldadura totalmente automática G5

3. transportador de PCB

4. Máquina de recogida y colocación TS10 (10 cabezas)

5Máquina de recogida y colocación TM08 (8 cabezas)

6. transportador de PCB

7. 8 zonas de temperatura horno de reflujo CHM-PC850

8. Descargador de PCB


CHM-PC850 Horno de reflujo grande sin plomo de 8 zonas de tren automático completo + control de PC 3150x500mm 5


CHM-PC850 Horno de reflujo grande sin plomo de 8 zonas de tren automático completo + control de PC 3150x500mm 6


Garantización:

La máquina completa tiene un período de garantía de 1 año a partir del momento de la compra y servicio de por vida.
Siempre proporcionamos piezas de repuesto de la máquina, fábrica de suministro directo confiable.
Proporcionamos un servicio de asesoramiento técnico y apoyo de preguntas y respuestas en línea.

Proporcionar un servicio postventa uno a uno.Cada máquina fue probada al 100% antes de embarcar.
Apoyo técnico:
Kimi Mob/ WhatsApp: +86 135 106 75756 También se puede consultar:
El correo electrónico: kimi@charmhigh-tech.com

Bienvenido a seguirnos en YouTube:https://www.youtube.com/@KimiLiuCharmhigh/videos

Si desea ver más información y vídeos, póngase en contacto con nosotros por correo electrónico.
Le responderemos la primera vez.
