T981 Horno de reflujo de la cadena de banco sin plomo de 8 zonas BGA soldadura de PCB de doble cara

T981 Horno de reflujo de la cadena de banco sin plomo de 8 zonas BGA soldadura de PCB de doble cara
T981 Horno de reflujo de la cadena de banco sin plomo de 8 zonas BGA soldadura de PCB de doble cara T981 Horno de reflujo de la cadena de banco sin plomo de 8 zonas BGA soldadura de PCB de doble cara T981 Horno de reflujo de la cadena de banco sin plomo de 8 zonas BGA soldadura de PCB de doble cara T981 Horno de reflujo de la cadena de banco sin plomo de 8 zonas BGA soldadura de PCB de doble cara

Ampliación de imagen :  T981 Horno de reflujo de la cadena de banco sin plomo de 8 zonas BGA soldadura de PCB de doble cara

Datos del producto:
Place of Origin: China
Nombre de la marca: Puhui
Certificación: CE
Model Number: T981
Documento: T-981 Manual.pdf
Pago y Envío Términos:
Minimum Order Quantity: 1
Precio: $2200
Packaging Details: wooden box
Delivery Time: 2-5 days
Payment Terms: T/T; Western Union
Supply Ability: 200 Per month
Contacto

T981 Horno de reflujo de la cadena de banco sin plomo de 8 zonas BGA soldadura de PCB de doble cara

descripción
Temperature zone: 8 (up 5+ down 3) Size of heating: 1160*350mm(chain)
Heating type: hot air + IR Dimension: 1940mmx735mmx610mm
Temperature control range: Room temperature～350℃ Net weight: 195kg
Power supply: (220/380V) 50/60Hz Temperature control mode: PID closed-loop control
Resaltar:

Horno de reflujo sin plomo de 8 zonas

,

Horno de reflujo de soldadura BGA

,

horno de reflujo de PCB de doble cara

Convector de cadena de banco sin plomo SMT horno de reflujo 1160 * 350mm BGA horno de soldadura 8 Zona de temperatura (arriba5+abajo3)

Máquina de reflujo de soldadura de aire infrarrojo y caliente, declaración CE Puhui T981 PCB de doble cara, para línea SMT pequeña


Características:

1El horno de reflujo Puhui T-981 utiliza tecnología de calefacción IR y de aire caliente, distribución de temperatura uniforme, adecuado para soldadura continua de placas LED de volumen medio,tiras / PCB de una o dos caras en todas las formas de embalaje, como CHIP, SOP, PLCC, componentes QFP y BGA, etc.

2El transporte en cadena es el principal método de transmisión, complementado por una correa de malla de acero inoxidable, que es duradera, resistente al desgaste y funciona sin problemas con un control de velocidad preciso de hasta ± 10 mm/min.Conveniente para construir varias líneas de producción SMT debido al diseño del tipo de cadena.

3.Equipado con un potente módulo de pantalla táctil que integra el funcionamiento, la visualización, el monitoreo, proporcionando pantallas más intuitivas y operaciones más simples, facilitando las actualizaciones de productos.


  • Parámetros técnicos:

Modelo T-981
Cantidad de la zona de calefacción En el caso de los vehículos de motor
La longitud de la zona de calefacción Las demás:
El tipo de calefacción Calentamiento IR y de aire caliente
Cantidad de la zona de enfriamiento 1
Ancho máximo del PCB Transportador de cadena 350 mm; transportador de malla 400 mm
Dirección de operación izquierda→derecha
Opciones de entrega Transporte de malla + Transporte automático de cadena
Tiempo de calentamiento del PCB 100-600 años
La fuente de alimentación 3 líneas de 5 fases (220/380V) 50/60Hz
Potencia máxima 13.2KW
Potencia media 7.0KW
Tiempo de calentamiento ≤ 20 minutos
Rango de control de la temperatura Temperatura ambiente ≈350°C
Modo de control de la temperatura Control de circuito cerrado PID
Precisión del control de la temperatura ± 1°C
Desviación de la distribución de la temperatura de los PCB ± 2°C
Dimensiones generales Las mediciones de las emisiones de gases de efecto invernadero se aplican a las emisiones de gases de efecto invernadero.
Peso neto 195 KG

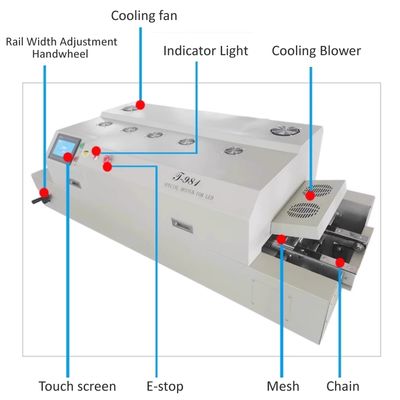

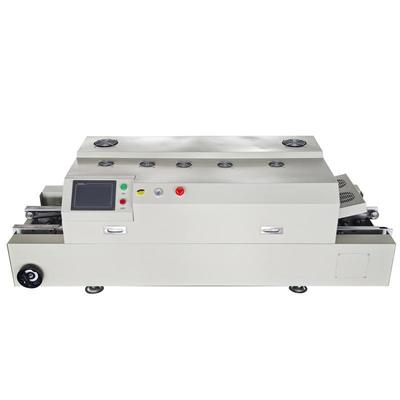

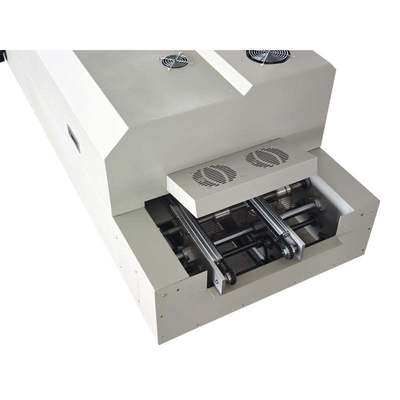

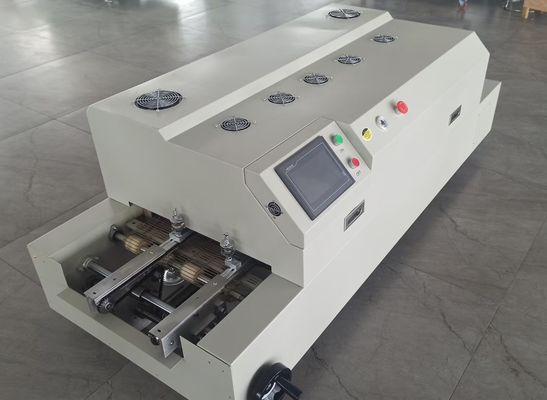

T981 Imágenes del horno de reflujo:(Tiene dos tipos, tipo de escritorio y tipo vertical)

T981 Horno de reflujo de la cadena de banco sin plomo de 8 zonas BGA soldadura de PCB de doble cara 0

T981 Horno de reflujo de la cadena de banco sin plomo de 8 zonas BGA soldadura de PCB de doble cara 1

T981 Horno de reflujo de la cadena de banco sin plomo de 8 zonas BGA soldadura de PCB de doble cara 2
T981 Horno de reflujo de la cadena de banco sin plomo de 8 zonas BGA soldadura de PCB de doble cara 3

T981 Horno de reflujo de la cadena de banco sin plomo de 8 zonas BGA soldadura de PCB de doble cara 4

T981 Horno de reflujo de la cadena de banco sin plomo de 8 zonas BGA soldadura de PCB de doble cara 5

Garantización:
La máquina completa tiene un período de garantía de1 año a partir del momento de la compra y servicio de por vida
El mercado de la energía está en declive.(excepto daños artificiales)
Proporcionamos un servicio de asesoramiento técnico y asistencia en línea de preguntas y respuestas.
Si su máquina o parte de la máquina es defectuosa en el transporte, por favor tome fotos y envíe a nuestro correo electrónico, haremos la colocación de las piezas dañadas a usted pronto.
Cada máquina es probada al 100% antes de embarcar.
Apoyo técnico:
Kimi Liu: Mob y WhatsApp: +86 135 106 75756
El correo electrónico:kimi@charmhigh-tech.com.

Bienvenido a seguir nuestro YouTube:https://www.youtube.com/@KimiLiuCharmhigh
