T981 Horno de reflujo de pequeña cadena para línea de producción SMT BGA soldadura infrarroja y aire caliente

T981 Horno de reflujo de pequeña cadena para línea de producción SMT BGA soldadura infrarroja y aire caliente
T981 Horno de reflujo de pequeña cadena para línea de producción SMT BGA soldadura infrarroja y aire caliente T981 Horno de reflujo de pequeña cadena para línea de producción SMT BGA soldadura infrarroja y aire caliente T981 Horno de reflujo de pequeña cadena para línea de producción SMT BGA soldadura infrarroja y aire caliente T981 Horno de reflujo de pequeña cadena para línea de producción SMT BGA soldadura infrarroja y aire caliente T981 Horno de reflujo de pequeña cadena para línea de producción SMT BGA soldadura infrarroja y aire caliente

Ampliación de imagen :  T981 Horno de reflujo de pequeña cadena para línea de producción SMT BGA soldadura infrarroja y aire caliente

Datos del producto:
Place of Origin: China
Nombre de la marca: Puhui
Certificación: CE
Model Number: T981
Documento: T-981 Manual.pdf
Pago y Envío Términos:
Minimum Order Quantity: 1
Precio: $2450
Packaging Details: wooden box
Delivery Time: 2-5 days
Payment Terms: T/T; Western Union
Supply Ability: 200 Per month
Contacto

T981 Horno de reflujo de pequeña cadena para línea de producción SMT BGA soldadura infrarroja y aire caliente

descripción
Temperature zone: 8 (up 5+ down 3) Size of heating: 1160*350mm(chain)
Heating type: hot air + IR Dimension: 1940mmx735mmx610mm
Temperature control range: Room temperature～350℃ Net weight: 195kg
Power supply: (220/380V) 50/60Hz Temperature control mode: PID closed-loop control
Resaltar:

horno de reflujo de cadena pequeña

,

Horno de la línea de producción SMT

,

Horno de reflujo de soldadura BGA

Horno de reflujo SMT de cinta transportadora sin plomo 1160*350mm Horno de soldadura BGA 8 zonas de temperatura (arriba5+abajo3)

Máquina de reflujo de soldadura por infrarrojos y aire caliente, declaración CE Puhui T981 PCB de doble cara, para línea SMT pequeña


  • Parámetros técnicos:

Modelo T-981
Cantidad de zonas de calentamiento Arriba5/abajo3
La longitud de la zona de calentamiento 1160mm
El tipo de calentamiento Calentamiento por infrarrojos y aire caliente
Cantidad de zonas de enfriamiento 1
Ancho máximo de PCB Cinta transportadora 350mm ;  Cinta transportadora de malla 400mm
La dirección de operación izquierda→derecha
Opciones de entrega Cinta transportadora de malla + cinta transportadora automática
Tiempo de calentamiento de PCB 100-600s
La fuente de alimentación 3 fases 5 líneas (220/380V) 50/60Hz
Potencia máxima 13.2KW
Potencia promedio 7.0KW
Tiempo de calentamiento ≤ 20 minutos
Rango de control de temperatura Temperatura ambiente～350℃
Modo de control de temperatura Control de bucle cerrado PID
Precisión del control de temperatura ±1℃
Desviación de la distribución de la temperatura de la PCB ±2℃
Dimensiones generales 1940mm×735mm×610mm
Peso neto 195KG


Características:

1. El horno de reflujo Puhui T-981 emplea tecnología de calentamiento por infrarrojos y aire caliente,  distribución uniforme de la temperatura, adecuado para la soldadura continua de volumen medio de placas LED, tiras / PCB de una o dos caras en todas las formas de embalaje, como componentes CHIP, SOP, PLCC, QFP y BGA, etc.

2. Cinta transportadora como el método de transmisión principal, complementada con una cinta de malla de acero inoxidable, que es duradera, resistente al desgaste y funciona sin problemas con un control de velocidad preciso de hasta ±10 mm/min. Conveniente para construir varias líneas de producción SMT debido al diseño de tipo cadena.

3. Equipado con un potente módulo de pantalla táctil que integra operación, visualización, monitoreo, proporcionando pantallas más intuitivas y operaciones más simples, facilitando las actualizaciones del producto.

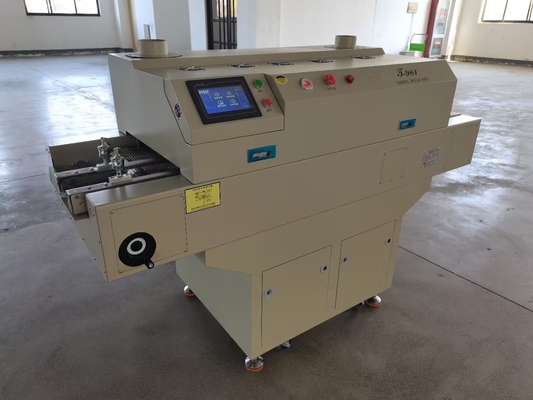

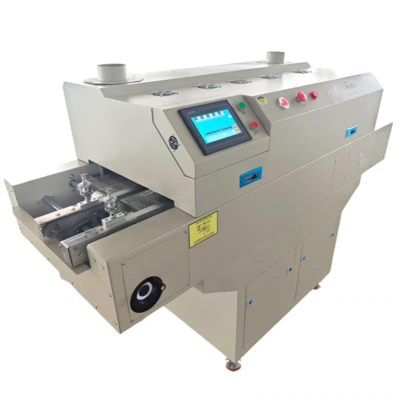

Imágenes del horno de reflujo T981:

T981 Horno de reflujo de pequeña cadena para línea de producción SMT BGA soldadura infrarroja y aire caliente 0

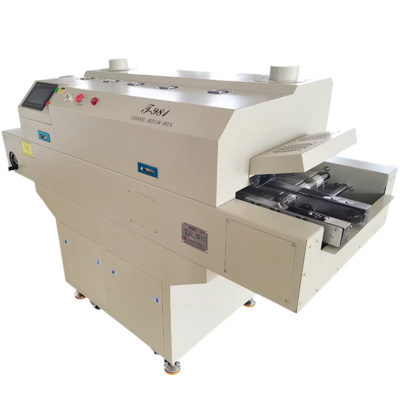

Vista frontal:

T981 Horno de reflujo de pequeña cadena para línea de producción SMT BGA soldadura infrarroja y aire caliente 1

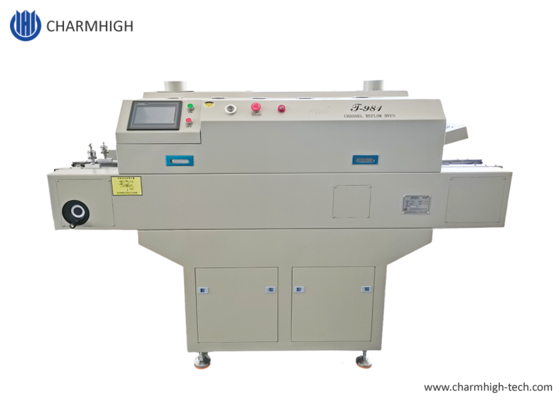

Vista trasera:

T981 Horno de reflujo de pequeña cadena para línea de producción SMT BGA soldadura infrarroja y aire caliente 2

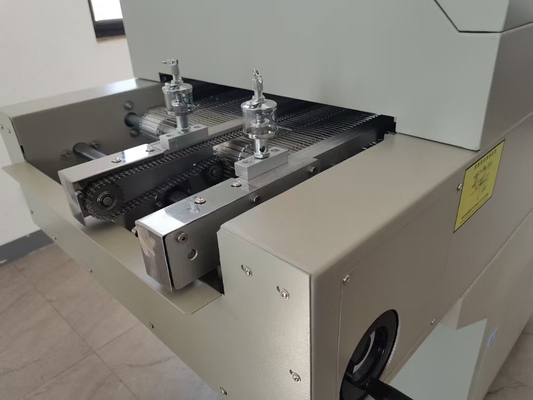

Cinta transportadora (350 mm de ancho), cinta transportadora de malla 400 mm:

T981 Horno de reflujo de pequeña cadena para línea de producción SMT BGA soldadura infrarroja y aire caliente 3


T981 Horno de reflujo de pequeña cadena para línea de producción SMT BGA soldadura infrarroja y aire caliente 4


Pantalla táctil:

T981 Horno de reflujo de pequeña cadena para línea de producción SMT BGA soldadura infrarroja y aire caliente 5


T981 Horno de reflujo de pequeña cadena para línea de producción SMT BGA soldadura infrarroja y aire caliente 6


Garantía:
La máquina completa tiene un período de garantía de 1 año a partir del momento de la compra y servicio de por vida
soporte así como un suministro de precio de fábrica a largo plazo. (Daños artificiales excluidos)
Proporcionamos soporte de preguntas y respuestas en línea y solución de problemas y servicio de asesoramiento técnico. Proporcionamos servicio postventa personalizado.
Si su máquina o parte de la máquina tiene defectos durante el transporte, tome fotos y envíelas a nuestro correo electrónico, le enviaremos los reemplazos de las piezas dañadas pronto.
Cada máquina se prueba al 100% antes de enviarla.
Soporte técnico:
Kimi Liu: Mob& WhatsApp: +86 135 106 75756
Correo electrónico: kimi@charmhigh-tech.com

Bienvenido a seguir nuestro YouTube: https://www.youtube.com/@KimiLiuCharmhigh
