Cargador/Descargador de PCB Compacto Tipo L para Carga de Revistas en Línea de Producción SMT

Cargador/Descargador de PCB Compacto Tipo L para Carga de Revistas en Línea de Producción SMT
Cargador/Descargador de PCB Compacto Tipo L para Carga de Revistas en Línea de Producción SMT Cargador/Descargador de PCB Compacto Tipo L para Carga de Revistas en Línea de Producción SMT Cargador/Descargador de PCB Compacto Tipo L para Carga de Revistas en Línea de Producción SMT Cargador/Descargador de PCB Compacto Tipo L para Carga de Revistas en Línea de Producción SMT Cargador/Descargador de PCB Compacto Tipo L para Carga de Revistas en Línea de Producción SMT

Ampliación de imagen :  Cargador/Descargador de PCB Compacto Tipo L para Carga de Revistas en Línea de Producción SMT

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: Charmhigh
Certificación: CE
Número de modelo: 250/330/390/460
Pago y Envío Términos:
Cantidad de orden mínima: 1 Uds.
Precio: $1800 & $1950
Detalles de empaquetado: caja de madera contrachapada
Tiempo de entrega: 5-7 DÍAS
Condiciones de pago: T/T, Unión Occidental
Capacidad de la fuente: 100 unidades por mes
Contacto

Cargador/Descargador de PCB Compacto Tipo L para Carga de Revistas en Línea de Producción SMT

descripción
Nombre: Cargador y descargador de PCB tipo L Solicitud: línea de producción SMT totalmente automática
Tamaño de la carcasa de PCB: 355*320*565 mm; 460*400*565 mm; dimensión del modelo 250: Cargador: 1100x780x1200mm; Descargador: 1700x780x1200mm
dimensión del modelo 330: Cargador: 1400x860x1200mm; Descargador: 1900x860x1200mm Peso: Modelo 250: 140 y 150 kg; Modelo 330: 150 y 170 kg.
Resaltar:

Descargador de cargador de PCB compacto tipo L

,

Control de PLC SMT cargador de revistas

,

Cargador automático de PCB con protección antiatascos

Cargador de PCB de tipo L para ahorrar espacio Descargador automático de cargadores de revistas de PCB SMT
Este cargador y descargador automático de PCB en forma de L está diseñado específicamente para líneas de producción SMT compactas,manipulación de placas de circuito impreso de una sola cara y de dos caras con precisión y fiabilidad. La longitud para el cargador y descargador de tipo L es de sólo 1000 mm, en comparación con los normales en 1100 mm y 1700 mm.Ajuste de paso en 4 pasos (10-40 mm), compatibilidad con la interfaz SMEMA y protección contra atascos, ideal para instalaciones de fabricación de electrónica con espacio limitado.
Características clave
Características Descripción
Control del PLC Pantalla táctil LED + teclado táctil para una fácil operación
Motor de elevación Motor de engranajes monofásico para un movimiento vertical suave
Plataforma Aleación de aluminio mecanizada con precisión, alta estabilidad, mínima deformación
Las pinzas neumáticas Las abrazaderas superior/inferior aseguran un posicionamiento preciso del cargador
Protección de la seguridad Sensores de posición + interruptor de límite de frenado para doble seguridad
Punto de paso 4 ajustes ajustables: 10/20/30/40 mm
Detección de fallas Muestra automática del código de error para resolución rápida de problemas
Alerta de estado Luz de torre tricolor con zumbador para la indicación en tiempo real
Diseño anti atasco La estructura Poka-Yoke protege a los PCB de daños
Interfaz SMEMA Conexión sin fisuras con otros equipos SMT
Tamaño compacto Pequeña huella ideal para fábricas de espacio limitado
Especificaciones técnicas
Especificación Se trata de una serie de medidas de control de los riesgos. Los datos de los datos de los Estados miembros deben estar disponibles en el formulario de solicitud.
Tamaño del PCB (L*W) 50*50 - 350*250 mm 50*50 - 460*330 mm
Dimensiones (L*W*H) Se aplicarán las siguientes medidas: Las mediciones de las emisiones de gases de efecto invernadero se aplicarán a las emisiones de gases de efecto invernadero.
Tamaño del cargador (L*W*H) 355*320*563 mm 460*400*565 mm
Peso (kg) El peso total es de: 170 Kg
Tiempo de descarga < 6 segundos
Modo de empuje Las demás máquinas y aparatos
Dirección de transferencia Izquierda -> derecha o derecha -> izquierda
Altura de transferencia 900 ± 30 mm (o especificado por el cliente)
Presión del aire y consumo 4 a 6 bares, máximo 10 litros/minuto
Suministro de energía y carga 220 V CA (especificado por el usuario), monofásico, máximo 300 VA
espesor del PCB No más de 0,4 mm
Capacidad de almacenamiento de carga completa 50 piezas de PCB

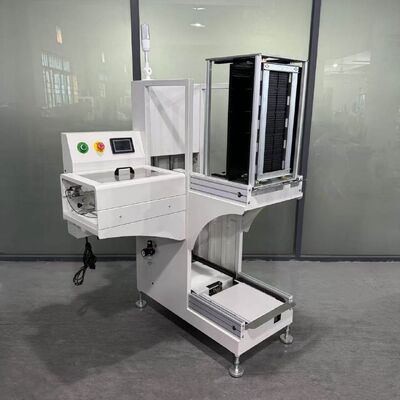

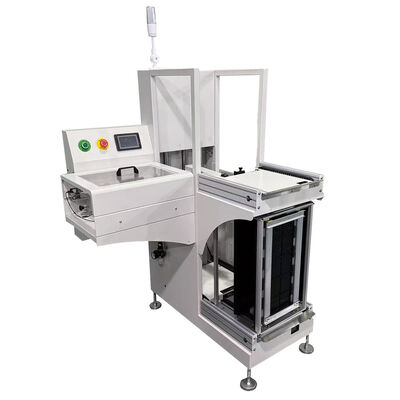

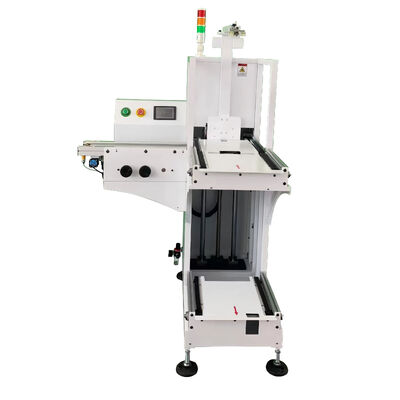

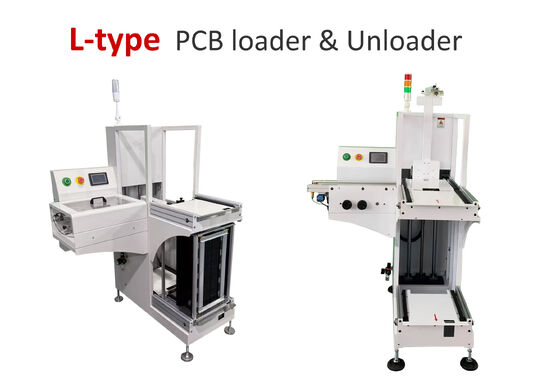

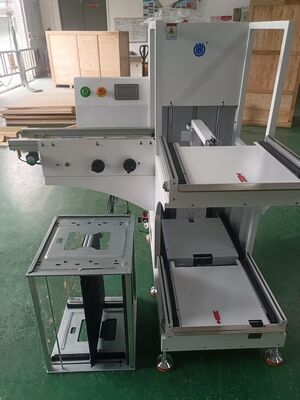

Imágenes del producto
Cargador/Descargador de PCB Compacto Tipo L para Carga de Revistas en Línea de Producción SMT 0 Cargador/Descargador de PCB Compacto Tipo L para Carga de Revistas en Línea de Producción SMT 1 Cargador/Descargador de PCB Compacto Tipo L para Carga de Revistas en Línea de Producción SMT 2
Servicio y garantía
La máquina completa tiene un período de garantía de 1 año a partir de la fecha de compra con soporte de servicio de por vida.
  • Suministro directo de piezas de repuesto con garantía
  • Apoyo en línea de preguntas y respuestas y solución de problemas
  • Servicio de asesoramiento técnico
  • Servicio postventa uno a uno
  • Cada máquina está 100% probada antes del envío
