Horno de reflujo SMT de tipo dividido de 6 zonas PC6635 Diseño modular para soldadura sin plomo

Horno de reflujo SMT de tipo dividido de 6 zonas PC6635 Diseño modular para soldadura sin plomo
Horno de reflujo SMT de tipo dividido de 6 zonas PC6635 Diseño modular para soldadura sin plomo Horno de reflujo SMT de tipo dividido de 6 zonas PC6635 Diseño modular para soldadura sin plomo

Ampliación de imagen :  Horno de reflujo SMT de tipo dividido de 6 zonas PC6635 Diseño modular para soldadura sin plomo

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: Charmhigh
Certificación: CE
Número de modelo: PC6635 (tipo dividido)
Documento: CHM-PC6635 reflow oven - In...on.pdf
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: $4800
Detalles de empaquetado: CAJA DE MADERA
Tiempo de entrega: 5-8 días
Condiciones de pago: T/T
Capacidad de la fuente: 100 por mes
Contacto

Horno de reflujo SMT de tipo dividido de 6 zonas PC6635 Diseño modular para soldadura sin plomo

descripción
Dimensiones: El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef Cantidad de la zona de calentamiento: superior/bajo6
Área de calefacción: 2200*350 mm Calentamiento de tiempo: Alrededor de 15-20 minutos
Peso neto: 400 kilos Tipo: Sin plomo
Resaltar:

Horno de reflujo SMT de 6 zonas de calentamiento

,

máquina que suelda de flujo del área de calefacción de 2200*350m m

,

Horno de reflujo sin plomo de diseño modular

Horno de Reflujo de Tipo Dividido PC6635 Máquina de Soldadura por Reflujo SMT sin Plomo
Diseño Modular Compacto para Instalaciones con Espacio Restringido
El Horno de Reflujo Modular PC6635 es una solución de soldadura por reflujo SMT de alta eficiencia que presenta una estructura modular segmentada que permite un fácil transporte, instalación y mantenimiento. El diseño de tipo dividido facilita el paso por puertas estrechas, lo que lo hace ideal para fábricas con espacio limitado o restricciones de acceso a ascensores.
Características Principales
  • 6 zonas de calentamiento para un control preciso de la temperatura y perfiles térmicos estables
  • El diseño modular permite una configuración flexible y un rápido montaje in situ
  • Reduce el tiempo de instalación y los costos logísticos
  • Calidad de soldadura consistente para diversas ensamblajes de PCB
  • Huella compacta para operaciones de ahorro de espacio
Especificaciones Técnicas
Parámetro Especificación
Modelo PC6635 (PC, up6+down6, ancho 350mm)
Zonas de Calentamiento Arriba6 + Abajo6
Longitud de Calentamiento 2200mm
Zonas de Enfriamiento 2
Ancho Máximo de PCB Ancho de malla 350mm, riel ajustable 250mm
Dirección del Transportador I→D (D→I opcional)
Altura del Transportador Malla 880±20mm
Sistema de Transporte Transportador de malla + Transportador de riel
Velocidad del Transportador 0-2000mm/min
Fuente de Alimentación 5 cables 380V 50/60Hz
Potencia de Arranque 24KW
Consumo de Energía Operativo Aprox. 5-6KW
Sistema de Control PC Industrial + monitor
Tiempo de Calentamiento Alrededor de 20 minutos
Rango de Temperatura Temperatura Ambiente - 350℃
Control de Temperatura PC Industrial + control de módulo de temperatura, controlador SSR
Precisión del Control de Temperatura ±1℃
Error de Distribución de Temperatura ±3℃
Alarmas de Problemas Temperatura anormal (temperatura ultra alta o ultra baja después de temperatura constante)
Alarma de Caída de Placa Opcional
Peso Neto Aprox. 400kg
Dimensiones (L×A×H) 3600×700×1430mm

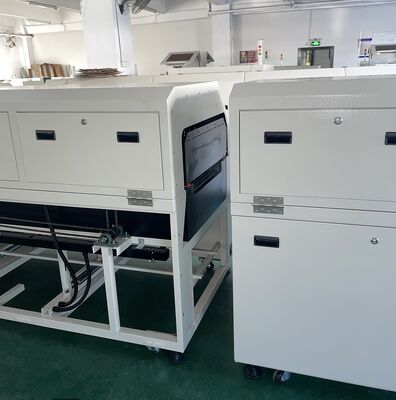

Imágenes del Producto
Horno de reflujo SMT de tipo dividido de 6 zonas PC6635 Diseño modular para soldadura sin plomo 0 Horno de reflujo SMT de tipo dividido de 6 zonas PC6635 Diseño modular para soldadura sin plomo 1 Horno de reflujo SMT de tipo dividido de 6 zonas PC6635 Diseño modular para soldadura sin plomo 2
Configuración Recomendada de Línea de Ensamblaje SMT
  1. Impresora de pasta de soldar semiautomática 3250
  2. Transportador de PCB
  3. Máquina pick and place SMT CHM-551P
  4. Transportador de PCB
  5. Horno de reflujo PC6635
Garantía y Soporte
La máquina completa tiene un período de garantía de 1 año a partir de la fecha de compra con soporte de servicio de por vida.
  • Suministro directo de fábrica de repuestos
  • Soporte de preguntas y respuestas y solución de problemas en línea
  • Servicio de asesoramiento técnico
  • Servicio postventa uno a uno
  • Cada máquina 100% probada antes del envío
Contacto de Soporte Técnico
Kimi Móvil/WhatsApp: +8613510675756
Correo electrónico: kimi@charmhigh-tech.com
YouTube: Canal KimiLiu Charmhigh
Para más información y videos, contáctenos por correo electrónico. Responderemos a la brevedad.
