Horno de reflujo SMT sin plomo de 10 zonas CHM-PC1050 Soldadura por reflujo 3940x500mm

Horno de reflujo SMT sin plomo de 10 zonas CHM-PC1050 Soldadura por reflujo 3940x500mm
Horno de reflujo SMT sin plomo de 10 zonas CHM-PC1050 Soldadura por reflujo 3940x500mm Horno de reflujo SMT sin plomo de 10 zonas CHM-PC1050 Soldadura por reflujo 3940x500mm Horno de reflujo SMT sin plomo de 10 zonas CHM-PC1050 Soldadura por reflujo 3940x500mm Horno de reflujo SMT sin plomo de 10 zonas CHM-PC1050 Soldadura por reflujo 3940x500mm

Ampliación de imagen :  Horno de reflujo SMT sin plomo de 10 zonas CHM-PC1050 Soldadura por reflujo 3940x500mm

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: Charmhigh
Certificación: CE
Número de modelo: CHM-PC1050
Documento: CHM-PC1050 Large 10-Zone Le...en.pdf
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: $15000
Detalles de empaquetado: caja de madera contrachapada
Tiempo de entrega: 6-8 días
Condiciones de pago: T/T, Unión Occidental
Capacidad de la fuente: 50 por mes
Contacto

Horno de reflujo SMT sin plomo de 10 zonas CHM-PC1050 Soldadura por reflujo 3940x500mm

descripción
Poder de operación: 8-10kw Potencia de arranque: 82 kW (arranque inteligente por zonas: 32 kW)
Cantidad de la zona de calentamiento: Arriba 10/ fondo 10 Área de calefacción: 3940*500mm
Modo de enfriamiento forzado: Refrigeración por aire Tiempo de calentamiento: Alrededor de 15-20 minutos
Con control por ordenador: Sí, con computadora industrial Dimensiones: Largo 5800*1350*1470 mm
Peso neto: 2100 kg Modo de transporte: Malla+Riel
Resaltar:

Horno de reflujo SMT sin plomo de 10 zonas

,

Horno de soldadura por reflujo SMT 3940x500mm

,

Horno de reflujo CHM-PC1050 con garantía

Horno de Reflujo SMT sin Plomo de 10 Zonas CHM-PC1050 Soldadura por Reflujo 3940x500mm
Horno de reflujo grande automático completo CHM-PC1050 con control de PC 10 zonas de temperatura (arriba 10 + abajo 10)
Horno de reflujo SMT sin plomo, horno de soldadura SMT, tamaño de calentamiento: 3940*500mm
PC1050 Horno de soldadura por reflujo SMT sin plomo de gran tamaño y 10 zonas
Parámetro Especificación
Modelo CHM-PC1050
Parámetros de la Parte de Calentamiento Zonas de Calentamiento: Superior 10 / Inferior 10
Longitud de Calentamiento: 3940 mm
Zonas de Enfriamiento: 2
Parámetros del Transportador Ancho Máx. de PCB: 500 mm (estándar); personalizable bajo pedido
Dirección del Transportador: I → D (D → I opcional)
Rango de Ajuste del Riel: 50 - 380 mm (personalizable bajo pedido)
Fijación del Riel del Transportador: Frontal o Trasero
Altura del Transportador: 900 ± 20 mm
Sistema de Transporte: Cinta de malla + accionamiento por riel
Velocidad del Transportador: 0 - 2000 mm/min
Parámetros de Control Fuente de Alimentación: CA de 5 hilos, trifásica, 380 V, 50/60 Hz (sujeto a acuerdo técnico)
Potencia de Arranque: 82 kW (arranque inteligente por zonas: 32 kW)
Consumo de Energía (Operación Normal): Aprox. 8 - 10 kW
Tiempo de Calentamiento: Aprox. 15 - 20 min
Rango de Control de Temperatura: Temperatura Ambiente - 400 °C
Método de Control de Temperatura: Módulo de control de temperatura Siemens, control de bucle cerrado, accionamiento SSR
Precisión del Control de Temperatura: ± 1 °C
Desviación de la Distribución de Temperatura de la PCB: ± 2 °C
Modo de Control de la Máquina: PLC Siemens + PC Industrial (grado industrial, estable y confiable)
Alarma de Problemas: Anormalidad de temperatura (demasiado alta o demasiado baja después de alcanzar temperatura constante)
Alarma de Caída de Placa: Opcional
Tamaño y Peso de la Máquina Peso: Aprox. 2100 kg
Dimensiones Generales (L * An * Al): 5800 * 1350 * 1470 mm
Imágenes Reales del CHM-PC1050 (10 zonas, ancho 500mm)

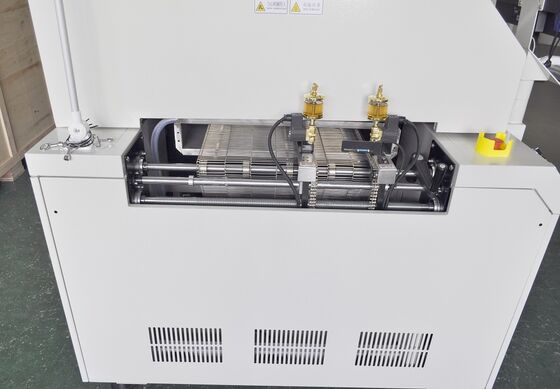

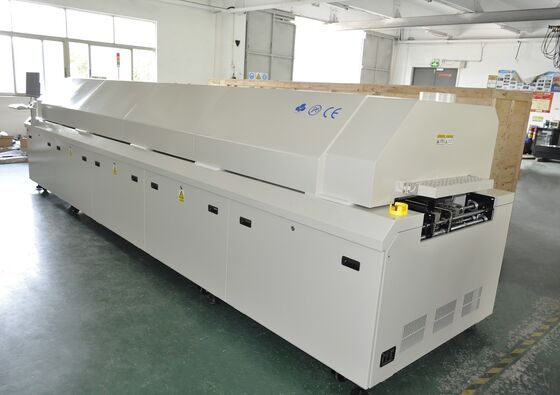

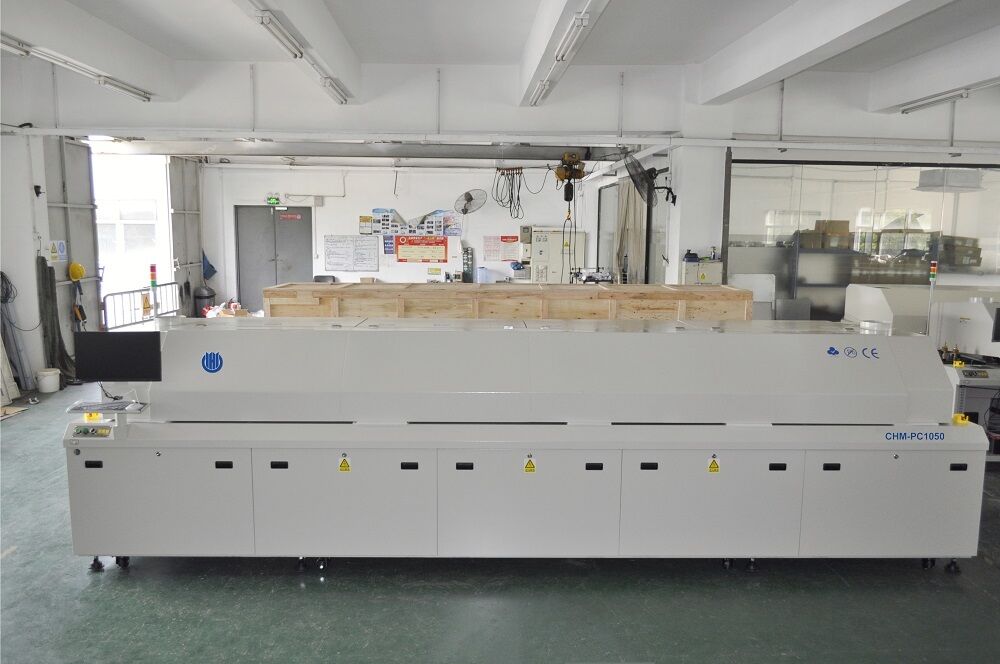

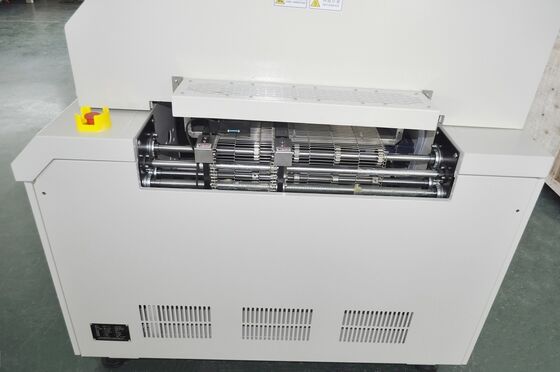

CHM-PC1050 10-zone lead-free SMT reflow oven front view CHM-PC1050 reflow oven control panel and interior view CHM-PC1050 reflow oven side view and conveyor system
Línea de Producción SMT Grande Recomendada
  1. Cargador de PCB
  2. Impresora de pasta de soldar totalmente automática GKG G5
  3. Transportador de PCB
  4. Máquina Pick and Place RS10 (10 cabezales, levitación magnética)
  5. Máquina Pick and Place TS10 (10 cabezales)
  6. Transportador de PCB
  7. Horno de reflujo de 10 zonas de temperatura CHM-PC1050
  8. AOI en línea ZHX-S820
  9. Descargador de PCB OK y NG
Garantía y Soporte

Garantía: La máquina completa tiene un período de garantía de 1 año a partir de la fecha de compra y servicio de por vida.

Siempre proporcionamos repuestos de la máquina, suministro directo confiable de fábrica.

Proporcionamos soporte de preguntas y respuestas en línea y solución de problemas, y servicio de asesoramiento técnico.

Proporcionamos servicio postventa uno a uno.Cada máquina se prueba al 100% antes de enviarla.
