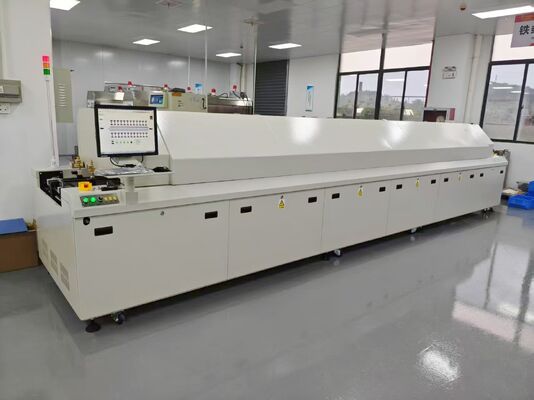

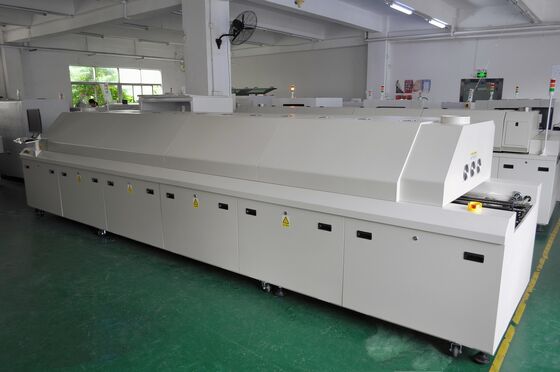

Fuego de reflujo SMT sin plomo de 12 zonas CHM-PC1260

Fuego de reflujo SMT sin plomo de 12 zonas CHM-PC1260
Fuego de reflujo SMT sin plomo de 12 zonas CHM-PC1260 Fuego de reflujo SMT sin plomo de 12 zonas CHM-PC1260 Fuego de reflujo SMT sin plomo de 12 zonas CHM-PC1260

Ampliación de imagen :  Fuego de reflujo SMT sin plomo de 12 zonas CHM-PC1260

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: Charmhigh
Certificación: CE
Número de modelo: CHM-PC1260
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: $19500
Detalles de empaquetado: caja de madera contrachapada
Tiempo de entrega: 6-8 días
Condiciones de pago: T/T, Unión Occidental
Capacidad de la fuente: 50 por mes
Contacto

Fuego de reflujo SMT sin plomo de 12 zonas CHM-PC1260

descripción
Con control por ordenador: Sí, con computadora industrial Tiempo de calentamiento: Alrededor de 15-20 minutos
Potencia de arranque: 82 kW (arranque inteligente por zonas: 32 kW) Modo de enfriamiento forzado: Refrigeración por aire
Cantidad de la zona de calentamiento: Arriba 12/ Abajo 12 Poder de operación: 8-10kw
Peso neto: 2200 kilos Dimensiones: Largo 5800*1350*1470 mm
Área de calefacción: 4680*600mm Modo de transporte: Malla+Riel
Resaltar:

Horno de reflujo SMT sin plomo de 12 zonas

,

Horno de soldadura por reflujo SMT 4680x600mm

,

CHM-PC1260 horno de reflujo con garantía

Horno de reflujo SMT sin plomo de 12 zonas CHM-PC1260

CHM-PC1260 Horno de reflujo de gran tamaño de carril automático completo con control PC con 12 zonas de temperatura (12 superior + 12 inferior)

Horno de reflujo SMT sin plomo para aplicaciones de soldadura SMT, con un tamaño de calefacción de 3940*600 mm

Especificaciones técnicas
Información del modelo
Modelo Se trata de una prueba de la complejidad de los productos.
Parámetros del sistema de calefacción
Zonas de calefacción 12 superior / 12 inferior
Duración del calentamiento Cubiertas
Zonas de enfriamiento 2
Parámetros del sistema de transporte
Ancho máximo del PCB 600 mm (estándar); personalizable bajo petición
Dirección del transportador L → R (R → L es opcional)
Rango de ajuste del carril 50 - 380 mm (se puede personalizar a petición)
Fijación del carril transportador Frente o trasero
Altura del transportador Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1 y M2.
Sistema de transporte Cinturón de malla + accionamiento del carril
Velocidad del transportador Se aplicarán las siguientes medidas:
Parámetros del sistema de control
Fuente de alimentación AC de 5 alambres, de 3 fases, 380 V, 50/60 Hz (sujeto a acuerdo técnico)
Potencia de arranque 82 kW (puesta en marcha inteligente en zonas: 32 kW)
Consumo de energía (funcionamiento normal) Aproximadamente 8 - 10 kW
Tiempo de calentamiento Aproximadamente 15 o 20 minutos.
Rango de control de la temperatura Temperatura ambiente - 400 °C
Método de control de la temperatura Modulo de control de temperatura de Siemens, control de circuito cerrado, transmisión SSR
Precisión del control de la temperatura ± 1 °C
Desviación de la distribución de la temperatura del PCB ± 2 °C
Modo de control de la máquina Siemens PLC + PC industrial (de calidad industrial, estable y confiable)
Alerta de problemas Anormalidad de la temperatura (demasiado alta o demasiado baja después de alcanzar una temperatura constante)
Alarma de caída del tablero No se puede optar
Dimensiones físicas y peso
Peso Aproximadamente 2300 kg
Dimensiones generales (L * W * H) 6200 * 1350 * 1470 mm
Imágenes del producto

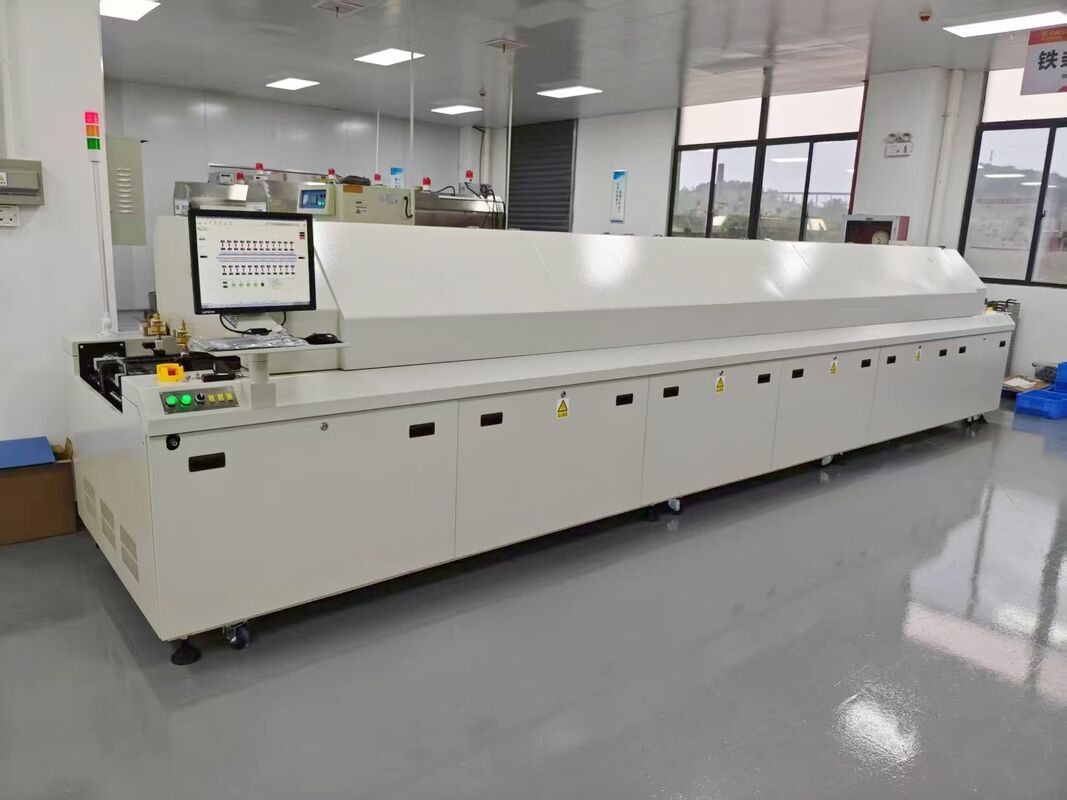

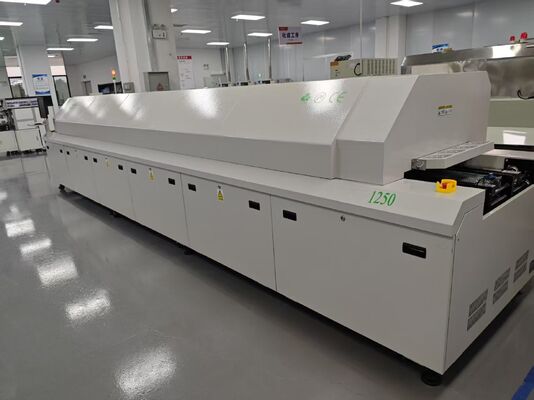

CHM-PC1260 12-zone lead-free SMT reflow oven front view CHM-PC1260 12-zone lead-free SMT reflow oven side view
Se recomienda una línea de producción SMT grande
  • Cargador de PCB
  • Impresora de pasta de soldadura totalmente automática GKG G5
  • transportador de PCB
  • Máquina de recogida y colocación RS10 (10 cabezas, maglev)
  • Máquina de recogida y colocación TS10 (10 cabezas)
  • transportador de PCB
  • 12 zonas de calefacción horno de reflujo CHM-PC1260
  • El AOI en línea ZHX-S820
  • Descargador de PCB OK y NG
Garantía y soporte

La máquina completa tiene un período de garantía de 1 año desde el momento de la compra con soporte de servicio de por vida.

Proporcionamos un suministro fiable de piezas de repuesto directamente de la fábrica y un soporte técnico integral que incluye:

  • Apoyo en línea de preguntas y respuestas y solución de problemas
  • Servicio de asesoramiento técnico
  • Servicio postventa uno a uno
  • Cada máquina está 100% probada antes del envío
Apoyo técnico

¿ Qué haces?
Teléfono móvil/WhatsApp: +86 135 106 75756
El correo electrónico:kimi@charmhigh-tech.com.

Canal de YouTube:
https://www.youtube.com/@KimiLiuCharmhigh/videos

Para obtener más información y contenido de vídeo, póngase en contacto con nosotros por correo electrónico.
