Línea SMT pequeña de alta precisión con 3040 Impresora CHM-551 Montador T961 Horno

Línea SMT pequeña de alta precisión con 3040 Impresora CHM-551 Montador T961 Horno
High Precision Small SMT Line with 3040 Printer CHM-551 Mounter T961 Oven
Línea SMT pequeña de alta precisión con 3040 Impresora CHM-551 Montador T961 Horno Línea SMT pequeña de alta precisión con 3040 Impresora CHM-551 Montador T961 Horno Línea SMT pequeña de alta precisión con 3040 Impresora CHM-551 Montador T961 Horno Línea SMT pequeña de alta precisión con 3040 Impresora CHM-551 Montador T961 Horno Línea SMT pequeña de alta precisión con 3040 Impresora CHM-551 Montador T961 Horno Línea SMT pequeña de alta precisión con 3040 Impresora CHM-551 Montador T961 Horno

Ampliación de imagen :  Línea SMT pequeña de alta precisión con 3040 Impresora CHM-551 Montador T961 Horno

Datos del producto:
Lugar de origen: China
Nombre de la marca: Charmhigh
Certificación: CE
Número de modelo: Impresora de plantillas 3040 / CHM-551 / T961 Horno de reflujo
Documento: Charmhigh CHM-551 - Catalog...og.pdf
Pago y Envío Términos:
Cantidad de orden mínima: 1 sistema
Precio: $9400
Detalles de empaquetado: caja de madera
Tiempo de entrega: 1-3 días laborables
Condiciones de pago: T/T; Western Union
Capacidad de la fuente: 50 por mes
Contacto

Línea SMT pequeña de alta precisión con 3040 Impresora CHM-551 Montador T961 Horno

descripción
Stencil printer: 3040 high precision printer manual type CHM-551: 4 heads 50 feeders with auto change nozzle
T961: Conveyor reflow oven, 6 temperature zones SMT line: High precision small SMT line
Resaltar:

3040 SMT Chip Mounter

,

CHM-550 SMT Chip Mounter

,

Cadena de producción de CHM-550 SMT

PEQUEÑA PRODUCCIÓN SMT PEQUEÑA LÍNEA SMT 3040 Impresora de plantilla CHM-551 SMT Chip Mounter Reflujo Oven T961
Descripción general del producto

Esta pequeña línea de producción SMT de alta precisión es ideal para una pequeña producción de lotes, ensamblaje de PCB y soluciones económicas de SMT. Perfecto para empresas de inicio, educación universitaria y aplicaciones de investigación.

Cuenta con una alta configuración con soporte mínimo de componentes de 0201, (xy) ± 0.05 mm de precisión y CPK≥1.0.

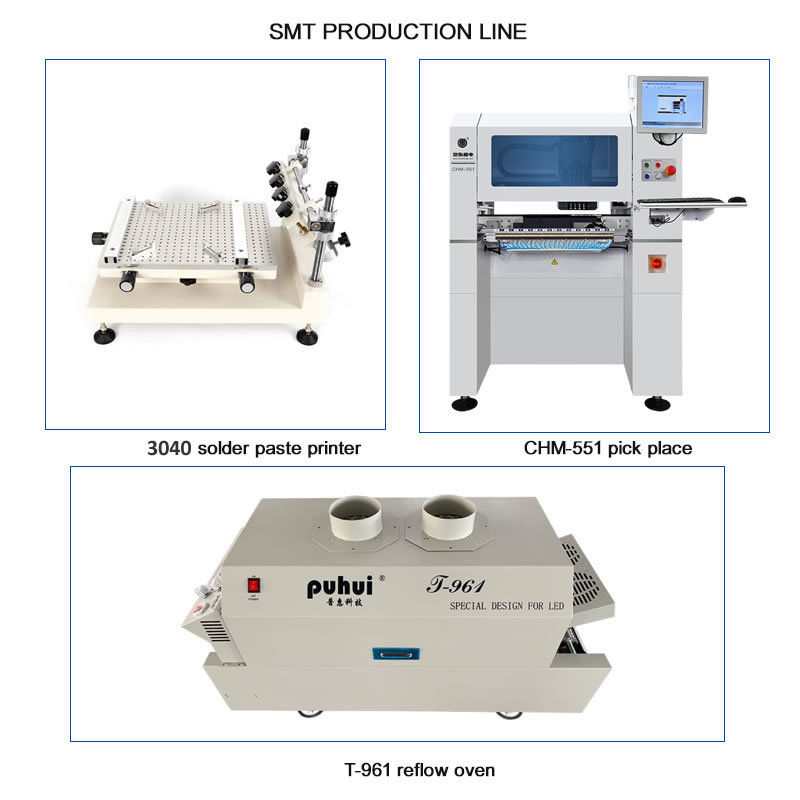

Componentes del producto
Componente Presupuesto
Impresora de plantilla 3040 Tipo de manual de impresora de alta precisión
CHM-551 4 cabezas 50 alimentadores con boquilla de cambio automático
T961 Horno de reflujo transportador, 6 zonas de temperatura
Línea SMT Línea SMT pequeña de alta precisión
Especificaciones técnicas
1. Impresora de plantilla 3040
Tipo Manual
GW 23 kg
Área de impresión máxima 250*400 mm
Tamaño de embalaje L 66 cm x W 50cm x h 28 cm

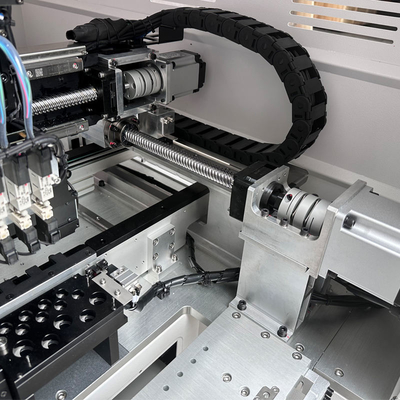

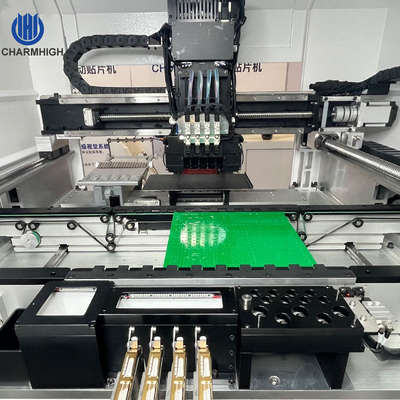

2. CHM-551 Pick and Place Machine
Dimensiones 1050 mm (l) x 1050 mm (w) x 1360 mm (h)
Peso 310 kg
Fuente de alimentación AC220V (50Hz, fase única) 1.5kW
Velocidad de montaje 11500cph (óptimo); IPC9850: 8850cph
Precisión de montaje (Xy) ± 0.05 mm; CPK≥1.0
Tipo de componente 0201/0402/0603 ～ 5050/SOT/SOP/QFP/QFN/BGA, etc.

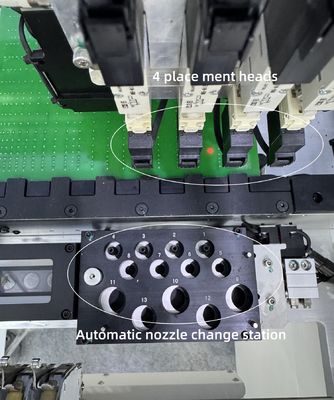

Cambio de boquilla Cambio de boquilla automática (biblioteca de boquilla de 13 hoyos)

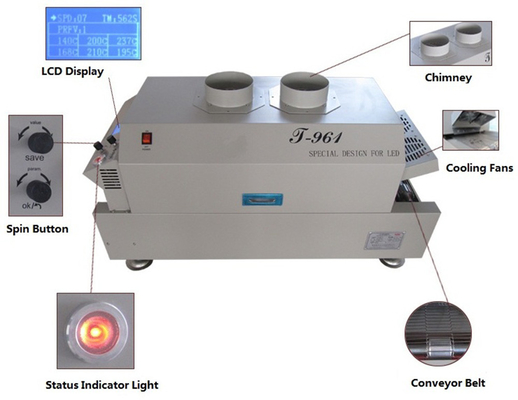

3. T961 horno de reflujo
Modelo T-961
Cantidad de la zona de calentamiento Superior 3/down 3
Longitud de la zona de calentamiento 730 mm
Ancho máximo de PCB 230 mm
Rango de control de temperatura Temperatura ambiente-300 ° C
Precisión del control de temperatura ± 1 ° C
Lista de piezas
Artículo Cantidad Artículo Cantidad
Machina de selección y lugar 1 Pinos 1
Boquillas 8 Llave hexágono interna 1
Caja de herramientas 1 Aceite lubricante 1
Tarjeta de garantía 1 Filtrar 4
Manual de usuario 1 Conector rápido 1
Imágenes de productos
Línea SMT pequeña de alta precisión con 3040 Impresora CHM-551 Montador T961 Horno 0 Línea SMT pequeña de alta precisión con 3040 Impresora CHM-551 Montador T961 Horno 1 Línea SMT pequeña de alta precisión con 3040 Impresora CHM-551 Montador T961 Horno 2 Línea SMT pequeña de alta precisión con 3040 Impresora CHM-551 Montador T961 Horno 3
Seguro de calidad

Charmhigh Factory Supply con garantía de calidad. Cada máquina se prueba 100% antes del envío.

Nota:La máquina de selección y lugar SMT CHM-551 solo requiere conexión a una fuente de aire externa (preparada por el cliente). No se necesitan otros accesorios.

Servicio y garantía
  • Garantía de 1 año desde la fecha de compra con el servicio de por vida
  • Suministro directo de fábrica de repuestos
  • Q/A en línea y soporte de solución de problemas
  • Servicio postventa uno a uno
  • Cada máquina 100% probada antes del envío
