Charmhigh Alta precisión 4 cabezas SMT Selección y colocación máquina cambio automático de boquilla CPKCPK≥1.0

Charmhigh Alta precisión 4 cabezas SMT Selección y colocación máquina cambio automático de boquilla CPKCPK≥1.0
Charmhigh Alta precisión 4 cabezas SMT Selección y colocación máquina cambio automático de boquilla CPKCPK≥1.0 Charmhigh Alta precisión 4 cabezas SMT Selección y colocación máquina cambio automático de boquilla CPKCPK≥1.0 Charmhigh Alta precisión 4 cabezas SMT Selección y colocación máquina cambio automático de boquilla CPKCPK≥1.0 Charmhigh Alta precisión 4 cabezas SMT Selección y colocación máquina cambio automático de boquilla CPKCPK≥1.0

Ampliación de imagen :  Charmhigh Alta precisión 4 cabezas SMT Selección y colocación máquina cambio automático de boquilla CPKCPK≥1.0

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: Charmhigh
Certificación: CE
Número de modelo: Se aplican las siguientes medidas:
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: $7800 & 9000
Detalles de empaquetado: Caja de madera
Tiempo de entrega: 3-5 días laborables
Condiciones de pago: T/T, Western Union
Capacidad de la fuente: 100 por mes
Contacto

Charmhigh Alta precisión 4 cabezas SMT Selección y colocación máquina cambio automático de boquilla CPKCPK≥1.0

descripción
Cabezas: 4 cabezas (con boquilla Samsung) Tamaño del PCB: Los datos de las pruebas de ensayo deben ser publicados en el Diario Oficial de la Unión Europea.
Velocidad: CHM-551 y CHM-650: 8850cph (real) El alimentador: Apoya 50 piezas de alimentadores YAMAHA (tanto neumáticos y alimentadores eléctricos)
Componente: 0201 0402 0603 0805 1206 COMPENSACIÓN del BORRACHÍN TSOP del transistor de LED2835 LED5050, 0.5m m P sistema: Windows, el ordenador viene junto con la máquina
La cámara: ambas 4 cámaras pequeñas + 1 gran IC + 2 cámaras de marca Entrega del PWB: CHM-551: tren de una sección; CHM-650: tren de tres secciones
Peso neto: 551: 320kg; 650: 420kg Cambio automático de la boquilla: 551: con posición 13; 650: con posición 19
Resaltar:

Cadena de producción de la asamblea CHMT761P6

,

Cadena de producción de la asamblea de PNP

,

Máquina vertical de Pnp

CP de alta precisión- ¿ Qué?≥ 1.0 T.2 tipos Charmhigh avanzado pequeño 4 cabezas SMT pick and place máquina

Tipo vertical +Cambio automático de boquilla + tornillo de bola + software inteligente +Protocolos de comunicación de línea SMT


El catálogo de CHM-551: CHM-551 - Catálogo.pdf

El catálogo de CHM-650: Charmhigh CHM-650 Catálogo.pdf

Las mismas configuraciones para los dos modelos:
1Tipo vertical + 4 cabezas 50 alimentadores + (4 cámaras pequeñas,1 cámara grande, 2 cámaras de marca) + tornillo de bola + cambio automático de boquilla + CPK≥ 1.0
2. Alimentador: 2 opciones: Alimentador neumático Yamaha / Alimentador eléctrico (compra por separado)
3Corrección automática para recoger componentes, operación integrada con ordenador industrial incorporado con sistema de ventanas.
4. Precisión y velocidad de montaje: todos los componentes soportados 0201, 0402-5050, SOP, QFN, TQFP, BGA... etc. velocidad real 8850CPH.

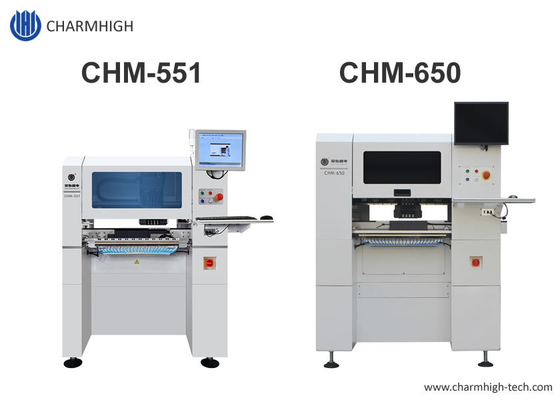

Diferencias entre los dos modelos:
1El tamaño del PCB: CHM-551: 350x270mm; CHM-650: 400X350mm
3Transporte de PCB: CHM-551: transportador automático de PCB de una sección; CHM-650: transportador automático de 3 secciones
4Dimensiones: CHM-551: 1050x1050x1360 mm; CHM-650: 1280x1190x1500 mm (más grande)

5Peso neto: CHM-551: 320 kg; CHM-650: 420 kg (más pesado)

Descripción:
Estos dos modelos son modelos inteligentes actualizados lanzados por Charmhigh.
Son una ingeniosa máquina de recogida y colocación SMT de 4 cabezas caracterizada por 50 pilas de alimentación.
4 cabezas con capacidad de rotación de 360 grados con boquilla Samsung, soporte para alimentadores neumáticos Yamaha, alimentadores eléctricos, alimentadores de palo con componentes tubulares, corrección automática para recoger componentes,funcionamiento integrado con ordenador industrial incorporado.
Es un modelo de bajo costo con alta configuración, lo más destacado es que tienen una precisión muy alta, un largo tiempo de vida, el componente min 0201 soportado para este tipo de máquina de escritorio pequeña.Puedes usar esta pequeña máquina.para la producción de lotes pequeños con un resultado de colocación perfecto del 100%.



Especificaciones del CHM-551
Las dimensiones Se trata de un sistema de control de la velocidad.
Peso 320 kg de peso
El poderSuministro AC220V (50Hz, de una sola fase), 1,5 kW
Suministro de aire 0Se aplicarán las siguientes medidas:
Generación de vacío Japón Generador de vacío PISCO
Cabeza de montaje 4 cabezas
Velocidad de montaje Se aplican las siguientes medidas:
Una mayor precisión (XY) ± 0,06 mm; CPK≥1.0
Precisión de control 5 μm
Altura del componente 12 mm
Tipo de componente

0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, etc. El objetivo de las medidas de control es garantizar que los productos estén protegidos contra el riesgo de contaminación.

(resistor/condensador/diodo/triodo/LED/IC, etc.)
espesor del PCB 0.6 mm~3.5 mm
Tamaño del PCB Se aplicará el procedimiento siguiente:
Entrega de PCB Convectores automáticos de una sola sección

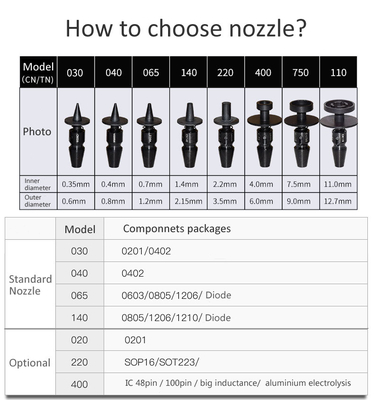

Cambio de boquilla Cambio automático de la boquilla (biblioteca de boquillas de 13 agujeros)
Sistema de control

Computadora industrial incorporada (sistema Windows)

equipado con monitor, teclado y ratón
Sistema de accionamiento Eje X&Y accionado por servomotores; con aceleración y desaceleración flexibles en curva S
Sistema de transmisión Tornos de bolas + guía lineal

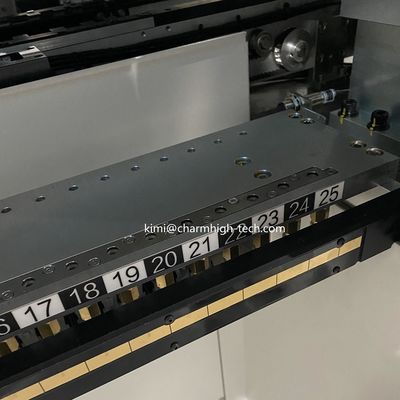

Sistema de alimentación

50 YamahaLas ranuras de alimentación neumáticas/eléctricas estándar de 8 mm

(también adecuado para bandeja de IC + palo/tubo/alimentador de vibración)
Sistema de visión

una cámara de instantáneas x 4 (tamaño del componente aplicable: 14 mmx14 mm);

una cámara de circuito integrado x 1 (tamaño del componente aplicable: 36mmx36mm);

Marque la cámara x 2

Charmhigh Alta precisión 4 cabezas SMT Selección y colocación máquina cambio automático de boquilla CPKCPK≥1.0 0


Especificaciones del CHM-650
Las dimensiones 1280 mm ((L) x 1190 mm ((W) x 1050 mm ((H)
Peso 310 kg de peso
El poderSuministro AC220V/110V (50Hz, 1 fase), 2.1kW
Suministro de aire 0Se trata de un sistema de transmisión de luz de alta intensidad.
Generación de vacío Generador de vacío
Cabeza de montaje 4 cabezas
Velocidad de montaje 9000cph (lo mejor)
Una mayor precisión Se aplicarán las siguientes medidas:
Precisión de control 5 μm
Altura del componente 12 mm
Tipo de componente

0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, etc. El objetivo de las medidas de control es garantizar que los productos estén protegidos contra el riesgo de contaminación.

(resistor/condensador/diodo/triodo/LED/IC, etc.)
espesor del PCB 0.6 mm~3.5 mm
Tamaño del PCB Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2.
Transporte de PCB Transporte automático de tres trenes
Cambio de boquilla Cambio automático de la boquilla (19 agujeros de la biblioteca de boquilla)
Sistema de control

Computadora industrial incorporada (sistema Windows)

equipado con monitor, teclado y ratón
Sistema de accionamiento Eje X&Y accionado por servomotores; con aceleración y desaceleración flexibles en curva S
Sistema de transmisión Tornos de bolas + guía lineal
Sistema de alimentación

50 ranuras de alimentación neumática/eléctrica estándar de 8 mm de Yamaha

(también adecuado para bandeja de IC y alimentador de bastón)
Sistema de visión

Foto instantánea de la cámara x4 (talla del componente aplicable:16 mm x 16 mm);

IC camerax1 (talla del componente aplicable:36 mm x 36 mm);

Marcado con camerax2


Yamaha alimentador neumático y alimentador eléctrico ambos compatibles:
Opción: 8 mm, 12 mm, 16 mm, 24 mm, alimentador de vibración, bandeja de IC (compra por separado)

Charmhigh Alta precisión 4 cabezas SMT Selección y colocación máquina cambio automático de boquilla CPKCPK≥1.0 1
Charmhigh Alta precisión 4 cabezas SMT Selección y colocación máquina cambio automático de boquilla CPKCPK≥1.0 2

Charmhigh Alta precisión 4 cabezas SMT Selección y colocación máquina cambio automático de boquilla CPKCPK≥1.0 3



Charmhigh Alta precisión 4 cabezas SMT Selección y colocación máquina cambio automático de boquilla CPKCPK≥1.0 4


Servicio y garantía:
La máquina completa tiene un período de garantía de 1 año a partir del momento de la compra y servicio de por vida.
Siempre proporcionamos piezas de repuesto de la máquina, fábrica de suministro directo confiable.
Proporcionamos un servicio de asesoramiento técnico y apoyo de preguntas y respuestas en línea.
Proporcionar un servicio postventa uno a uno.Cada máquina fue probada al 100% antes de embarcar.
Apoyo técnico y contacto:
Kimi Liu, ahora.
Charmhigh Tecnología Limitada
Mob/ WhatsApp: 0086 135 106 75756 El número de teléfono es:
Por Skype: Kimiliu89
El correo electrónico:kimi@charmhigh-tech.com.
Bienvenido a seguirnos enEn YouTube: https://www.youtube.com/@KimiLiuCharmhigh/videos
Si desea ver más información y vídeos, póngase en contacto con nosotros por correo electrónico.
Le responderemos la primera vez.
