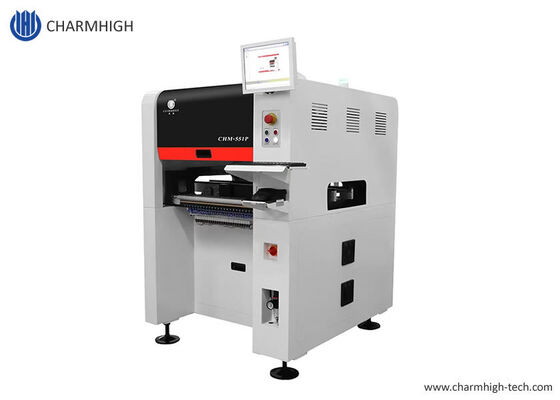

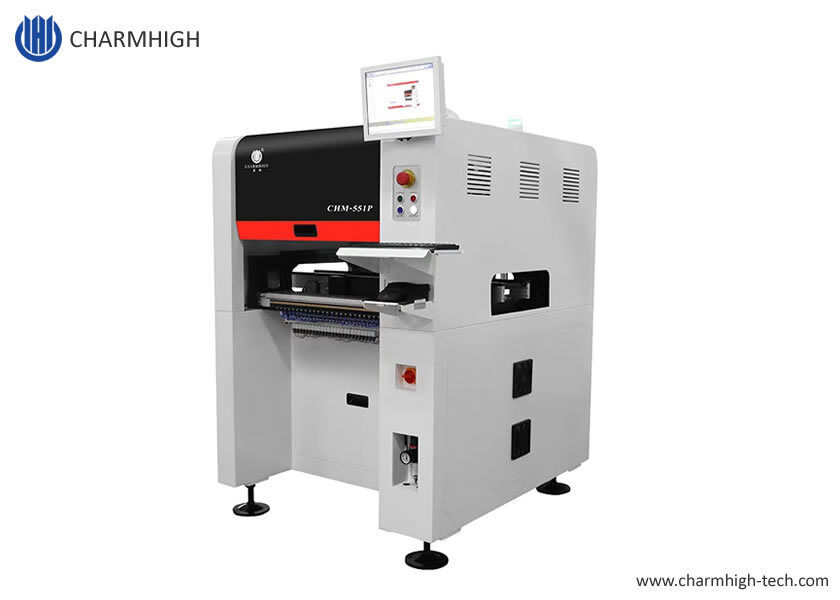

Máquina de recogida y colocación SMD de estructura de hierro fundido con 4 cabezas CHM-551P

Máquina de recogida y colocación SMD de estructura de hierro fundido con 4 cabezas CHM-551P
Cast-iron Structure 4-head CHM-551P SMD Pick and Place Machine
Máquina de recogida y colocación SMD de estructura de hierro fundido con 4 cabezas CHM-551P Máquina de recogida y colocación SMD de estructura de hierro fundido con 4 cabezas CHM-551P Máquina de recogida y colocación SMD de estructura de hierro fundido con 4 cabezas CHM-551P Máquina de recogida y colocación SMD de estructura de hierro fundido con 4 cabezas CHM-551P Máquina de recogida y colocación SMD de estructura de hierro fundido con 4 cabezas CHM-551P

Ampliación de imagen :  Máquina de recogida y colocación SMD de estructura de hierro fundido con 4 cabezas CHM-551P

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: Charmhigh
Certificación: CE
Número de modelo: CHM-551P
Documento: Charmhigh CHM-551P - Catalo...og.pdf
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: $9000
Detalles de empaquetado: Caja de madera
Tiempo de entrega: 2-3 días
Condiciones de pago: T/T, Unión Occidental
Capacidad de la fuente: 30 por mes
Contacto

Máquina de recogida y colocación SMD de estructura de hierro fundido con 4 cabezas CHM-551P

descripción
Tamaño máximo de PCB: 350 mm (largo) x 280 mm (ancho) (estándar) Alimentador: alimentadores de 50pcs Yamaha (alimentador neumático y eléctrico)
Sistema operativo: Sistema de Linux Calibración fiducial: El auto calibra el punto de la marca
Altura del componente: 12mm Velocidad de montaje: 14400cph
Peso neto: 310 kilos BOQUILLA: Cambiador de boquilla automático con biblioteca de boquilla de 13pcs
Dimensión: 1020 mm (largo) x 1180 mm (ancho) x 1450 mm (alto) Precisión de montaje: (XY) ±0,035 mm CPK≥1,0

Máquina de recogida y colocación SMD de estructura de hierro fundido con 4 cabezas CHM-551P
Resumen del producto

Actualizar CHM-551P 4-cabeza SMT recoger y colocar la máquina por Charmhigh (actualizado de CHM-551)

Alta velocidad 14400 CPH, mayor precisión 0201 ~ 30 * 30mm área, marco de hierro fundido con alta estabilidad.

Transportador de PCB automático, 50 alimentadores 4 cabezas robot de selección y colocación SMT. CHM-551P Máquina de selección y colocación SMT (con cambio automático de boquilla) para la producción por lotes SMT. 0201 soportado. Soporte de prueba CPK.Solución económica para el montaje SMT, la producción de lotes pequeños.

Características actualizadas en comparación con el CHM-551
  • Velocidad más alta, de 11500 a 14400 CV.
  • Cuadro de hierro fundido, mayor rigidez
  • Diseño elegante, hermosa apariencia
Las especificaciones del CHM-551P
Las dimensiones 1020 mm ((L) x 1180 mm ((W) x 1450 mm ((H)
Peso 556 kg
Fuente de alimentación AC220V (50Hz, de una sola fase) 1,5kw (potencia media 350w)
Suministro de aire 0La presión de los gases de efecto invernadero se calculará en función de la temperatura del aire.
Generación de vacío Pampas de vacío incorporadas
Cantidad de cabezas de montaje 4 cabezas
Velocidad de montaje 14400CPH (lo mejor)
Una mayor precisión (XY) ± 0,035 mm; CPK≥1.0
Altura del componente 12 mm
Tipo de componente 0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA, etc. (resistores/condensadores/diodos/triodos/LED/IC, etc.) 0201 a componentes más grandes con un tamaño de 30*30 mm
espesor del PCB 0.6 mm~3.5 mm
Tamaño del PCB Se aplicará el método de ensayo de la comprobación de los resultados de ensayo de la prueba de ensayo de la prueba de ensayo.
Cambio de boquilla Cambio automático de la boquilla (biblioteca de boquillas de 13 agujeros)
Sistema de control Sistema Linux, equipado con monitor, teclado y ratón
Sistema de accionamiento Eje X&Y accionado por servomotores; con aceleración y desaceleración flexibles en curva S
Sistema de transmisión Tornos de bolas + guía lineal
Sistema de alimentación 50 pilas de alimentación neumática / eléctrica estándar de 8 mm de Yamaha (también adecuadas para bandeja de IC y alimentación de palo)
Sistema de visión La cámara de instantánea x4 (tamaño del componente aplicable: 14 mm × 14 mm); la cámara del IC x1 (tamaño del componente aplicable: 30 mm × 30 mm); la cámara de marca x2
Imágenes del producto

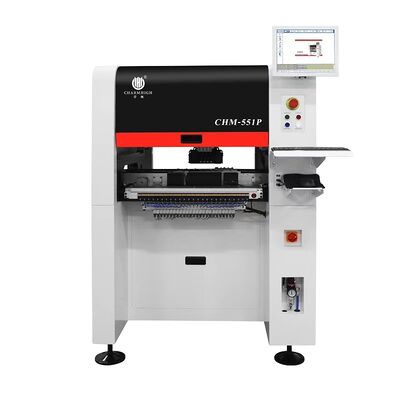

CHM-551P SMD Pick and Place Machine front view CHM-551P machine close-up detail

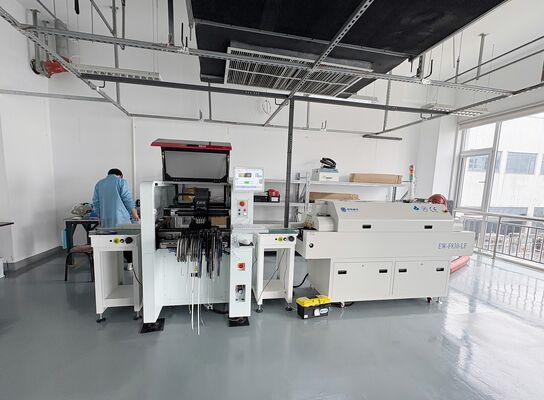

Sitio del cliente

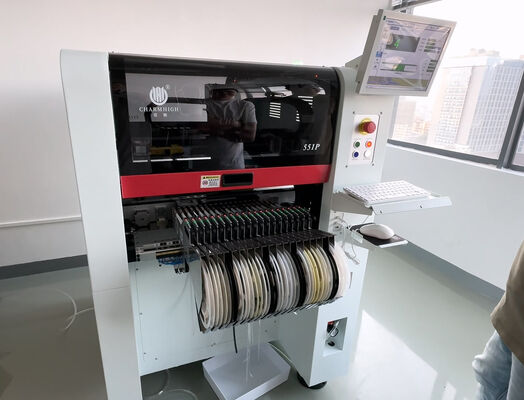

CHM-551P in customer production environment CHM-551P machine operation view CHM-551P control system interface CHM-551P mounting head detail

Charmhigh SMT, suministro de fábrica, entrega rápida.

Charmhigh, la mejor marca china.

Charmhigh brand logo
Lista de piezas del CHM-551P
Punto de trabajo Cantidad Punto de trabajo Cantidad
Máquina de recogida y colocación 1 Las pinzas 1
Las bombillas 8 Apagón de hexágono interno 1
Caja de herramientas 1 Aceite lubricante 1
Tarjeta de garantía 1 El filtro 4
Manual del usuario 1 Conector rápido 1
Informe de ensayo 1 Pad del ratón 1
El cepillo 1 Cable de alimentación 1
CHM-551P parts and accessories
Línea de producción SMT recomendada
  1. Impresora de pasta de soldadura 3250
  2. CHM-551P SMD robot de recogida y colocación
  3. Horno de reflujo CHM-830F
Complete SMT production line setup

Por favor, tenga en cuenta:La máquina de recoger y colocar está completa con todos los accesorios incluidos en el paquete, máquina lista para usar!Lo único que necesita para preparar es un compresor de aire externo (alimento de aire para los alimentadores y ANC)Por favor, compra esta máquina con confianza.

Servicio y garantía

La máquina completa tiene un período de garantía de 1 año a partir del momento de la compra y servicio de por vida.

Siempre proporcionamos piezas de repuesto de la máquina, suministro directo de la fábrica con garantía.

Proporcionamos un servicio de asesoramiento técnico y apoyo de preguntas y respuestas en línea.

Proporcionamos un servicio postventa uno a uno.Cada máquina fue probada al 100% antes de embarcar.

Apoyo técnico

Kimi Liu: Mob/ WhatsApp: +8613510675756 También está disponible en:

El correo electrónico:kimi@charmhigh-tech.com.

Bienvenido a seguirnos en YouTube:https://www.youtube.com/c/KimiLiuCharmhigh/videos

Si desea más información, póngase en contacto con nosotros por correo electrónico.
