Charmhigh CHM-650 Máquina avanzada de recogida y colocación SMT 4 cabezas 50 alimentadores
CHM-650 Principales características:
1Número de modelo: CHM-650
2La marca: Charmhigh
3Configuración principal: Tipo de escritorio + entrega automática de PCB + 4 cabezas 50 alimentadores + servomotor de Panasonic + cambio automático de boquilla + tornillo de bola + riel de guía lineal + 7 cámaras + software inteligente actualizado
4. Alimentador: 2 opciones: Alimentador eléctrico Yamaha / Alimentador neumático (alimentadores comprados por separado)
5Área máxima del PCB: 400*350 mm; altura máxima del componente: 12 mm
6. Viene con computadora y teclado y ratón con sistema Windows
7. Componente: 0201, 0402-5050, SOP, QFN, TQFP, BGA... etc. Los componentes de las máquinas de la serie A son los siguientes:

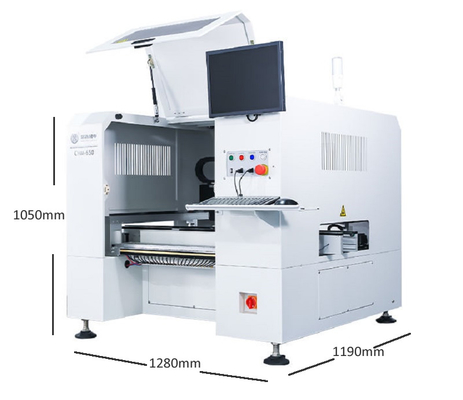

8. Dimensión: 1280 ((L) * 1190 ((W) * 1050 ((H) mm, AC220V (50/60Hz)
9Tiempo de entrega: 3 a 5 días hábiles
10. Entrega: por tren / por aire / por mar / recoger de nuestra fábrica directamente / enviar a China almacén
11Método de pago: transferencia bancaria (T/T)
12Embalaje: caja de madera contrachapada
Video de trabajo de YouTube:
El número de unidad de carga de la unidad de carga de la unidad de carga de la unidad de carga de la unidad de carga de la unidad de carga de la unidad de carga.
En la actualidad, el gobierno de la República Popular China está trabajando en la creación de un sistema de protección de datos.
Mantenimiento de la mezcla CHM-650:
¿Qué es lo que está pasando?
CHM-650 de trabajo de vídeo de un cliente búlgaro:
¿Qué es lo que está pasando?

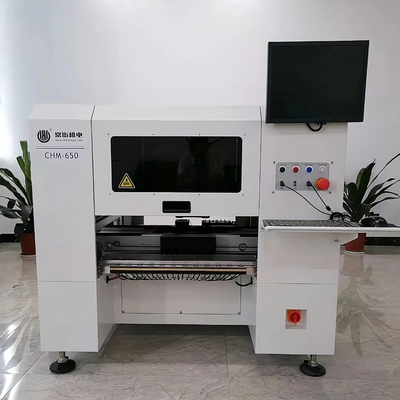

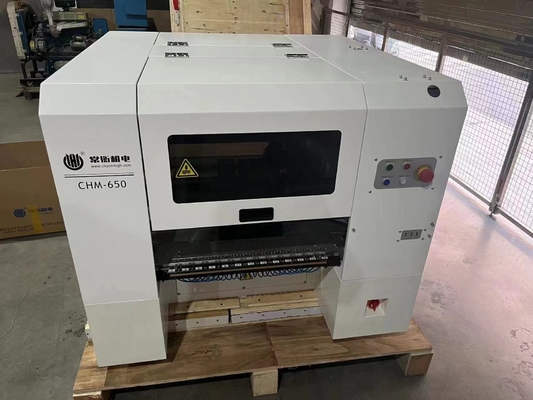

Imagen real del CHM-650 4 cabezas robot de selección y colocación en la fábrica:
¿Qué es lo que está sucediendo?
| Especificaciones del CHM-650 |
| Las dimensiones |
1280 mm ((L) x 1190 mm ((W) x 1050 mm ((H) |
| Peso |
310 kg de peso |
| El poderSuministro |
AC220V (50Hz, 1 fase), 2,1 kW |
| Suministro de aire |
0Se trata de un sistema de transmisión de luz de alta intensidad. |
| Generación de vacío |
Generador de vacío |
| Cabeza de montaje |
4 cabezas |
| Velocidad de montaje |
9000cph (lo mejor) |
| Una mayor precisión |
(XY) ±0,05 mm;CPK ≥ 1.0 |
| Precisión de control |
5 μm |
| Altura del componente |
12 mm |
| Tipo de componente |
0201El número de unidades de producción es el número de unidades de producción.
(resistores/condensadores/diodos/triodos/LED/IC, etc.)
|
| espesor del PCB |
0.6 mm~3.5 mm |
| Tamaño del PCB |
Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2. |
| Transporte de PCB |
Transporte automático de tres trenes |
| Cambio de boquilla |
Cambio automático de la boquilla (19 agujeros de la biblioteca de boquilla) |
| Sistema de control |
Computadora industrial incorporada (sistema Windows)
equipado con monitor, teclado y ratón
|
| Sistema de accionamiento |
Eje X&Y accionado por servomotores; con aceleración y desaceleración flexibles en curva S |
| Sistema de transmisión |
Tornos de bolas + guía lineal |
| Sistema de alimentación |
50 ranuras de alimentación neumática/eléctrica estándar de 8 mm de Yamaha
(también adecuado para bandeja de IC y alimentador de bastón)
|
| Sistema de visión |
Foto instantánea de la cámara x4 (talla del componente aplicable:16 mm x 16 mm);
IC camerax1 (talla del componente aplicable:36 mm x 36 mm);
Marcado con camerax2
|
Característica def Máquina de montaje SMT CHM-650
- La operación es simple y fácil de entender con la interfaz de operación china.
- Equipado con sistema de posicionamiento CCD, compensación automática de posicionamiento de visión, corrección de desviación anticipada del tablero.
- La vía de transporte de gran tamaño es adecuada para placas de PCB de varios tamaños.
- La válvula de inyección de alta velocidad sin contacto permite el movimiento continuo de la cabeza de distribución y una alta eficiencia.
- El uso de válvulas de inyección aporta una alta fiabilidad y consistencia de la distribución, así como una alta productividad y utilización de materiales
- Monitoreo en tiempo real de la cantidad de pegamento, aviso automático de baja cantidad de pegamento
- Configurar un sistema de control industrial con un SSD de alta velocidad de gran capacidad, acceso de alta velocidad para garantizar la velocidad de respuesta del sistema
Cada lado 25pcs alimentadores, total de 50pcs alimentadores de cinta apoyados: (Yamaha alimentador eléctrico + neumático ambos adecuados)
8/12/16/24/32/44mm alimentador, alimentador de palo, bandeja IC apoyado, estas partes necesitan ser comprados por separado.

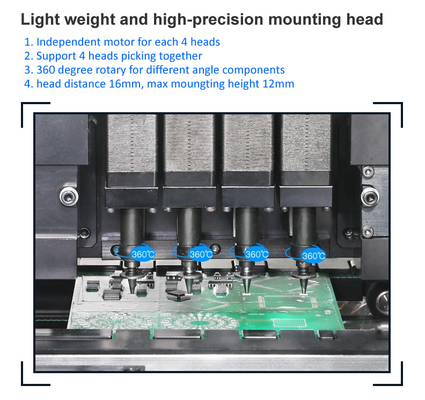

4 cabezas con boquillas Samsung:
Por favor, tenga en cuenta:
La máquina de recoger y colocar está completa con todos los accesorios incluidos en el paquete.
Es necesario comprar los alimentadores por separado y debe preparar un compresor con un tubo de diámetro exterior de 10 mm (alimento de aire para los alimentadores, ANC, tapones de PCB...)
Introducción del tubo en la parte posterior de la máquina.
Por favor, compre esta máquina con confianza. ¡Disfrute con su máquina de recoger y colocar!
Servicio y garantía:
La máquina completa tiene un período de garantía de 1 año a partir del momento de la compra y servicio de por vida.
Siempre proporcionamos piezas de repuesto de máquinas, fábrica confiable suministro directo.
Proporcionamos un servicio de asesoramiento técnico y apoyo de preguntas y respuestas en línea.
Proporcionar un servicio postventa uno a uno. Cada máquina 100% probado bien antes de enviar.
