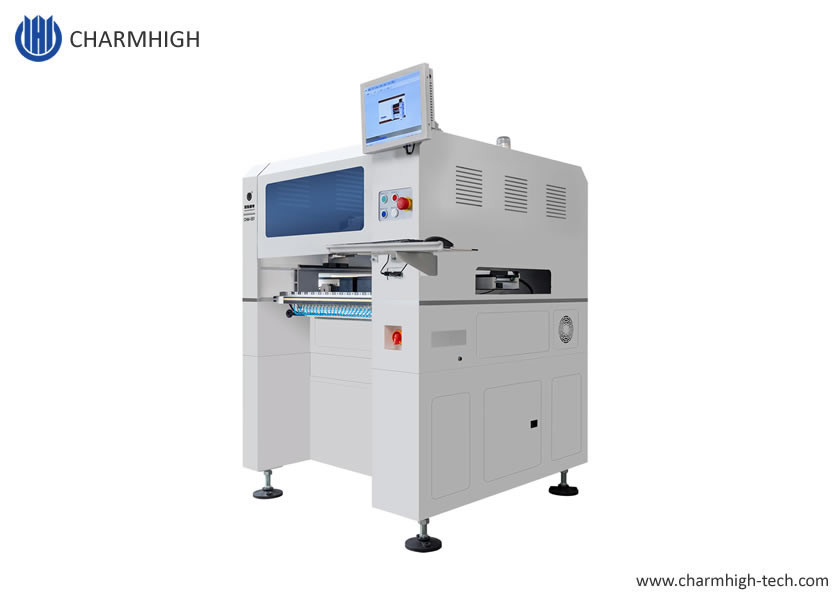

Montaje perfecto de alta precisión 0201CHM-551Máquina SMT pick and place pequeña de 4 cabezales de Charmhigh
Alta configuración,Ahorro de espacio, muy bueno para la producción de lotes pequeños con alta estabilidad.
Modelo actualizado Genius pequeñoMontador de chips SMT CHM-551Husillo de bolas de alta precisión
Transportador automático de PCB, robot pick and place SMT de 50 alimentadores y 4 cabezales
Máquina CHM-551 Pick and Place SMT (con cambio automático de boquillas) para la producción por lotes SMT.0201 soportado. Soporte de prueba CPK.Solución económica para el montaje SMT.
Vídeo de funcionamiento de CHM-551 en Youtube:
https://www.youtube.com/watch?v=OawJh43K9EI
Empaquetando chm-551 y listo para enviar a Sudáfrica:
https://www.youtube.com/watch?v=KBGGZVmYOzY
Características de la máquina
1. Soporte de prueba CPK

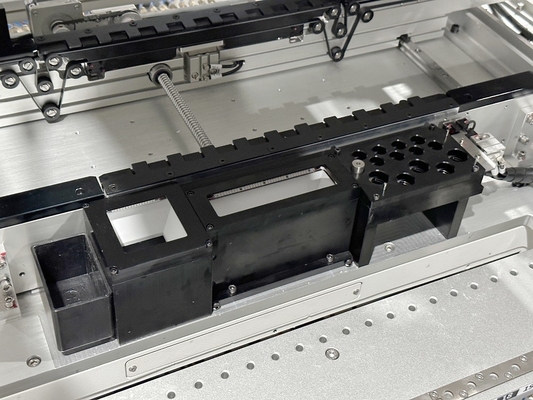

2. Cambio automático de boquillas (biblioteca de boquillas de 13 juegos)
3. Compensación térmica
4. Transporte automático
5. Velocidad óptima: 11500CPH IPC9850:8850CPH
6. .……
Para obtener más funciones de la máquina, consulte a nuestro gerente de cuenta
Lista de piezas CHM-551
| Artículo |
Cantidad |
Artículo |
Cantidad |
| Máquina pick and place |
1 |
Pinzas |
1 |
| Boquillas |
8 |
Llave hexagonal interior |
1 |
| Caja de herramientas |
1 |
Aceite lubricante |
1 |
| Tarjeta de garantía |
1 |
Filtro |
4 |
| Manual del usuario |
1 |
Conector rápido |
1 |
| Informe de prueba |
1 |
Alfombrilla de ratón |
1 |
| Cepillo |
1 |
Cable de alimentación |
1 |
| Especificaciones CHM-551 |
| Dimensiones |
1050 mm (L) x 1050 mm (W) x 1360 mm (H) |
| Peso |
310 kg |
| Fuente de alimentación |
CA220V (50Hz, monofásica) 1.5kw |
| Suministro de aire |
0.5MPa ~ 0.7MPa |
| Generación de vacío |
bomba de vacío |
| Cantidad de cabezales de montaje |
4 cabezales |
| Velocidad de montaje |
11500CPH (óptimo); IPC9850: 8850cph |
| Precisión de montaje |
(XY)±0.05mm; CPK≥1.0 |
| Altura del componente |
12 mm |
| Tipo de componente |
0201/0402/0603～5050/SOT/SOP/QFP/QFN/BGA, etc.
(resistor/capacitor/diodo/triodo/LED/IC, etc.)
0201 a componentes más grandes de tamaño 36*36mm
|
| Grosor de PCB |
0.6mm~3.5mm |
| Tamaño de PCB |
350 mm (L) x 270 mm (W) (Estándar);
600 mm (L) x 350 mm (W) (Opcional) |
| Cambio de boquilla |
ACambio automático de boquilla(biblioteca de boquillas de 13 orificios) |
| Sistema de control |
Ordenador industrial integrado (sistema Windows)
equipado con monitor, teclado y ratón |
| Sistema de accionamiento |
Eje X e Y impulsados por servomotores;
adoptando aceleración y desaceleración de curva S flexible
|
| Sistema de transmisión |
Husillo de bolas + guía lineal |
| Sistema de alimentación |
50 pilas de alimentadores neumáticos/eléctricos estándar Yamaha de 8 mm
(también adecuado para bandeja de IC y alimentador de varillas) |
| Sistema de visión |
Cámara de instantáneas x4 (tamaño de componente aplicable: 14 mm×14 mm);
Cámara IC x1 (tamaño de componente aplicable: 25 mm×25 mm);
Cámara de marca x2 |
Destacado:
1. ¡Intercambio automático de boquillas, no necesita cambiar la boquilla manualmente, muy conveniente!
2. Fuerte sistema de cámara de visión, cámaras actualizadas con mayor precisión, IC colocado con mayor precisión y componente mínimo 0201.
3. Con transportador automático de PCB, construya una pequeña línea de producción SMT, ¡libere sus manos!
4. Alta configuración con software inteligente, mayor vida útil, Charmhigh proporciona una parte mecánica más fuerte.
Características principales:
4 cabezales, 50 pilas de alimentadores, servomotor, transportador automático de PCB, husillo de bolas,
compensación térmica, cambio automático de boquilla de 19 orificios, 0201, prueba CPK aprobada......
Montaje de IC con resultado perfecto, soporte máximo de IC de tamaño 36x36mm, montaje perfecto de paso pequeño.
Muy estable con alta precisión, el mejor modelo de 4 cabezales en China.
Comentarios de los clientes:
Charmhigh SMT, suministro de fábrica, entrega rápida.
Charmhigh, la mejor marca china.
Recomendación de línea de producción SMT:
Impresora de pasta de soldadura 3250, robot pick and place CHM-551 SMD, horno de reflujo T961s
Tenga en cuenta:
¡La máquina pick and place es un conjunto completo con todos los accesorios incluidos en el paquete, máquina lista para usar!
Lo único que necesita preparar es un compresor de aire externo (suministrando aire para los alimentadores neumáticos).
Por favor, compre esta máquina con confianza.
¡Disfrute con su máquina pick and place!
Servicio y garantía:
La máquina completa tiene un período de garantía de 1 año a partir de la fecha de compra y servicio de por vida.
Siempre proporcionamos repuestos de la máquina, suministro directo de fábrica con garantía.
Brindamos soporte de preguntas y respuestas en línea y solución de problemas y servicio de asesoramiento técnico.
Brindamos servicio postventa individual.Cada máquina se prueba al 100% antes de enviarla.
