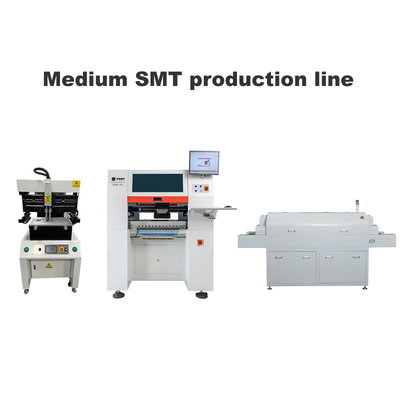

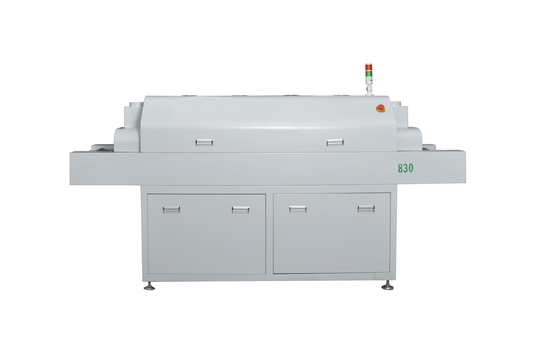

Línea de ensamblaje SMT de PCB mediano: 3250 impresora de pasta de soldadura semiautomática, CHM-751 máquina de recogida y colocación SMT de 6 cabezas, horno de reflujo 830.Para la producción por lotes, soluciones SMT económicas
Video de trabajo de la línea CHM-751 SMT:
¿Qué es lo que está pasando?

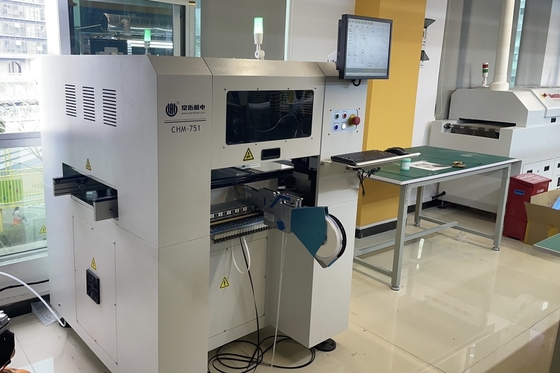

Línea SMT CHM-751 en una fábrica china:
¿Qué es lo que está pasando?
Nuestro canal de YouTube:
https://www.youtube.com/@KimiLiuCharmhigh/videos
Esta línea de montaje SMT es adecuada para:
Investigación científica, industria militar, laboratorios universitarios, empresas, empresas emergentes, nueva energía/dominio inteligente para automóviles, instrumentos de seguridad de iluminación LED, electrónica de consumoComunicaciones móviles, industria de electrodomésticos, equipos médicos, etc.
| Las especificaciones de CHM-751 |
| Las dimensiones |
Las medidas de control se aplican a las medidas de protección de los vehículos y a las medidas de protección de los vehículos y a las medidas de protección de los vehículos. |
| Peso |
540 kg de peso |
| Fuente de alimentación |
AC220V (50Hz, de una sola fase), 2,8 kW |
| Suministro de aire |
0La presión de los gases de efecto invernadero se calculará en función de la temperatura del aire. |
| Generación de vacío |
Pampas de vacío incorporadas |
| Cantidad de cabezas de montaje |
6 cabezas |
| Velocidad de montaje |
18400CPH (lo mejor)
Se aplicará a los vehículos de la categoría M1 y M2. |
| Una mayor precisión |
(XY) ± 0,05 mm CPK≥1.0 |
| Altura del componente |
12 mm |
| Tipo de componente |
0201/0402/0603 ̇5050/SOT/SOP/QFP/QFN/BGA, etc. Las autoridades competentes de los Estados miembros deben tener en cuenta los requisitos de seguridad de los vehículos.
(resistores/condensadores/diodos/triodos/LED/IC, etc.) |
| espesor del PCB |
0.6 mm~3.5 mm |
| Tamaño del PCB |
Las medidas de seguridad se aplicarán en el caso de los vehículos de motor de las categorías M1 y M2. |
| Transporte de PCB |
Transporte automático de tres trenes, soporte de PCB |
| Cambio de boquilla |
Cambio automático de la boquilla (19 agujeros de la biblioteca de boquilla) |
| Sistema de control |
Computadora industrial incorporada (Windows 7)
equipado con monitor, teclado y ratón |
| Sistema de accionamiento |
eje X y eje Y accionados por servomotores (eje Y por motores dobles);
la adopción de aceleración y desaceleración flexibles en curva S |
| Sistema de transmisión |
Torsión de tierra de la bola + guía lineal (eje Y con doble tornillo) |
| Sistema de alimentación |
50 pilas de alimentación neumática/eléctrica estándar de 8 mm de Yamaha
(también adecuado para bandeja de IC y alimentador de bastón) |
| Sistema de visión |
una cámara de instantáneas × 6 (talla del componente aplicable: 16 mm × 16 mm);
una cámara de circuito integrado × 1 (tamaño del componente aplicable: 36 mm × 36 mm);
La cámara de marcado × 2 |

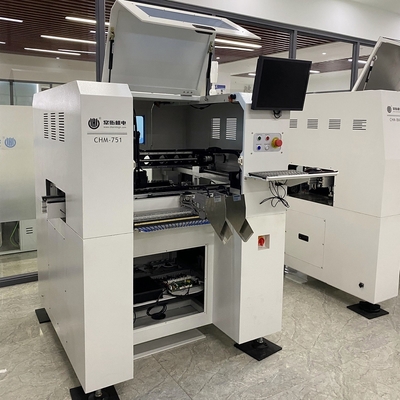

Foto de verdad:
Taller de SMT:
Embalaje y entrega:
Las muestras:
Exhibición encantadora:
Servicio y garantía:
La máquina completa tiene un período de garantía de 1 año a partir del momento de la compra y servicio de por vida.
Siempre proporcionamos piezas de repuesto de la máquina, suministro directo de la fábrica con garantía.
Proporcionamos un servicio de asesoramiento técnico y apoyo de preguntas y respuestas en línea.
Proporcionamos un servicio postventa uno a uno.Cada máquina fue probada al 100% antes de embarcar.
