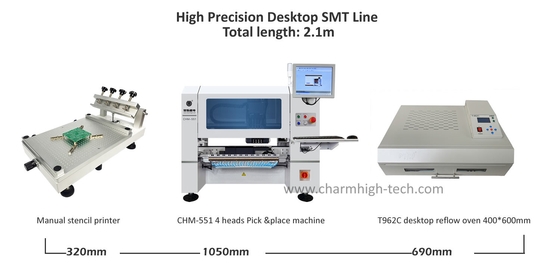

Línea de producción SMT pequeña de alta precisión:
3040 Impresora de plantillas, CHM-551 de escritorio SMT montador de chips, horno de reflujo T962C
Para la producción de pequeños lotes, montaje de PCB, soluciones SMT económicas
Es bueno para empezar negocios, educación universitaria, investigación...
Configuración alta, soportado el componente min 0201, (XY) ± 0,06 mm;CPK ≥ 1.0
1Impresora de plantillas 3040 Parámetros técnicos
| Tipo de vehículo: |
Manual de trabajo |
| G.W.: ¿Qué quieres decir? |
23 kg |
| Área máxima de impresión: |
250*400 mm |
| Tamaño del embalaje: |
L 66cm*W 50cm*H 28cm |
2. CHM-551Máquina de recogida y colocación
| Especificaciones del CHM-551 |

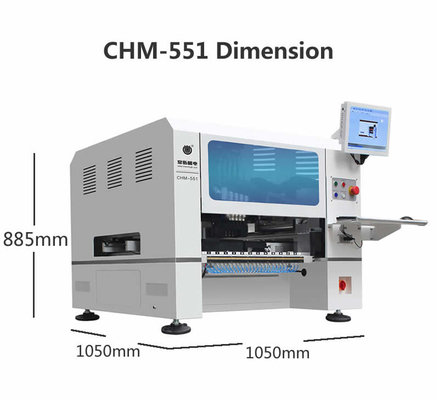

| Las dimensiones |
1050 mm ((L) x1050 mm ((W) x 880 mm ((H) |
| Peso |
El peso total es de: |
| Fuente de alimentación |
AC220V (50Hz, de una sola fase) 1,5kw |
| Suministro de aire |
0La presión de los gases de efecto invernadero se calculará en función de la temperatura del aire. |
| Generación de vacío |
bomba de vacío |
| Cantidad de cabezas de montaje |
4 cabezas |
| Velocidad de montaje |
11500CPH (lo óptimo);IPC9850: 8850 horas por hora |
| Una mayor precisión |
(XY) ± 0,06 mm; CPK ≥ 1.0 |
| Altura del componente |
12 mm |
| Tipo de componente |
0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA, etc. El número de registro de las empresas de transporte aéreo y de transporte aéreo es el número de registro de las empresas de transporte aéreo.
(resistores/condensadores/diodos/triodos/LED/IC, etc.) |
| espesor del PCB |
0.6 mm~3.5 mm |
| Tamaño del PCB |
Las medidas de seguridad de los vehículos de las categorías M1 y M2 se aplicarán a las unidades de seguridad de las categorías M1 y M2 de las categorías M2 y M3.
Las medidas de seguridad se aplicarán en el caso de los vehículos de las categorías M1 y M2 |
| Cambio de boquilla |
Cambio automático de la boquilla(Biblioteca de boquillas de 13 agujeros) |
| Sistema de control |
Computadora industrial incorporada (Windows 7)
equipado con monitor, teclado y ratón |
| Sistema de accionamiento |
eje X&Y accionado por servomotores;
la adopción de aceleración y desaceleración flexibles en curva S
|
| Sistema de transmisión |
Tornos de bolas + guía lineal |
| Sistema de alimentación |
50 pilas de alimentación neumática/eléctrica estándar de 8 mm de Yamaha
(también adecuado para bandeja de IC y alimentador de bastón) |
| Sistema de visión |
La cámara de instantáneas x4 (talla del componente aplicable: 14 mm × 14 mm);
"Capacitación" para la fabricación de un circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado.
Marcado con camerax2 |
Lista de piezas
| Punto de trabajo |
Cantidad |
Punto de trabajo |
Cantidad |
| Máquina de recogida y colocación |
1 |
Las pinzas |
1 |
| Las bombillas |
8 |
Apagón de hexágono interno |
1 |
| Caja de herramientas |
1 |
Aceite lubricante |
1 |
| Tarjeta de garantía |
1 |
El filtro |
4 |
| Manual del usuario |
1 |
Conector rápido |
1 |
| Informe de ensayo |
1 |
Pad del ratón |
1 |
| El cepillo |
1 |
Cable de alimentación |
1 |
3. Parámetros T96C:
El modelo: T962C
Superficie máxima de soldadura efectiva: 400 x 600 mm
Potencia nominal: 2900 W
Rango de temperatura: 0oC a 280oC
Ciclo del proceso: 1 a 8 min.
Tensión: 110 V o 220 V, de dos tipos
Frecuencia: entre 50 Hz y 60 Hz
Tamaño del producto: 684x504x225mm
Peso neto: 25 kg
Peso del embalaje: 30 kg
Charmhigh 4 cabezas SMT recoger y colocar máquina CHM-551, bueno para 0201, BGA, 144 pines IC:
Este 4 cabezas CHM-551 diseñado para la precisión y facilidad de uso en la fabricación de electrónica, mientras que su velocidad no es muy alta, la velocidad real 8850 CPH.capaz de manejar los componentes 0201 con una precisión notable y ha superado rigurosas pruebas CPK.
Su diseño compacto se adapta perfectamente a la creación de prototipos y a las pequeñas y medianas instalaciones de producción.
Que es una de las pequeñas montajes más avanzadas del mercado.
Si la precisión es su principal prioridad, el Charmhigh CHM-551 es la solución ideal.

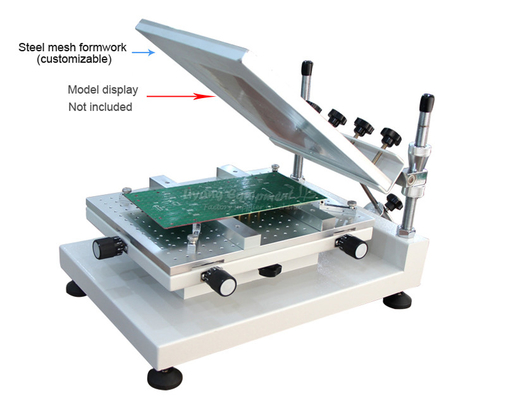

Impresora de plantillas de alta precisión de tipo manual:

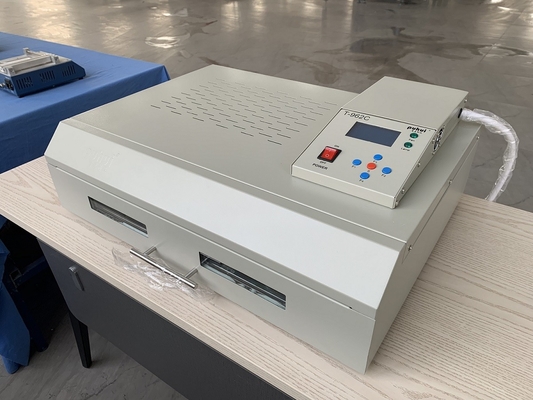

T962C horno de reflujo de tipo cajón, de gran tamaño de calefacción de 400x600 mm:
La mejor combinación de pequeñas líneas SMT, lo recomendamos! Por favor compra con confianza.
Suministro de fábrica de alta calidad, con garantía de calidad.
Tenga en cuenta:
El CHM-551 SMT recoger y colocar la máquina sólo necesita conectar la fuente de aire externo que se prepara por sí mismo, no necesita otras cosas.
La máquina ha pasado el control de calidad antes de embarcar.
Proporcionamos un servicio post-venta oportuno, cada máquina 100% probada bien antes del envío.
¡Disfruta con tu máquina de recoger y colocar!
Servicio y garantía:
La máquina completa tiene un período de garantía de 1 año desde el momento de la compra y servicio de por vida.
Siempre proporcionamos piezas de repuesto de la máquina, fábrica de suministro directo confiable.
Proporcionamos un servicio de asesoramiento técnico y apoyo de preguntas y respuestas en línea.
Proporcionar un servicio post-venta uno a uno. Cada máquina 100% probado bien antes del envío.
