El moldeado integrado de hierro fundido, estructura de rayos X ultra-fuerte.

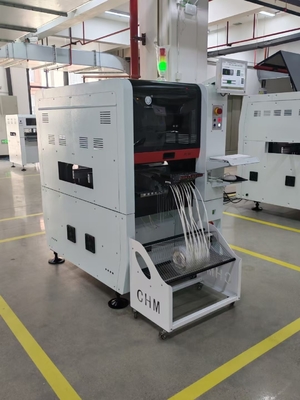

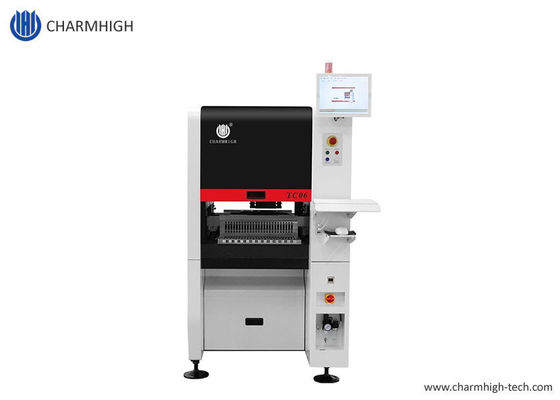

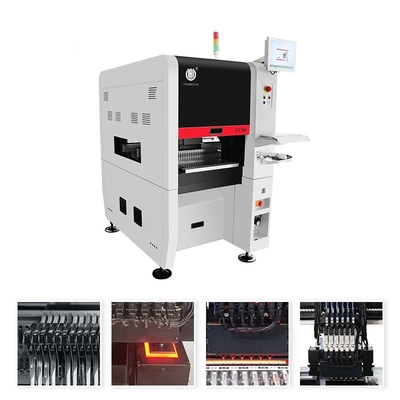

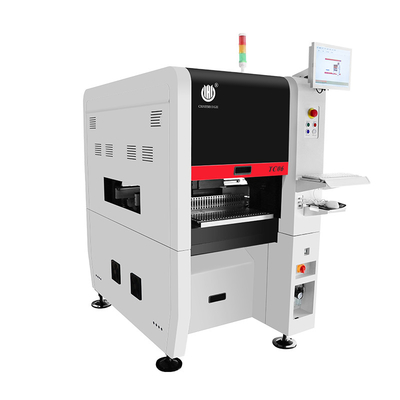

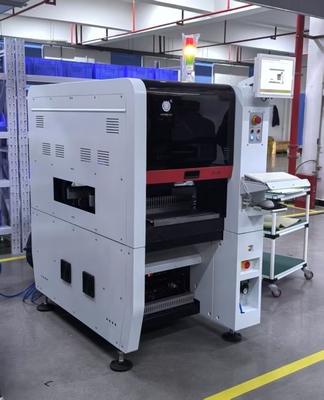

Diseño estrechoMáquina de recogida y colocación SMT de módulo TC06 de alta precisión6 cabezas 50 alimentadores, apoyo 01005 CPK> 1.0
89 cm de ancho, adecuado para la mayoría de las puertas de oficinas y ascensores!
Máquina de fabricación de PCB, línea de ensamblaje de PCB totalmente automática, de la mejor marca de Chiense Charmhigh
1Número de modelo: TC06
2La marca: Charmhigh
3Configuración principal:En línea automática completa + entrega automática de PCB + 6 cabezas 50 alimentadores + (xy) ± 0,04 mm CPK> 1.0 + eje X&Y accionado por servomotor de Panasonic + cambio automático de boquilla + 9 cámaras + tornillo de tierra y guías lineales +Compensación térmica + velocidad óptima: 27800CPH
4. Alimentador: Alimentador Fuji Electric (comprado por separado)
5. Área de PCB:El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
6. Viene con computadora y teclado y ratón con sistema Windows
7Componente: 01005/ 0201/ 0402 / 0603-5050/ diodo/ triodo/ SOP/ QFP/ QFN/ BGA/ LED... hasta un máximo de 36*36mm IC
8Dimensión: 890 (L) * 1450 (W) * 1500 (H) mm, AC220V (50hz, de una sola fase); peso neto: 910 kg
9Tiempo de entrega: 5-7 días hábiles
10. Entrega: por mar / recoger de nuestra fábrica directamente / enviar a China almacén
11Método de pago: transferencia bancaria (T/T)
12Embalaje: caja de madera contrachapada
Canal de YouTube de Charmhigh: https://www.youtube.com/@KimiLiuCharmhigh/videos
Parámetros de la TC06 de Charmhigh:
| Las dimensiones |
Se trata de un producto que se utiliza para la fabricación de productos de limpieza.
|
| Peso |
900 kg de peso |
| Fuente de alimentación |
AC220V (50Hz, de una sola fase), 3 kW |
| Suministro de aire |
0La presión de los gases de efecto invernadero se calculará en función de la temperatura del aire. |
| Generación de vacío |
Pampas de vacío incorporadas |
| Cantidad de cabezas de montaje |
6 |
| Velocidad de montaje |
27800cph (lo mejor) |
| Una mayor precisión |
± 0,04 mm CPK≥1.0 |
| Altura del componente |
≤ 12 mm |
| Tipo de componente |
Exclusión del condensador de resistencia, diodo cilíndrico, de aluminio
el condensador, el SOT, el SOP, el QFP, el QFN, el BGA, etc. |
| espesor del PCB |
0.6 mm~3.5 mm |
| Tamaño del PCB |
Se aplicará el método de ensayo de la prueba de la velocidad. |
| Transporte de PCB |
Transporte automático de 3 trenes, dispositivo de soporte de PCB |
| Cambio de boquilla |
Cambio automático de la boquilla (19 agujeros de la biblioteca de boquilla) |
| Sistema de control |
Computadora industrial incorporada (sistema Windows)
equipado con monitor, teclado y ratón |
| Sistema de accionamiento |
Eje X y Y accionado porMotores servomotores de Panasonic
|
| Sistema de transmisión |
Tornos de puesta a tierra + guías lineales |
| Sistema de alimentación |
50 pilas de alimentación estándar de 8 mm NXT
(también adecuado para bandeja de IC y alimentador de bastón) |
| Sistema de visión |
La cámara de vuelo x 6 (tamaño del componente aplicable: 16 mmx16 mm);
una cámara de circuito integrado x 1 (tamaño del componente aplicable: 36mmx36mm);
Marque la cámara x 2 |
Lista de las partes:
| Punto de trabajo |
Cantidad |
Punto de trabajo |
Cantidad |
| TC06 Máquina de recogida y colocación |
1 |
Aceite lubricante |
1 |
| Las bombillas |
8 |
El filtro |
4 |
| Caja de herramientas |
1 |
Conector rápido |
1 |
| Tarjeta de garantía |
1 |
Pad del ratón |
2 |
| Manual del usuario |
1 |
Cable de alimentación |
2 |
| Informe de ensayo |
1 |
El teclado |
1 |
| El cepillo |
1 |
Pad del ratón |
1 |
| Las pinzas |
1 |
Display de pantalla |
1 |
Charmhigh TC06, 6 cabezas y 50 alimentadores:
Esta máquina es compacta y adorable, pero increíblemente poderosa.
Las ventajas del TC06:
-El apoyo al CPK es una clave importante para la elección de una máquina de recogida y colocación, lo que hace que el proceso de producción SMT sea más estable.
-ANC: Cambio automático de boquilla, las boquillas se pueden asignar automáticamente de acuerdo con los componentes, lo que hace que la producción SMT sea más inteligente y eficiente.
- Cabeza de montaje universal de alta precisión: una máquina puede satisfacer las necesidades de montaje de varios componentes con alta estabilidad
-Construcción de base de hierro fundido, la máquina de recoger y colocar funciona sin problemas a alta velocidad, mejor que el mármol.
- El eje X&Y accionado por el servomotor de Panasonic garantiza la estabilidad y precisión a largo plazo de la máquina.
Charmhigh TC06: la detección de CPK fue aprobada,TC06: el número de unidadesCPK ≥ 1.0, apoyo 01005,modelo de alta precisión:
¿Qué es la detección de CPK?
CPK se refiere al índice de capacidad de proceso, es una medida de la consistencia y precisión de una máquina de pick-and-place en su producción,Si el CPK es alto, significa que la máquina es muy buena para colocar los componentes exactamente donde necesitan estar.y podría haber más errores en el proceso de montajeYo...T nos dice cuán estable es la calidad de la máquina durante la fabricación.
CPK < 1: deficiente
1 ≤ CPK < 1.33: normales
CPK ≥ 1.33Es excelente.
Resumen: El CPK es una medida de la consistencia y precisión de una máquina de recoger y colocar en su producción.
Muestras de montaje:
¿Cómo elegir una boquilla?
Suministro directo de la fábrica Charmhigh:
Servicio y garantía:
La máquina completa tiene un período de garantía de 1 año a partir del momento de la compra y servicio de por vida.
Siempre proporcionamos piezas de repuesto de la máquina, suministro directo de la fábrica con garantía.
Proporcionamos un servicio de asesoramiento técnico y apoyo de preguntas y respuestas en línea.
Proporcionamos un servicio postventa uno a uno.Cada máquina fue probada al 100% antes de embarcar.
