Línea de producción SMT CHM-551P de alta precisión con 4 cabezales y horno de reflujo de 4 zonas para ensamblaje de PCB

Línea de producción SMT CHM-551P de alta precisión con 4 cabezales y horno de reflujo de 4 zonas para ensamblaje de PCB
High Precision 4-head CHM-551P SMT Production Line with 4-zone Reflow Oven for PCB Assembly
Línea de producción SMT CHM-551P de alta precisión con 4 cabezales y horno de reflujo de 4 zonas para ensamblaje de PCB Línea de producción SMT CHM-551P de alta precisión con 4 cabezales y horno de reflujo de 4 zonas para ensamblaje de PCB Línea de producción SMT CHM-551P de alta precisión con 4 cabezales y horno de reflujo de 4 zonas para ensamblaje de PCB Línea de producción SMT CHM-551P de alta precisión con 4 cabezales y horno de reflujo de 4 zonas para ensamblaje de PCB Línea de producción SMT CHM-551P de alta precisión con 4 cabezales y horno de reflujo de 4 zonas para ensamblaje de PCB Línea de producción SMT CHM-551P de alta precisión con 4 cabezales y horno de reflujo de 4 zonas para ensamblaje de PCB

Ampliación de imagen :  Línea de producción SMT CHM-551P de alta precisión con 4 cabezales y horno de reflujo de 4 zonas para ensamblaje de PCB

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: Charmhigh
Certificación: CE
Número de modelo: Línea de producción SMT pequeña y mediana chm-551p
Documento: Charmhigh CHM-551P - Catalo...og.pdf
Pago y Envío Términos:
Cantidad de orden mínima: 1 juego
Precio: $15,200~$18,000
Detalles de empaquetado: Caja de madera contrachapada de exportación
Tiempo de entrega: 5-7 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 50 por mes
Contacto

Línea de producción SMT CHM-551P de alta precisión con 4 cabezales y horno de reflujo de 4 zonas para ensamblaje de PCB

descripción
Impresora de pasta de soldadura: Impresora de plantillas semiautomática CHM-3250 Escoja el mahcine del lugar de n: Charmhigh chm-551p (4 cabezales)
Horno de reflujo: CHM-F830-PC (4 zonas, arriba4+abajo4, con carril, con PC) Otras máquinas: Transportador SMT 50/ 60cm
Resaltar:

Horno de reflujo SMT para el montaje de PCB

,

Horno de reflujo CHM-551P de alta precisión

,

F830 Horno de línea de producción SMT

Línea de producción SMT compacta de alta gama CHM-551P de 4 cabezales con horno de reflujo F830

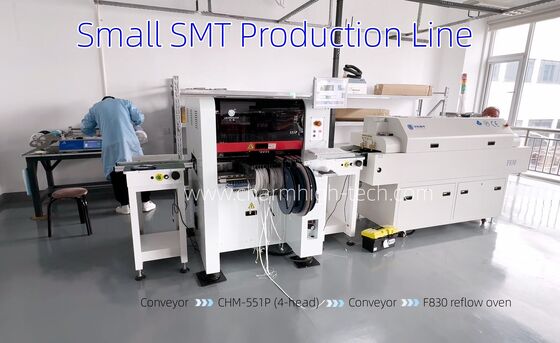

Solución completa de ensamblaje de PCB que presenta una máquina pick and place de 4 cabezales de alta precisión y un horno de reflujo avanzado para la fabricación profesional de PCBA.
El paquete completo incluye
  • Impresora de pasta de soldar semiautomática 3250
  • Sistema de transporte SMT
  • Máquina pick and place de 4 cabezales Charmhigh CHM-551P
  • Transportador SMT de 50 o 60 cm
  • Horno de reflujo CHM-F830-PC (4 zonas de temperatura superiores + 4 inferiores)
Especificaciones de la máquina Pick and Place CHM-551P
Dimensiones 1020 mm (L) x 1180 mm (An) x 1450 mm (Al)
Peso 556 kg
Fuente de alimentación 220 V CA (50 Hz, monofásico) 1,5 kW (potencia media 350 W)
Suministro de aire 0,5 MPa ~ 0,7 MPa
Cantidad de cabezales de montaje 4 cabezales
Velocidad de montaje 14.400 CPH (óptimo)
Precisión de montaje (XY)±0,035 mm; CPK≥1,0
Altura del componente 12 mm
Tipos de componentes 0201/0402/0603 a 5050/SOT/SOP/QFP/QFN/BGA, etc.
Resistor/capacitor/diodo/triodo/LED/IC, etc.
Componentes de 0201 a más grandes de hasta 30x30 mm
Grosor de PCB 0,6 mm ~ 3,5 mm
Tamaño de PCB 350 mm (L) x 270 mm (An) (Estándar)
600 mm (L) x 350 mm (An) (Opcional)
Cambio de boquilla Cambio automático de boquilla (biblioteca de boquillas de 13 orificios)
Sistema de control Sistema Linux con monitor, teclado y ratón
Sistema de accionamiento Servomotores de eje X e Y con aceleración/desaceleración de curva S flexible
Sistema de transmisión Tornillo de bolas + guía lineal
Sistema de alimentación 50 alimentadores neumáticos/eléctricos estándar Yamaha de 8 mm
Adecuado para bandejas IC y alimentadores de varilla
Sistema de visión 4 cámaras de instantánea (componentes de hasta 14x14 mm)
1 cámara IC (componentes de hasta 30x30 mm)
2 cámaras de marca
Especificaciones del horno de reflujo CHM-F830-PC
Modelo CHM-F830-PC (control por PC, 4 zonas superiores + 4 inferiores, ancho de 300 mm)
Zonas de calentamiento 4 superiores + 4 inferiores
Longitud de calentamiento 1400 mm
Zonas de enfriamiento 2
Ancho máximo de PCB Ancho de malla 300 mm, riel ajustable 200 mm
Altura del transportador Malla 880±20 mm
Sistema de transporte Transportador de malla + transportador de riel
Velocidad del transportador 0-2000 mm/min
Fuente de alimentación 5 cables 380V 50/60Hz
Potencia de arranque 10 kW
Potencia de funcionamiento Aprox. 2,5 kW
Sistema de control PC industrial + monitor
Tiempo de calentamiento 15-20 minutos
Rango de temperatura Temperatura ambiente - 350 ℃
Control de temperatura PC industrial + control de módulo de temperatura, controlador SSR
Precisión de temperatura ±1 ℃
Error de distribución de temperatura ±3 ℃
Peso neto Aprox. 230 kg
Dimensiones 2500 mm (L) x 650 mm (An) x 1400 mm (Al)
Línea de producción SMT CHM-551P de alta precisión con 4 cabezales y horno de reflujo de 4 zonas para ensamblaje de PCB 0

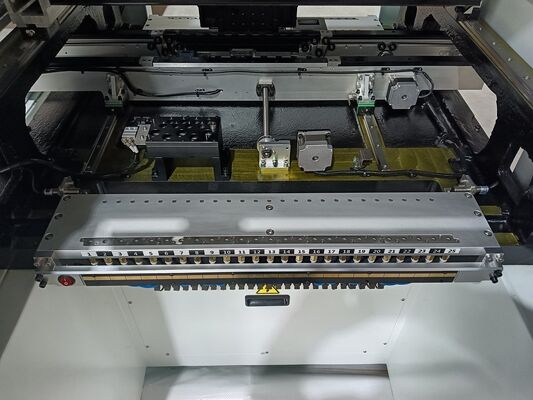

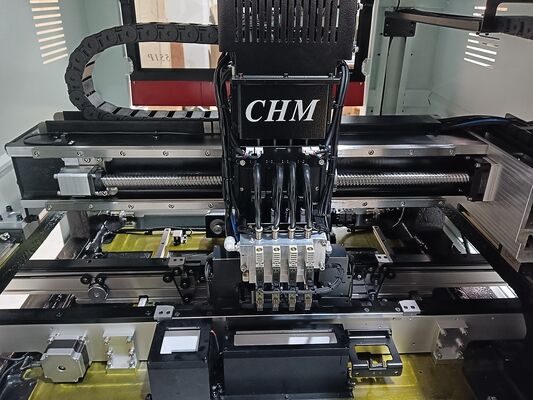

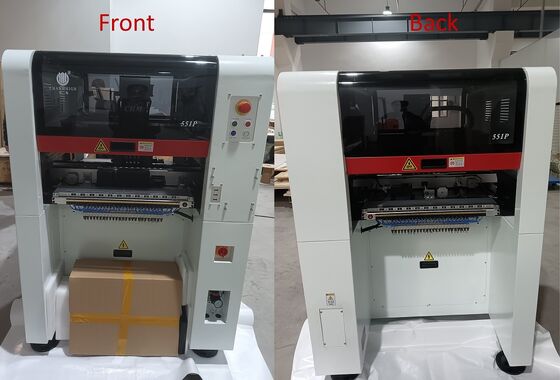

CHM-551P de alta precisión con 4 cabezales y marco de hierro fundido
Soporta componentes 0201 con una robusta construcción de hierro fundido para máxima estabilidad y precisión.
Línea de producción SMT CHM-551P de alta precisión con 4 cabezales y horno de reflujo de 4 zonas para ensamblaje de PCB 1

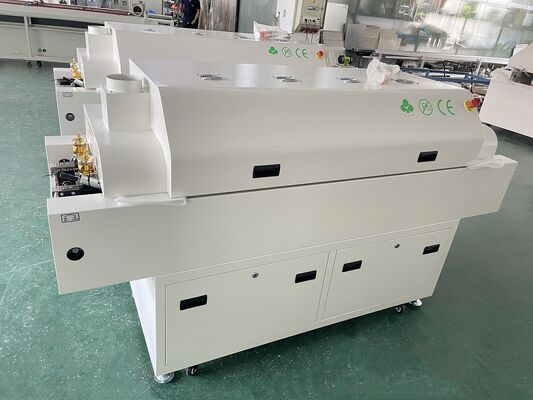

Horno de reflujo compacto CHM-F830-PC
Cuenta con ajuste automático de riel y control por PC para un perfilado de temperatura preciso.
Línea de producción SMT CHM-551P de alta precisión con 4 cabezales y horno de reflujo de 4 zonas para ensamblaje de PCB 2
Garantía y soporte
Garantía completa de la máquina: 1 año a partir de la fecha de compra con soporte de servicio de por vida.
  • Suministro de repuestos directo de fábrica
  • Soporte técnico en línea y solución de problemas
  • Servicio postventa uno a uno
  • Cada máquina 100% probada antes del envío
Contacto de soporte técnico
Kimi Liu
Móvil/WhatsApp: +8613510675756
Correo electrónico: kimi@charmhigh-tech.com
YouTube: @KimiLiuCharmhigh
Para obtener información adicional y demostraciones en video, contáctenos por correo electrónico. Respondemos rápidamente a todas las consultas.
