Línea SMT pequeña y de alta precisión de 4 cabezales Fabricación de PCBA Ensamblaje de PCB

Línea SMT pequeña y de alta precisión de 4 cabezales Fabricación de PCBA Ensamblaje de PCB
Small & High Precision 4-head SMT Line PCBA Manufacturing PCB Assembly
Línea SMT pequeña y de alta precisión de 4 cabezales Fabricación de PCBA Ensamblaje de PCB Línea SMT pequeña y de alta precisión de 4 cabezales Fabricación de PCBA Ensamblaje de PCB Línea SMT pequeña y de alta precisión de 4 cabezales Fabricación de PCBA Ensamblaje de PCB Línea SMT pequeña y de alta precisión de 4 cabezales Fabricación de PCBA Ensamblaje de PCB Línea SMT pequeña y de alta precisión de 4 cabezales Fabricación de PCBA Ensamblaje de PCB

Ampliación de imagen :  Línea SMT pequeña y de alta precisión de 4 cabezales Fabricación de PCBA Ensamblaje de PCB

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: Charmhigh
Certificación: CE
Número de modelo: Línea de producción SMT pequeña y mediana chm-551p
Documento: Charmhigh CHM-551P - Catalo...og.pdf
Pago y Envío Términos:
Cantidad de orden mínima: 1 juego
Precio: $15,200~$18,000
Detalles de empaquetado: Caja de madera contrachapada de exportación
Tiempo de entrega: 5-7 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 50 por mes
Contacto

Línea SMT pequeña y de alta precisión de 4 cabezales Fabricación de PCBA Ensamblaje de PCB

descripción
Impresora de pasta de soldadura: Impresora de plantillas semiautomática CHM-3250 Escoja el mahcine del lugar de n: Charmhigh chm-551p (4 cabezales)
Horno de reflujo: CHM-F830-PC (4 zonas, arriba4+abajo4, con carril, con PC) Otras máquinas: Transportador SMT 50/ 60cm

Línea SMT pequeña y de alta precisión de 4 cabezales para fabricación de PCBA Ensamblaje de PCB
Línea completa de tecnología de montaje superficial (SMT) a pequeña escala y de alta precisión para la fabricación de ensamblajes de PCB, con automatización avanzada y componentes de precisión.

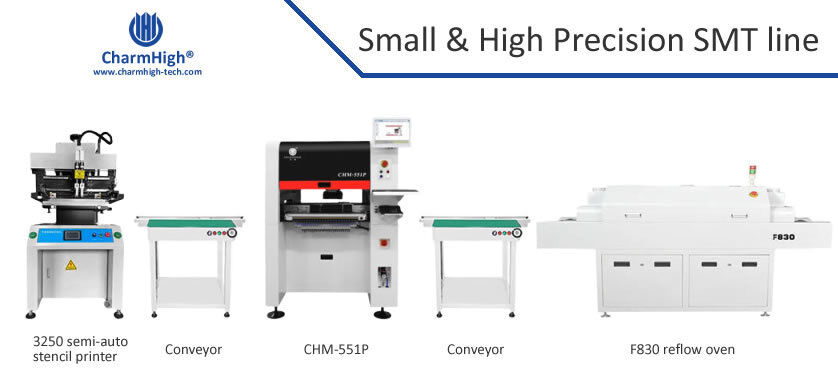

Contenido del paquete

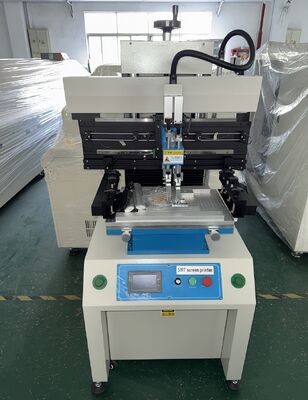

  • Impresora de pasta de soldar semiautomática 3250
  • Transportador SMT

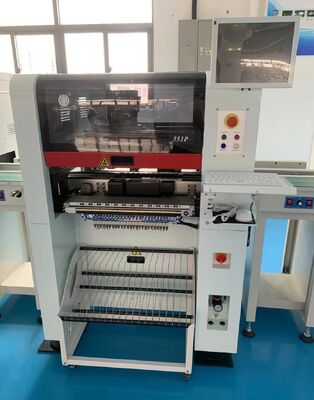

  • Máquina pick and place Charmhigh de 4 cabezales CHM-551P
  • Transportador SMT

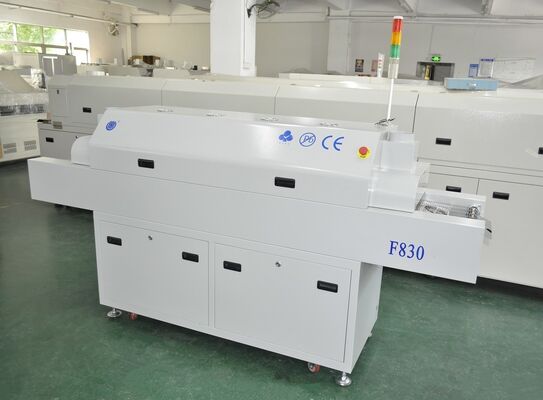

  • Horno de reflujo F830 (4 zonas de temperatura superiores + 4 inferiores)
Especificaciones CHM-551P
Dimensiones 1020 mm (L) x 1180 mm (An) x 1450 mm (Al)
Peso 556 kg
Fuente de alimentación 220 V CA (50 Hz, monofásico) 1,5 kW (potencia media 350 W)
Suministro de aire 0,5 MPa ~ 0,7 MPa
Generación de vacío Bomba de vacío incorporada
Cantidad de cabezales de montaje 4 cabezales
Velocidad de montaje 14400 CPH (óptima)
Precisión de montaje (XY) ±0,035 mm; CPK ≥ 1,0
Altura del componente 12 mm
Tipo de componente 0201/0402/0603 ~ 5050/SOT/SOP/QFP/QFN/BGA, etc.
(resistencia/condensador/diodo/triodo/LED/IC, etc.)
De 0201 a componentes más grandes de 30*30 mm
Grosor de PCB 0,6 mm ~ 3,5 mm
Tamaño de PCB 350 mm (L) x 270 mm (An) (Estándar)
600 mm (L) x 350 mm (An) (Opcional)
Cambio de boquilla Cambio automático de boquilla (biblioteca de boquillas de 13 orificios)
Sistema de control Sistema Linux, equipado con monitor, teclado y ratón
Sistema de accionamiento Ejes X e Y accionados por servomotores; adopción de aceleración y desaceleración flexible en curva S
Sistema de transmisión Tornillo de bolas + guía lineal
Sistema de alimentación 50 pilas de alimentadores neumáticos/eléctricos Yamaha de 8 mm estándar
(también apto para alimentador de bandeja IC y alimentador de varilla)
Sistema de visión Cámara de instantánea x4 (tamaño de componente aplicable: 14 mm × 14 mm)
Cámara IC x1 (tamaño de componente aplicable: 30 mm × 30 mm)
Cámara de marca x2
Especificaciones del horno de reflujo F830
Modelo CHM-F830
Número de zonas de calentamiento Superior 4 + Inferior 4
Longitud de las zonas de calentamiento 1400 mm
Patrón de calentamiento Superior: Aire caliente; Inferior: Aire caliente (Convección forzada de aire caliente, motor SAYA de Taiwán)
Número de zonas de enfriamiento 2 ventiladores de plasma DC
Ancho máximo de PCB 300 mm (cinta de malla de acero inoxidable)
Dirección del transportador I -> D
Altura del transportador 880 ± 20 mm
Modo de transporte Cinta de malla
Rango de velocidad del transportador 0-2200 mm/min
Fuente de alimentación 5 hilos, 3 fases, 380 V 50/60 Hz
Potencia de arranque 10 KW
Consumo de energía Aprox. 2,5 KW
Tiempo de calentamiento Aprox. 15-20 minutos
Rango de ajuste de temperatura Temperatura ambiente - 380 °C
Método de control de temperatura Controlado por instrumento
Diferencia de temperatura entre zonas adyacentes 70 °C, puede corresponder a los más altos estándares del proceso sin plomo
Precisión del control de temperatura ±2 °C
Desviación de temperatura en PCB ±2 °C
Alarma anormal Temperatura anormal (demasiado alta o demasiado baja después de mantener la temperatura constante)
Modo de apertura Manual
Dimensión (L*An*Al) mm 2500*650*1400 MM
Peso Aprox. 220 kg
Imágenes del producto
Línea SMT pequeña y de alta precisión de 4 cabezales Fabricación de PCBA Ensamblaje de PCB 0 Línea SMT pequeña y de alta precisión de 4 cabezales Fabricación de PCBA Ensamblaje de PCB 1 Línea SMT pequeña y de alta precisión de 4 cabezales Fabricación de PCBA Ensamblaje de PCB 2 Línea SMT pequeña y de alta precisión de 4 cabezales Fabricación de PCBA Ensamblaje de PCB 3 Línea SMT pequeña y de alta precisión de 4 cabezales Fabricación de PCBA Ensamblaje de PCB 4 Línea SMT pequeña y de alta precisión de 4 cabezales Fabricación de PCBA Ensamblaje de PCB 5
Garantía y soporte

La máquina completa tiene un período de garantía de 1 año a partir de la fecha de compra y servicio de por vida.

Siempre proporcionamos repuestos de la máquina, suministro directo confiable de fábrica.

Proporcionamos soporte de preguntas y respuestas en línea, solución de problemas y servicio de asesoramiento técnico.

Proporcionamos servicio postventa uno a uno.Cada máquina se prueba al 100% antes del envío.
