TC06 Máquinas de recogida y colocación dobles Línea de producción SMT totalmente automática

TC06 Máquinas de recogida y colocación dobles Línea de producción SMT totalmente automática
Dual TC06 Pick and Place Machines Fully-automatic SMT Production Line
TC06 Máquinas de recogida y colocación dobles Línea de producción SMT totalmente automática TC06 Máquinas de recogida y colocación dobles Línea de producción SMT totalmente automática TC06 Máquinas de recogida y colocación dobles Línea de producción SMT totalmente automática TC06 Máquinas de recogida y colocación dobles Línea de producción SMT totalmente automática TC06 Máquinas de recogida y colocación dobles Línea de producción SMT totalmente automática

Ampliación de imagen :  TC06 Máquinas de recogida y colocación dobles Línea de producción SMT totalmente automática

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: Charmhigh
Certificación: CE
Número de modelo: TC06
Documento: Charmhigh TC06 - Catalog.pdf
Pago y Envío Términos:
Cantidad de orden mínima: 1 unidad
Precio: $61200~$75000
Detalles de empaquetado: Caja de madera contrachapada de exportación
Tiempo de entrega: 5-7 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 50 por mes
Contacto

TC06 Máquinas de recogida y colocación dobles Línea de producción SMT totalmente automática

descripción
Dimensión TC06: 890x1450x1500mm (largo x ancho x alto) Peso neto: 960kg
Fuerza: Las emisiones de gases de efecto invernadero de los sistemas de combustión renovable se calcularán e velocidad óptima: 27800 CPH
Alimentador: Apoyar 50pcs NXT alimentador eléctrico Tamaño de placa de circuito impreso: El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef
Componente mínimo y máximo: 01005 a 36*36mm CI Altura máxima del componente: 12mm

Máquinas Dual TC06 Pick and Place Línea de Producción SMT Totalmente Automática
Descripción del Producto

Línea de ensamblaje SMT de máquinas pick and place dual TC06 de alta gama para una fabricación eficiente de PCBA. Actualice su fabricación de electrónica con nuestra línea de producción SMT totalmente automática dual TC06, que cuenta con dos máquinas pick and place Charmhigh TC06 de 6 cabezales que trabajan en tándem para obtener el máximo rendimiento y eficiencia.

Cada TC06 ofrece una velocidad de montaje óptima de 27.800 CPH con una precisión de colocación de ±0.03 mm y una capacidad de proceso CPK≥1.0, lo que garantiza una calidad estable y repetible para el ensamblaje de PCB de alta mezcla. (27800CPH+27800CPH=55600CPH).

Esta línea SMT completa incluye sistemas de montaje dual de 6 cabezales con cambiadores de boquillas automáticos (biblioteca de boquillas de 19 orificios), 50 ranuras de alimentadores eléctricos NXT por máquina y sistemas de visión avanzados con 6 cámaras de vuelo, 1 cámara IC y 2 cámaras de marca por unidad.

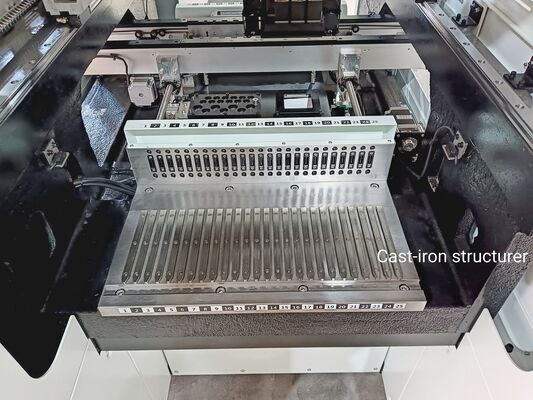

El diseño de ancho estrecho de 890 mm se adapta a ascensores estándar y a pisos de fábrica compactos, lo que permite una implementación flexible de doble máquina sin modificaciones en las instalaciones. La estructura integrada del bastidor de hierro fundido, la compensación térmica inteligente y la calibración automática garantizan una estabilidad de precisión a largo plazo, incluso en entornos de producción 24/7.

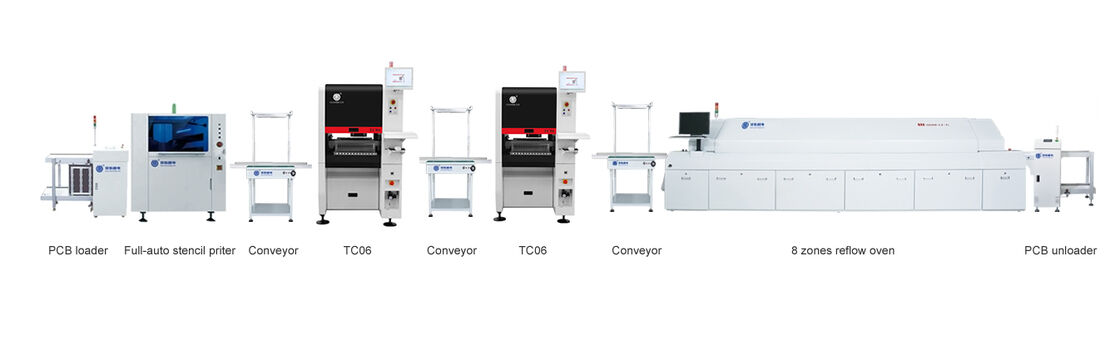

Paquete de Línea de Producción
  • Cargador de PCB 250LD
  • Impresora de pasta de soldar totalmente automática E6
  • Transportador de 50 cm
  • Máquina pick and place TC06 de 6 cabezales (6 cabezales)
  • Transportador de 50 cm
  • Máquina pick and place TC06 de 6 cabezales (6 cabezales)
  • Transportador de 50 cm
  • Horno de reflujo de 8 zonas CHM-PC850
  • Descargador de PCB 250ULD
Especificaciones Técnicas TC06

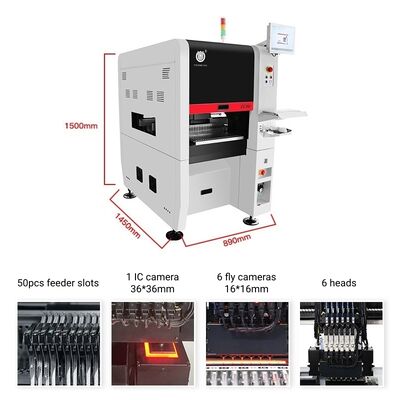

Dimensiones 890 mm (L) x 1450 mm (An) x 1500 mm (Al)
Peso 960 kg (Estructura de hierro fundido)
Fuente de Alimentación AC220V (50Hz, monofásico), 3kW
Suministro de Aire 0.5MPa ~0.7MPa
Generación de Vacío Bomba de vacío incorporada
Cantidad de Cabezales de Montaje 6
Velocidad de Montaje 27.800 CPH (óptima)
Precisión de Montaje (xy)+30μm, CPK≥1.0
Altura del Componente ≤12mm
Rango de Componentes Exclusión de resistencias y condensadores, diodo cilíndrico, condensador de aluminio, SOT, SOP, QFP, QFN, BGA, etc.
Tamaño del Componente 01005 a 36*36 mm, y montaje de componentes más grandes
Grosor de PCB 0.6 mm ~ 3.5 mm
Tamaño de PCB 350 mm (L) x 300 mm (An)
Transporte de PCB Transporte automático de rieles de 3 secciones, dispositivo de soporte de PCB
Cambio de Boquilla Cambio automático de boquilla (biblioteca de boquillas de 19 orificios)
Sistema de Control Ordenador industrial incorporado (sistema Windows) equipado con monitor, teclado y ratón
Sistema de Accionamiento Ejes X e Y impulsados por servomotores Panasonic
Sistema de Transmisión Tornillos de tierra + Guías lineales
Sistema de Alimentación 50 pilas de alimentadores estándar NXT de 8 mm (también apto para bandejas IC y alimentadores de varillas)
Sistema de Visión Cámara de vuelo x 6 (tamaño de componente aplicable: 16 mm x 16 mm); Cámara IC x 1 (tamaño de componente aplicable: 36 mm x 36 mm); Cámara de marca x 2
Especificaciones Clave
  • Velocidad de Montaje: 27.800 CPH (óptima por máquina)
  • Rango de Componentes: 01005 a 36×36 mm (BGA, QFN, QFP, SOP, LED, resistencias, condensadores)
  • Tamaño de PCB: Hasta 350 mm × 300 mm
  • Grosor de PCB: 0.6 mm - 3.5 mm
  • Potencia: AC 220V, 3kW por máquina
  • Sistema de Accionamiento: Servomotores Panasonic con tornillos de tierra y guías lineales THK
Imágenes del Producto

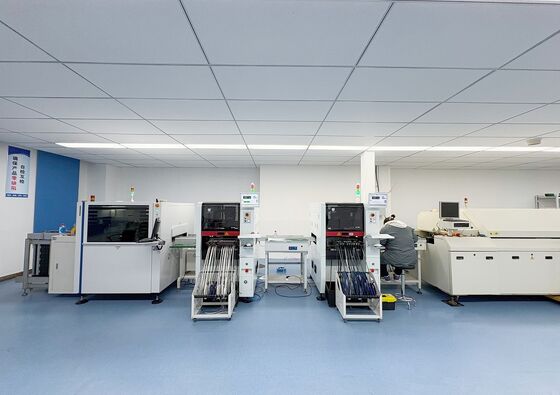

Charmhigh TC06 SMT pick and place machine full-automatic SMT line Customer site installation of TC06 SMT production line TC06 pick and place machine in operation Charmhigh reliable factory supply
Servicio y Garantía

La máquina completa tiene un período de garantía de 1 año a partir de la fecha de compra y servicio de por vida. Siempre proporcionamos repuestos de la máquina, suministro directo de fábrica con garantía. Ofrecemos soporte de preguntas y respuestas en línea, solución de problemas y servicio de asesoramiento técnico.

Ofrecemos un servicio postventa uno a uno. Cada máquina se prueba al 100% antes de ser enviada.

Soporte Técnico

Kimi Liu: Móvil y WhatsApp: +86 135 106 75756

Correo electrónico: kimi@charmhigh-tech.com

Síguenos en YouTube

Si desea saber más información, contáctenos por correo electrónico. Le responderemos a la primera.

Charmhigh, suministro confiable de fábrica.
