Datos del producto:
|
| Impresora de la plantilla: | 300*400m m (3040) | Máquina de Pnp: | CHMT36VA (29 cabezas del alimentador 2 + cámara de la visión del doble) |
|---|---|---|---|
| Horno del flujo: | Tamaño que suelda 1500W de T962A 300*320m m | Uso: | Pequeña producción de lote |
| Alta luz: | Línea de SMT Prodcution,Impresora Machine de 3040 plantillas,Horno T962A del flujo |
||
Línea caliente de SMT Prodcution: CHMT36VA de + impresora 3040 plantillas + horno T962A del flujo
La versión lingüística inglesa 220v/110v soportó/declaración del CE
Pequeña cadena de producción de SMT:
1. impresora 3040 de la plantilla de la alta precisión:
| Tamaño de la tabla de trabajo | 300*400m m |
| Tamaño de la impresión | 250*400m m |
| Tamaño de marco neto máximo | 370*470m m |
| Manera de la impresora | manual |
| Grueso de los substratos | 0-80m m |
| El banco de trabajo ajustar el volumen | 10m m, ajuste horizontal del ángulo |
| Impresión de altura de la plataforma | 220m m |
| exactitud repetida | ±0.01mm |
| localice el modo | Prueba patrón o forma del agujero |
| Dimensión | 540*370*350 milímetro |
| Tamaño que embala | 660*500*280m m |
| Peso | NW.21Kg GW.22Kg |
2. selección de CHMT36VA y máquina del lugar (trabajo con PC externa)
| Modelo | CHM-T36VA |
| Área del PWB | 10mm*10m m - 355mm*355m m |
| Viaje del eje de X Y | 420*460m m |
| Gama de mudanza del eje de Z | 15m m |
| Cabezas de la colocación | 2pcs |
| Alimentadores |
8mm=22pcs, 12mm=4pcs, 16mm=2pcs, 24mm=1pcs, Frente IC tray=14pcs, bandeja definida por el usario de IC |
| Sistema de Vision | Se doblan las cámaras (para arriba y abajo las cámaras) |
| Impulsión | El sistema de impulsión servo de pasos del control a circuito cerrado, nunca se asegura de perder paso |
| Detección de la uno mismo-vuelta del eje de Z | Sí, prevenga la fractura de las bocas |
| Tire de la uno mismo-vuelta del perno | Sí, prevenga para tirar de la fractura del perno |
| Salida del método de detección material | Limpie la detección con la aspiradora, detección de la visión |
| Montaje de velocidad | 4000cph (visión apagado); 2800cph (visión encendido) |
| Montaje de la precisión | ±0.025mm |
| Componentes | 0402-5050, COMPENSACIÓN, QFN, (anchura de la cinta: 8M M, 12M M, 16M M, 24M M) |
| Dimensión de la máquina | L 960m m * W 705m m * H 335m m |
| Bomba de vacío | tipo de -92KPA (2pcs, incorporado, mudo) |
| Fuente de aire externa | Ninguna necesidad (bomba de vacío muda incorporada de la máquina 2pcs) |
| PC externa | Sí (software compatible con windows7) |
| Voltaje | 220V (110V), 50Hz 60Hz |
| Peso neto | 65kg |
| Software compatible | Diseñador de Altium, Protell99SE, COJINES, Kicad, Eagle, Cadint, cadencia Orcad, cadencia allegro, PROTEUS. .etc |

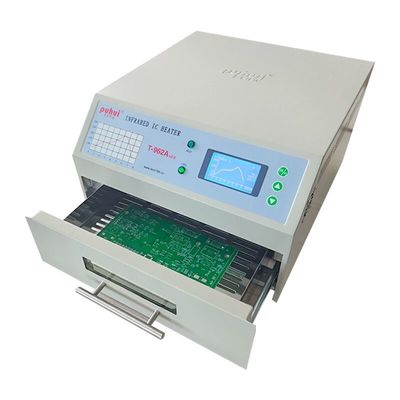

3. parámetro del horno del flujo de T962A (nuevo actualizado con la fan):
Modelo: T962A
Max Area que suelda: 20 x 20 cm
Poder clasificado: 1500W
Fuente: AC110V~ AC220V /50 ~60HZ
Imágenes como sigue:
1. impresora 3040 (alta precisión) de la plantilla
2. CHMT36VA escogen y colocan la máquina con el sistema de Vision (necesite la PC externa)
Ventajas competitivas:
1. El software conveniente, integró el sistema de Linux de la máquina, consejo principal de la industria estable, operación independiente, ningún ordenador externo de la necesidad, operación más fácil y más conveniente, aprenda rápidamente.
2. la pantalla táctil de la En-estructura, ningún monitor externo de la necesidad, sitio ahorró, una operación más conveniente, ratón del USB apoyó también.
3. Las dos cámaras superiores e inferiores de la visión, corrigen la posición de cada uno los componentes, usted pueden ver la imagen de la visión de la pantalla para cada los componentes. (tamaño componente máximo 22*22m m)
4. Tiene accesorio de fijación con abrazadera flexible del PWB, conveniente para diverso tamaño del PWB.
5. Apoyó la bandeja de encargo de IC, bandeja de IC puede ser fijado en la tabla de máquina.

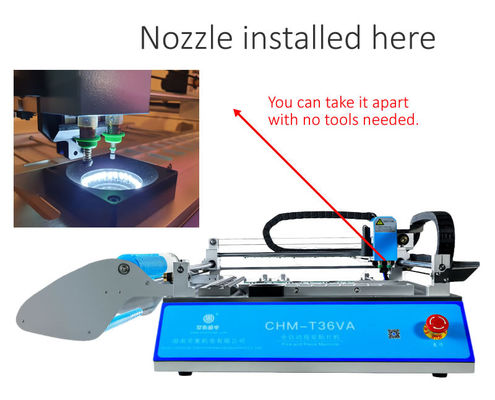

6. Dos cabezas de montaje con las bocas de 2pcs Juki, boca de Juki dentro del imán, así que él se pueden quitar por el finger, ninguna necesidad de desmontar con la llave, equipan con inyector grado del ángulo -180 de la rotación a +180 grados.
7. la máquina toda junta, alimentadores 29pcs incluidos en la máquina, ninguna necesidad de comprar otras piezas, máquina está lista para trabajar.
8. detección del eje de Z, aguja del tirón de la máquina automáticamente de vuelta al origen para evitar las bocas quebradas.
9. Ayuda componente 5m m de la altura máxima.
10. control a circuito cerrado, X, Y AXIS con el codificador, no fuera del paso.
11 el PWB calibrado por la posición de dos componentes, después los componentes del resto serán calibrados automáticamente.
12. El auto calibra la marca 2 puntos, él será calibración automática antes de cada funcionamiento, se asegura de cada PWB que monta exacto.
13. Con la detección del vacío, con la alimentación automática, si un componente chupa torcido, lo lanzará automáticamente para depositar área, entonces escoge un nuevo para montar otra vez.
14. Con la detección, la cámara de la visión ángulo componente y lugar de la corrección auto en lugar correcto del tablero del PWB. Si las cabezas que no escogen encima de los componentes, cámara lo detectan y vuelven escoger otra vez, 3 veces que no escogen, máquina no alarmarán y pararán, después de material de la fuente, después continúan trabajando, ninguna necesidad de comenzar encima otra vez.
15. Viene con la herramienta del convertido (versión de la PC), corrige el fichero de trabajo en fichero de trabajo del ordenador y de la carga en la máquina por el puerto de USB, rápido y conveniente.
16. Tableros panelized ayuda.
17. Si usted no tiene fichero del PWB, usted puede crear un fichero de nueva obra para programar en máquina directamente.
18. Solo paso de la ayuda.
19. El corte de la ayuda graba el material material a granel del tubo.
3. Horno T962A (NUEVO TIPO del flujo con el extractor)
¿Por qué elija Charmhigh?
el desgin 1.Professional y el sitio ahorraron.
2. Operación fácil de usar, no ingeniero profesional de SMT de la necesidad, dispositivo de inserción
3.One máquina - operación integrada, no bomba de la necesidad o PC adicional o la cualquier instalación favorable
la exactitud 4.High y la confiabilidad, componen la defección del trabajo manual
5.Cost eficientes, reducen costo a propio una cadena de producción automática profesional de SMT
6.International expreso con el servicio a domicilio, entrega de los días laborables 3-5
7.Especial para la investigación y desarrollo del laboratorio, muestras, evitar cualquier revealment de las patentes y de los diseños.
el igual de la máquina 8.One al personal que suelda 5, fácil maneja y coste-ahorrado. Bueno para la pequeña producción de lote.
9.Charmhigh es fuente de la fábrica, todas nuestras piezas de las máquinas son investigadas y de fabricaciones por nosotros mismos. los recambios del Después-servicio nunca paran.
10. Charmhigh es fabricante profesional de máquina de la selección y del lugar de SMT desde 2009. Todo el software es investigado por nosotros mismos.
Q1: ¿Cuál es el plazo de ejecución de sus productos? (Cuánto tiempo usted necesita preparar mis mercancías?)
: 2-3 días para la máquina de la unidad 1-3. 5-15 días para los órdenes de la producción en masa (basados en diversas cantidades).
Q2: ¿Cómo usted me entregará mis mercancías?
: Enviamos generalmente por internacional expresamos por ejemplo DHL, UPS, Fedex, TNT para permitir a nuestros clientes conseguir sus mercancías rápidamente. Para una cantidad más grande, la nave por el aire o por el mar.
Q3: ¿Cuánto tiempo necesito esperar antes de que lleguen mis mercancías?
: 3-7 días para internacional expresan. 5-8 días para el transporte aéreo. 20-40 días para el transporte del mar.
Q4: ¿Cuál es su calidad del producto?
: Nuestras materias primas se compran de los proveedores calificados, el mejor qaulity de China. Y nuestros ingenieros todos tienen durante 20 años de expereinces en maquinaria, aseguran buena calidad y funciones. Ahora la calidad y la reacción de CharmHigh es mejores que otras marcas en China.
