6 cabezas SMT Máquina de recogida y colocación Charmhigh TC06Plataforma integrada de hierro fundido
Solución SMT compacta y de alta precisión, mejor para el componente 01005 y de pitcheo fino
Mejor máquina de recoger y colocar para principiantes Charmhigh TC06 Review

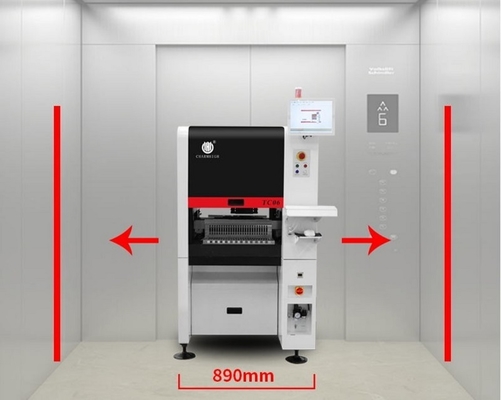

La máquina de pick & place SMT Charmhigh TC06 ofrece un ensamblaje de PCB confiable con una colocación precisa, una operación fácil y un precio asequible para los fabricantes de electrónica.Maneja el montaje de PCB complejo con precisiónLa anchura es de 890 mm, adecuada para la mayoría de los ascensores.
Tiene una plataforma de hierro fundido integrada, funcionando muy estable, por lo que el componente min soporta 010015 con un resultado de montaje perfecto.
El Charmhigh TC06 es ideal para principiantes y profesionales que necesitan una máquina de pick & place confiable para ensamblar PCB con componentes finos y alta eficiencia.
TC06 Principales características:
1Número de modelo: TC06
2La marca: Charmhigh
3Configuración principal:Completo automático en línea + entrega automática de PCB + 6 cabezas 50 alimentadores +(xy) + 30 μm,CPK>1.0 + eje X&Y accionado por servomotor de Panasonic + cambio automático de boquilla + 9 cámaras + tornillo de tierra y guías lineales +Compensación térmica + velocidad óptima: 27800CPH
4. Alimentador: Alimentador Fuji Electric (comprado por separado)
5. Área del PCB: 350 mm (L) * 300 mm (W)
6. Viene con computadora y teclado y ratón con sistema Windows
7Componente: 01005/ 0201/ 0402 / 0603-5050/ diodo/ triodo/ SOP/ QFP/ QFN/ BGA/ LED... hasta un máximo de 36*36mm IC
8Dimensiones: 890 (L) * 1450 (W) * 1500 (H) mm, AC220V (50hz, fase única); Peso neto: 900 kg
9Tiempo de entrega: 5-7 días hábiles
10. Entrega: por mar / recoger de nuestra fábrica directamente / enviar a China almacén
11Método de pago: transferencia bancaria (T/T)
12Embalaje: caja de madera contrachapada
Parámetros de la TC06 de Charmhigh:
| Las dimensiones |
El punto de partida de la prueba es el punto de partida de la prueba.
|
| Peso |
900 kg de peso |
| Fuente de alimentación |
AC220V (50Hz, de una sola fase), 3 kW |
| Suministro de aire |
0La presión de los gases de efecto invernadero se calculará en función de la temperatura del aire. |
| Generación de vacío |
Pampas de vacío incorporadas |
| Cantidad de cabezas de montaje |
6 |
| Velocidad de montaje |
27800cph (lo mejor) |
| Una mayor precisión |
(xy) + 30 μm, CPK≥1.0 |
| Altura del componente |
≤ 12 mm |
|
Tipo de componente y
Rango de componentes
|
- Exclusión del condensador de resistencia, diodo cilíndrico, aluminio
el condensador, el SOT, el SOP, el QFP, el QFN, el BGA, etc.
- El tamaño de pulgada01005 a 36*36 mm, y montaje de componentes más grandes
|
| espesor del PCB |
0.6 mm~3.5 mm |
| Tamaño del PCB |
Se aplicará el método de ensayo de la prueba de la velocidad. |
| Transporte de PCB |
Transporte automático de 3 trenes, dispositivo de soporte de PCB |
| Cambio de boquilla |
Cambio automático de la boquilla (19 agujeros de la biblioteca de boquilla) |
| Sistema de control |
Computadora industrial incorporada (sistema Windows)
equipado con monitor, teclado y ratón |
| Sistema de accionamiento |
Eje X y Y accionado porMotores servomotores de Panasonic
|
| Sistema de transmisión |
Tornos de puesta a tierra + guías lineales |
| Sistema de alimentación |
50 pilas de alimentación estándar de 8 mm NXT
(también adecuado para bandeja de IC y alimentador de bastón) |
| Sistema de visión |
La cámara de vuelo x 6 (tamaño del componente aplicable: 16 mmx16 mm);
una cámara de circuito integrado x 1 (tamaño del componente aplicable: 36mmx36mm);
Marque la cámara x 2 |
Canal de YouTube de Charmhigh: https://www.youtube.com/@KimiLiuCharmhigh/videos
TC06 vídeo de trabajo, montaje 01005: En la actualidad, el gobierno de la República Popular China está llevando a cabo una serie de acciones para reducir el número de víctimas.

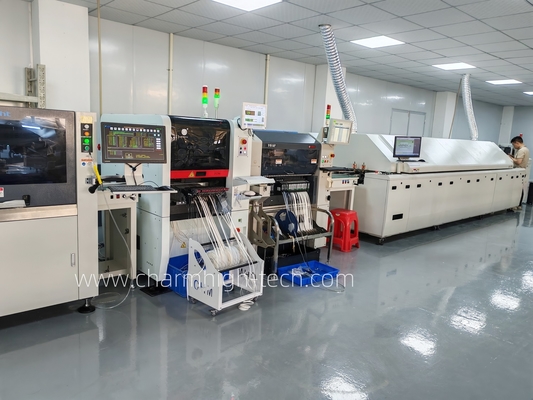

TC06+Yamaha YS12 trabajando juntos: ¿Qué es lo que está pasando?
Cada lado de 25 piezas de alimentadores, un total de 50 piezas de alimentadores de cinta soportados: (NXT alimentador eléctrico)
8/12/16/24/32/44/56mm alimentador, alimentador de vibración, IC soportado bandeja, comprado por separado.
Cambio automático de la boquilla: (19 agujeros)
Comentarios de los clientes, bueno para el negocio de inicio:
Lista de las partes:
| Punto de trabajo |
Cantidad |
Punto de trabajo |
Cantidad |
| TC06 Máquina de recogida y colocación |
1 |
Aceite lubricante |
1 |
| Las bombillas |
8 |
El filtro |
4 |
| Caja de herramientas |
1 |
Conector rápido |
1 |
| Tarjeta de garantía |
1 |
Pad del ratón |
2 |
| Manual del usuario |
1 |
Cable de alimentación |
2 |
| Informe de ensayo |
1 |
El teclado |
1 |
| El cepillo |
1 |
Pad del ratón |
1 |
| Las pinzas |
1 |
Display de pantalla |
1 |
Por favor, tenga en cuenta:
La máquina de recoger y colocar está completa con todos los accesorios incluidos en el paquete,usted necesita comprar los alimentadores por separado y necesita preparar un compresor con 10mm tubo de diámetro exterior (alimento de aire para los alimentadores, vacío de la cabeza, tapones de PCB...), insertando el tubo en la parte posterior de la máquina.
Por favor, compre esta máquina con confianza. ¡Disfrute con su máquina de recoger y colocar!
¿Por qué elegir Charmhigh?
1Diseño profesional y espacio ahorrado.
2- Funcionamiento fácil de usar, sin necesidad de un ingeniero SMT profesional, dispositivo de nivel de entrada
3Una máquina - operación integrada, sin necesidad de bomba o PC adicional o cualquier instalación de apoyo.
4- Costo eficiente, reducir los gastos para poseer una línea de producción SMT profesional totalmente automática.
5Es muy conveniente cambiar el reemplazo de la máquina, fácil de arreglar por sí mismo.
6Expreso internacional con servicio puerta a puerta, entrega de 6-8 días hábiles.
7Especialmente para investigación y desarrollo de laboratorio, para proteger su propio diseño y patente.
8Una máquina es igual a 5 personal de soldadura, mucho más eficiente que el trabajo manual, fácil de manejar y de ahorro de costes.
9Charmhigh es un suministro de fábrica, todas nuestras piezas de la máquina son investigadas y fabricadas por nosotros mismos.
10Charmhigh es un fabricante profesional de la máquina SMT Pick and Place desde, primer p&p lanzado en 2011.
Servicio y garantía:
La máquina completa tiene un período de garantía de 1 año a partir del momento de la compra y servicio de por vida.
Siempre proporcionamos piezas de repuesto de la máquina, suministro directo de la fábrica con garantía.
Proporcionamos un servicio de asesoramiento técnico y apoyo de preguntas y respuestas en línea.
Proporcionamos un servicio postventa uno a uno.Cada máquina fue probada al 100% antes de embarcar.
