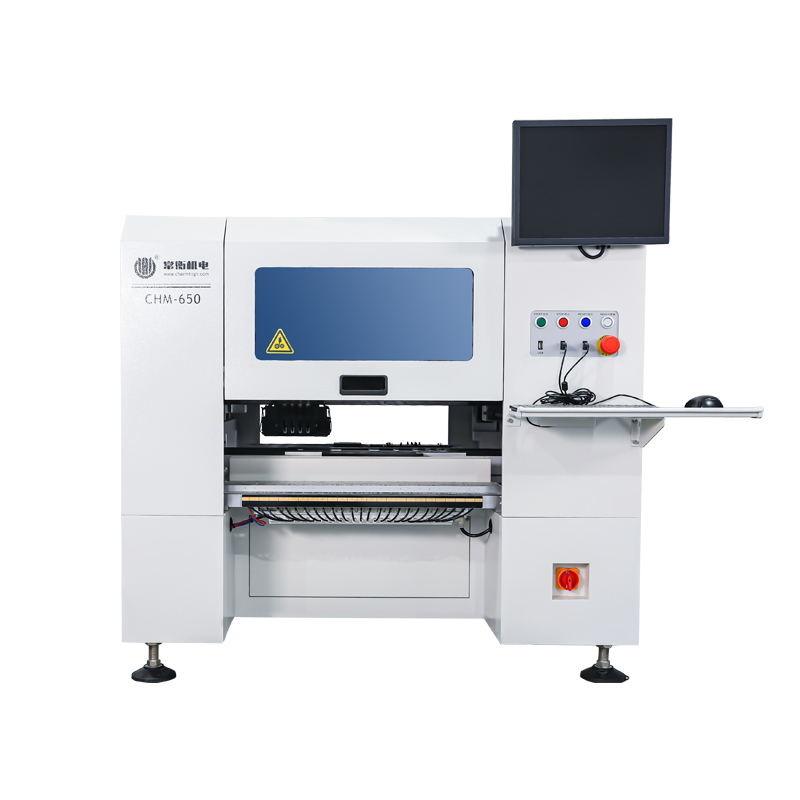

4 cabezas 50 alimentadores Máquina de recogida y colocación de mesa CHM-650 SMT
Para la producción de pequeños lotes de alta precisión, la producción en masa 0201 es perfecta
Cambio automático de boquilla, trabajando con alimentadores universales Yamaha
Modelo: CHM-650

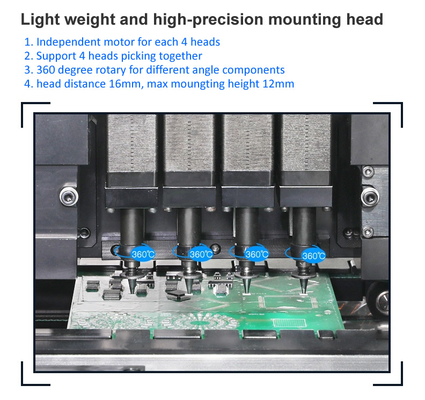

*4 Cabezas con cambio automático de boquilla
* Apoya 50 piezas de alimentadores eléctricos y neumáticos Yamaha
*Configuración superior con alta precisión, 0201 soportado
* Viene con computadora (monitor, teclado, ratón USB)

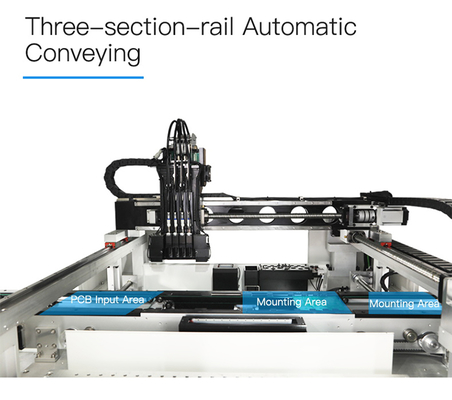

* Mecánica fuerte, entrega automática de PCB de 3 secciones, ahorrar espacio
Video de trabajo de YouTube:
El número de unidad de carga de la unidad de carga de la unidad de carga de la unidad de carga de la unidad de carga de la unidad de carga de la unidad de carga.
En la actualidad, el gobierno de la República Popular China está trabajando en la creación de un sistema de protección de datos.
Mantenimiento de la mezcla CHM-650:
¿Qué es lo que está pasando?
CHM-650 de trabajo de vídeo de un cliente búlgaro:
¿Qué es lo que está pasando?
Imagen real del CHM-650 4 cabezas robot de selección y colocación en la fábrica:
¿Qué es lo que está sucediendo?
| Especificaciones del CHM-650 |
| Las dimensiones |
1280 mm ((L) x 1190 mm ((W) x 1050 mm ((H) |
| Peso |
310 kg de peso |
| El poderSuministro |
AC220V (50Hz, 1 fase), 2,1 kW |
| Suministro de aire |
0Se trata de un sistema de transmisión de luz de alta intensidad. |
| Generación de vacío |
Generador de vacío |
| Cabeza de montaje |
4 cabezas |
| Velocidad de montaje |
9000cph (lo mejor) |
| Una mayor precisión |
(XY) ±0,05 mm;CPK ≥ 1.0 |
| Precisión de control |
5 μm |
| Altura del componente |
12 mm |
| Tipo de componente |
0201El número de unidades de producción es el número de unidades de producción.
(resistores/condensadores/diodos/triodos/LED/IC, etc.)
|
| espesor del PCB |
0.6 mm~3.5 mm |
| Tamaño del PCB |
Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2. |
| Transporte de PCB |
Transporte automático de tres trenes |
| Cambio de boquilla |
Cambio automático de la boquilla(Biblioteca de boquillas de 19 agujeros) |
| Sistema de control |
Computadora industrial incorporada (sistema Windows)
equipado con monitor, teclado y ratón
|
| Sistema de accionamiento |
Eje X&Y accionado por servomotores; con aceleración y desaceleración flexibles en curva S |
| Sistema de transmisión |
Tornos de bolas + guía lineal |
| Sistema de alimentación |
50 ranuras de alimentación neumática/eléctrica estándar de 8 mm de Yamaha
(también adecuado para bandeja de IC y alimentador de bastón)
|
| Sistema de visión |
Foto instantánea de la cámara x4 (talla del componente aplicable:16 mm x 16 mm);
IC camerax1 (talla del componente aplicable:36 mm x 36 mm);

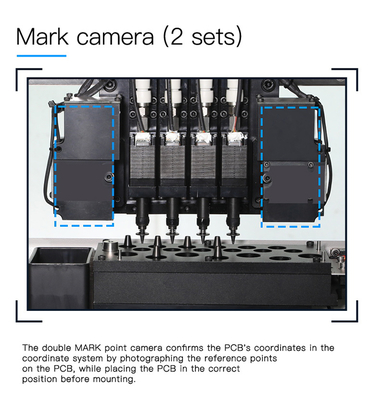

Marcado con camerax2
|
Programación de archivos fácil:
Lo más destacado:
1. Intercambio automático de boquilla, no necesita cambiar la boquilla manualmente, muy conveniente!
2Sistema de cámara de visión fuerte, mayor precisión, IC más preciso y componente mínimo 0201:
3Alta configuración, larga vida útil, Charmhigh proporcionan una fuerte mecánica.
Trabajo con los alimentadores Yamaha estándar:
Opción:
1. alimentador eléctrico de 8 mm/ 12 mm/ 16 mm/ 24 mm/ 32 mm/ 44 mm
2. 8x4mm / 12mm / 16mm / 24mm / 32mm / 44mm alimentador neumático
3. Alimentación por vibración
Charmhigh SMT, suministro de fábrica, entrega rápida:
El 100% de los comentarios de los clientes
Por favor, tenga en cuenta:
La máquina de recoger y colocar está completa con todos los accesorios incluidos en el paquete, máquina lista para usar!
Lo único que necesita es un compresor de aire externo (alimento de aire para los alimentadores, aspirador de cabeza, ANC, tapón de PCB...).
Por favor, compre esta máquina con confianza. ¡Disfrute con su máquina de recoger y colocar!
Servicio y garantía:
La máquina completa tiene un período de garantía de 1 año a partir del momento de la compra y servicio de por vida.
Siempre proporcionamos piezas de repuesto de la máquina, suministro directo de la fábrica con garantía.
Proporcionamos un servicio de asesoramiento técnico y apoyo de preguntas y respuestas en línea.
Proporcionamos un servicio post-venta uno a uno. Cada máquina 100% probada bien antes del envío.
