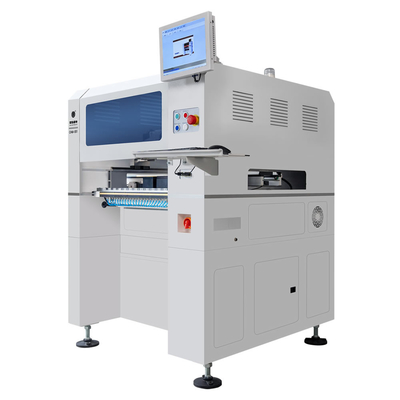

Máquina de colocación y montaje SMT de 4 cabezales de súper alta precisión Charmhigh CHM-551CPK≥1.0
Alta configuración, ahorro de espacio, muy bueno para la producción de lotes pequeños con alta estabilidad.
Modelo actualizado Genius pequeñoCHM-551 (con base)Husillo de bolas de alta precisión
Transportador automático de PCB, 50 alimentadores, robot de colocación y montaje SMT de 4 cabezales
Máquina de colocación y montaje CHM-551 SMT (con cambio automático de boquillas) para la producción por lotes SMT.
0201 soportado. Soporte de prueba CPK.Solución económica para el montaje SMT.
Características de la máquina
1. Soporte de prueba CPK CPK≥1.0
2. Cambio automático de boquillas (biblioteca de boquillas de 13 juegos)
3. Compensación térmica
4. Transporte automático
5. Velocidad óptima: 11500CPH; IPC9850: 8850CPH
6. .……
Para obtener más funciones de la máquina, consulte a nuestro gerente de cuenta
Video de trabajo de CHM-551 de un cliente en Youtube:
https://www.youtube.com/watch?v=OawJh43K9EI
Montaje CHM-551 0402, 0603, 0805:
https://www.youtube.com/watch?v=x6bLKcVWXCg
Montaje CHM-551 0201:
https://www.youtube.com/watch?v=Vj1I1Kiavtg
| Especificaciones de CHM-551 |
| Dimensiones |
1050 mm (L) x 1050 mm (W) x 1360 mm (H) |
| Peso |
310 kg - con base |
| Fuente de alimentación |
CA 220 V (50 Hz, monofásica) 1,5 kW |
| Suministro de aire |
0,5 MPa ~ 0,7 MPa |
| Generación de vacío |
bomba de vacío |
| Cantidad de cabezales de montaje |
4 cabezales |
| Velocidad de montaje |
11500CPH (óptimo); IPC9850: 8850cph |
| Precisión de montaje |
(XY)±0,05 mm;CPK≥1.0 |
| Altura del componente |
12 mm |
| Tipo de componente |
0201/0402/0603～5050/SOT/SOP/QFP/QFN/BGA, etc.
(resistencia/condensador/diodo/tríodo/LED/IC, etc.) |
| Grosor de PCB |
0,6 mm ~ 3,5 mm |
| Tamaño de PCB |
350 mm (L) x 270 mm (W) |
| Cambio de boquilla |
Cambio automático de boquilla (biblioteca de boquillas de 13 orificios) |
| Sistema de control |
Computadora industrial integrada (sistema Windows)
equipada con monitor, teclado y mouse |
| Sistema de accionamiento |
Eje X e Y impulsados por servomotores;
adoptando aceleración y desaceleración de curva S flexible
|
| Sistema de transmisión |
Husillo de bolas + guía lineal |
| Sistema de alimentación |
50 estándar de 8 mmYamaha neumático/alimentador eléctricopilas
(también adecuado para bandeja de IC y alimentador de varillas) |
| Sistema de visión |
Cámara de instantáneas x4 (tamaño de componente aplicable: 14 mm×14 mm);
Cámara IC x1 (tamaño de componente aplicable:36mmm×36 mm);
Cámara de marca x2 |

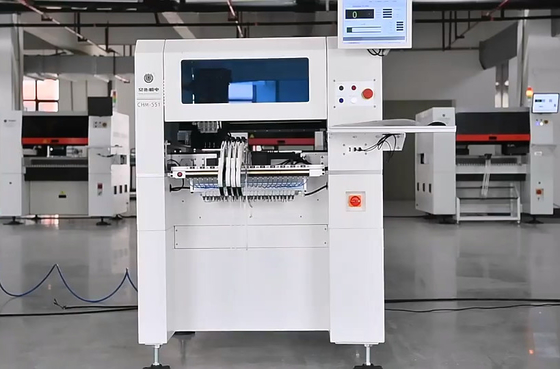

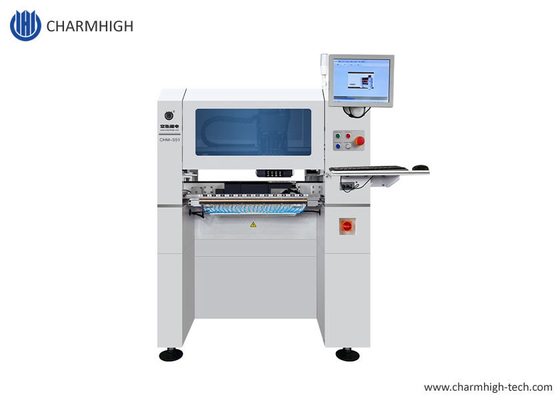

Nuevo aspecto de CHM-551, ventana de visualización agregada.
Características principales:
4 cabezales, 50 pilas de alimentadores, servomotor, transportador automático de PCB, husillo de bolas,
compensación térmica, cambio automático de boquilla de 19 orificios, 0201, prueba CPK aprobada......
Trabajando con alimentadores eléctricos Yamaha y alimentadores neumáticos juntos.
Montaje de IC con resultado perfecto, soporte máximo IC de tamaño 36x36 mm, montaje perfecto de paso pequeño.
Charmhigh SMT, suministro de fábrica, entrega rápida.
Charmhigh, la mejor marca china.

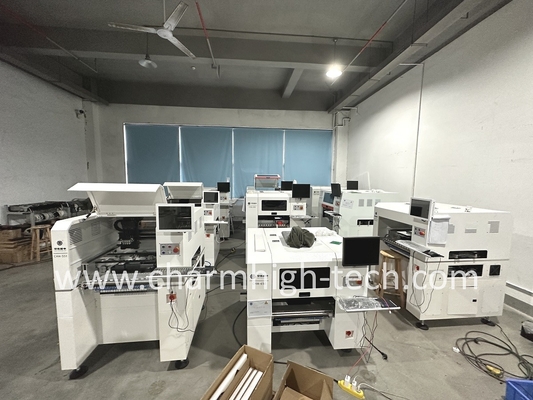

Nuestra fábrica:
Recomendación de línea de producción SMT:
Impresora de pasta de soldadura 3250---transportador---dos unidades CHM-551---transportador---horno de reflujo
Lista de piezas de CHM-551
| Artículo |
Cantidad |
Artículo |
Cantidad |
| Máquina de colocación y montaje |
1 |
Pinzas |
1 |
| Boquillas |
8 |
Llave hexagonal interior |
1 |
| Caja de herramientas |
1 |
Aceite lubricante |
1 |
| Tarjeta de garantía |
1 |
Filtro |
4 |
| Manual del usuario |
1 |
Conector rápido |
1 |
| Informe de prueba |
1 |
Alfombrilla de ratón |
1 |
| Cepillo |
1 |
Cable de alimentación |
1 |
Tenga en cuenta:
¡La máquina de colocación y montaje es un conjunto completo con todos los accesorios incluidos en el paquete, máquina lista para usar!
Lo único que necesita preparar es un compresor de aire externo.
Por favor, compre esta máquina con confianza.
¡Disfrute con su máquina de colocación y montaje!
Servicio y garantía:
La máquina completa tiene un período de garantía de 1 año a partir de la fecha de compra y servicio de por vida.
Siempre proporcionamos repuestos de la máquina, suministro directo de fábrica con garantía.
Brindamos soporte de preguntas y respuestas en línea y solución de problemas y servicio de asesoramiento técnico.
Brindamos servicio postventa individual.Cada máquina se prueba al 100% antes de enviarla.
