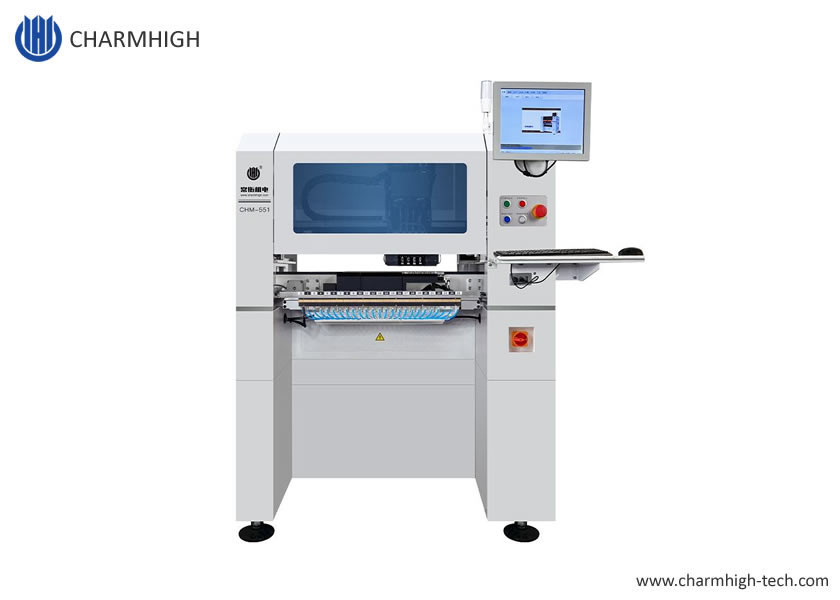

Máquina de recogida y colocación SMT de 4 cabezas de alta precisiónSe trata de la CHM-551.CPK ≥ 1.0
Alta configuración, espacio ahorrado, muy bueno para la producción de pequeños lotes con alta estabilidad.
Modelo actualizado Genius pequeñoCHM-551 (con base)Tornos de bolas de alta precisión
Transportador de PCB automático, 50 alimentadores 4 cabezas SMT robot de recogida y colocación
CHM-551 Máquina de recogida y colocación SMT (con cambio automático de boquilla) para la producción por lotes SMT.
0201 soportado. Soporte de pruebas CPK.Solución económica para el montaje SMT.
Características de la máquina
1Apoyar la prueba CPKCPK ≥ 1.0
2. Cambio automático de boquilla (13 juegos de biblioteca de boquilla)
3Compensación térmica
4. Transporte automático
5. Velocidad óptima:11500CPH ; IPC9850:8850CPH
6. ¿Cómo se llama?
Para más características de la máquina, consulte a nuestro administrador de cuentas
Descargar el catálogo de CHM-551: CHM-551 - Catálogo.pdf
CHM-551 Video de trabajo del cliente en Youtube:
¿Qué es lo que está sucediendo?
El número de unidad de montaje CHM-551 0402, 0603, 0805:
¿Qué es lo que está pasando?
El sistema de montaje CHM-551 0201:
¿Qué es lo que está pasando?
| Especificaciones del CHM-551 |
| Las dimensiones |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero. |
| Peso |
310 kg -con base |
| Fuente de alimentación |
AC220V (50Hz, de una sola fase) 1,5kw |
| Suministro de aire |
0La presión de los gases de efecto invernadero se calculará en función de la temperatura del aire. |
| Generación de vacío |
bomba de vacío |
| Cantidad de cabezas de montaje |
4 cabezas |
| Velocidad de montaje |
11500CPH (lo óptimo);IPC9850: 8850 horas por hora |
| Una mayor precisión |
(XY) ± 0,06 mm;CPK ≥ 1.0 |
| Altura del componente |
12 mm |
| Tipo de componente |
0201Los datos de las pruebas de seguridad de los vehículos de las categorías IIa y IIIa deben estar disponibles en el sitio web del fabricante.
(resistores/condensadores/diodos/triodos/LED/IC, etc.) |
| espesor del PCB |
0.6 mm~3.5 mm |
| Tamaño del PCB |
Las medidas de seguridad de los vehículos de las categorías M1 y M2 se aplicarán a las unidades de seguridad de las categorías M1 y M2 de las categorías M2 y M3.
Las medidas de seguridad se aplicarán en el caso de los vehículos de las categorías M1 y M2 |
| Cambio de boquilla |
Cambio automático de la boquilla (biblioteca de boquillas de 13 agujeros) |
| Sistema de control |
Computadora industrial incorporada (Windows 7)
equipado con monitor, teclado y ratón |
| Sistema de accionamiento |
eje X&Y accionado por servomotores;
la adopción de aceleración y desaceleración flexibles en curva S
|
| Sistema de transmisión |
Tornos de bolas + guía lineal |
| Sistema de alimentación |
50 8 mm estándarYamaha tambiénalimentador neumático/eléctricolas pilas
(también adecuado para bandeja de IC y alimentador de bastón) |
| Sistema de visión |
La cámara de instantáneas x4 (talla del componente aplicable: 14 mm × 14 mm);
IC camerax1 (talla del componente aplicable:25 mm × 25 mm);
Marcado con camerax2 |

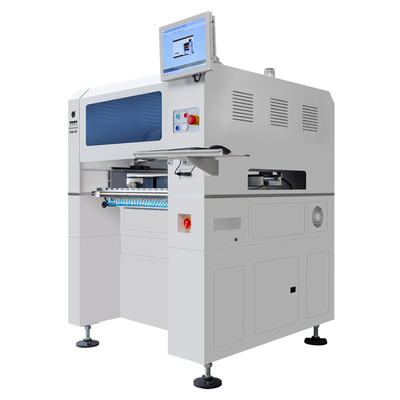

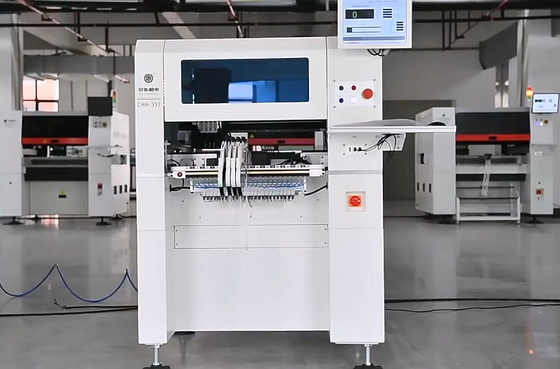

CHM-551 nuevo aspecto, ventana de visualización añadida.
Principales características:
4 cabezas, 50 pilas de alimentación, servomotor, transportador automático de PCB, tornillo de bolas,
Compensación térmica, cambio automático de boquilla de 19 agujeros, 0201, prueba CPK aprobada...
Trabajar con los alimentadores eléctricos Yamaha y los alimentadores neumáticos juntos.
Montaje IC con resultado perfecto, soporte máximo 25x25mm tamaño IC, pequeño tono montaje perfecto.
Charmhigh SMT, suministro de fábrica, entrega rápida.
Charmhigh, la mejor marca de Chiense.

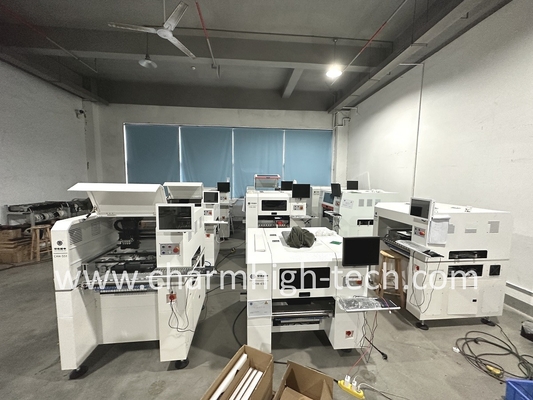

Nuestra fábrica:
Se recomienda la línea de producción SMT:
3250 impresora de pasta de soldadura--- transportadora--- CHM-551 dos unidades--- transportadora--- horno de reflujo
CHM-551 Lista de piezas
| Punto de trabajo |
Cantidad |
Punto de trabajo |
Cantidad |
| Máquina de recogida y colocación |
1 |
Las pinzas |
1 |
| Las bombillas |
8 |
Apagón de hexágono interno |
1 |
| Caja de herramientas |
1 |
Aceite lubricante |
1 |
| Tarjeta de garantía |
1 |
El filtro |
4 |
| Manual del usuario |
1 |
Conector rápido |
1 |
| Informe de ensayo |
1 |
Pad del ratón |
1 |
| El cepillo |
1 |
Cable de alimentación |
1 |
Por favor, tenga en cuenta:
La máquina de recoger y colocar está completa con todos los accesorios incluidos en el paquete, máquina lista para usar!
Lo único que necesitas es un compresor de aire externo.
Por favor, compre esta máquina con confianza.
¡Disfruta con tu máquina de recoger y colocar!
Servicio y garantía:
La máquina completa tiene un período de garantía de 1 año a partir del momento de la compra y servicio de por vida.
Siempre proporcionamos piezas de repuesto de la máquina, suministro directo de la fábrica con garantía.
Proporcionamos un servicio de asesoramiento técnico y apoyo de preguntas y respuestas en línea.
Proporcionamos un servicio postventa uno a uno.Cada máquina fue probada al 100% antes de embarcar.
