Es perfecto.Alta velocidad Alta precisión en línea8 cabezas 80 alimentadores SMT máquina de recogida y colocación Charmhigh TM08
Máquina de fabricación de PCB, línea de ensamblaje de PCB totalmente automática, mejor calidad en China, la mejor marca de Chiense Charmhigh
1. Número de modelo: TM08
2La marca: Charmhigh
3Configuración principal:Completo automático en línea + entrega automática de PCB + 8 cabezas 80 alimentadores + detección de CPK aprobada + servomotor de Panasonic + doble eje Y + cambio automático de boquilla + 11 cámaras + tornillo de molienda THK +Compensación térmica + velocidad óptima: 35000CPH
4. Alimentador: Alimentador Fuji Electric (comprado por separado)
5Área de PCB (2 opciones):Las medidas de seguridad se aplicarán en el caso de los vehículos de las categorías M1, M2 y M3.
6. Viene con computadora y teclado y ratón con sistema Windows
7Componente: 0201/ 0402 / 0603-5050/ diodo/ triodo/ SOP/ QFP/ QFN/ BGA/ LED... hasta un máximo de 36*36mm IC
8Dimensión:1280 (L) * 1580 (W) * 1500 (H) mm, AC220V (50hz, de una sola fase)
9Tiempo de entrega: 3 a 5 días hábiles
10. Entrega: por mar / recoger de nuestra fábrica directamente / enviar a China almacén
11Método de pago: transferencia bancaria (T/T)
12Embalaje: caja de madera contrachapada
Canal de YouTube de Charmhigh: https://www.youtube.com/@KimiLiuCharmhigh/videos
Charmhigh TM08 descarga del catálogo de: TM08 - Catálogo.pdf
Los parámetros de Charmhigh TM08:
| Las dimensiones |
1280 mm ((L) x 1580 mm ((W) x 1500 mm ((H) |
| Peso |
1450 kg |
| Fuente de alimentación |
AC220V (50Hz, de una sola fase), 3,5 kW |
| Suministro de aire |
0La presión de los gases de efecto invernadero se calculará en función de la temperatura del aire. |
| Generación de vacío |
Pampas de vacío incorporadas |
| Cantidad de cabezas de montaje |
8 |
| Velocidad de montaje |
35000cph (lo mejor) |
| Una mayor precisión |
±0,05 mm CPK≥1.0 |
| Altura del componente |
≤ 12 mm |
| Tipo de componente |
0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA, etc. El número de registro de las empresas de transporte aéreo y de transporte aéreo debe ser el siguiente:
(resistores/condensadores/diodos/triodos/LED/IC, etc.) |
| espesor del PCB |
0.6 mm~3.5 mm |
| Tamaño del PCB |
Se aplicarán los siguientes requisitos:
Las medidas de seguridad se aplicarán en el caso de los vehículos de las categorías M1, M2 y M3. |
| Transporte de PCB |
Transporte automático de 3 trenes, dispositivo de soporte de PCB |
| Cambio de boquilla |
Cambio automático de la boquilla (31 agujeros de la biblioteca de boquilla) |
| Sistema de control |
Computadora industrial incorporada (sistema Windows)
equipado con monitor, teclado y ratón |
| Sistema de accionamiento |
Eje X y Y accionado porServomotores Panasonic A6 (eje Y por motores dobles);
la adopción de aceleración y desaceleración flexibles en curva S
|
| Sistema de transmisión |
Eje X&Y adoptando tornillo de tierra y guía lineal silenciosa
(eje Y con doble tornillo) |
| Sistema de alimentación |
80 pilas de alimentación estándar NXT de 8 mm
(también adecuado para bandeja de IC y alimentador de bastón) |
| Sistema de visión |
La cámara de vuelo x8 (tamaño del componente aplicable: 16 mmx16 mm);
"Capacitación" para la fabricación de un circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado.
Marcado con camerax2 |
Lista de las partes:
| Punto de trabajo |
Cantidad |
Punto de trabajo |
Cantidad |
| TM08 Máquina de recogida y colocación |
1 |
Aceite lubricante |
1 |
| Las bombillas |
8 |
El filtro |
4 |
| Caja de herramientas |
1 |
Conector rápido |
1 |
| Tarjeta de garantía |
1 |
Pad del ratón |
2 |
| Manual del usuario |
1 |
Cable de alimentación |
2 |
| Informe de ensayo |
1 |
El teclado |
1 |
| El cepillo |
1 |
Pad del ratón |
1 |
| Las pinzas |
1 |
Display de pantalla |
1 |

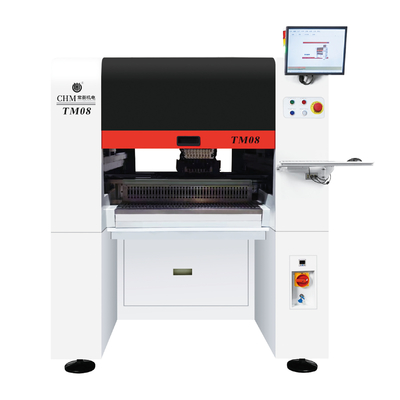

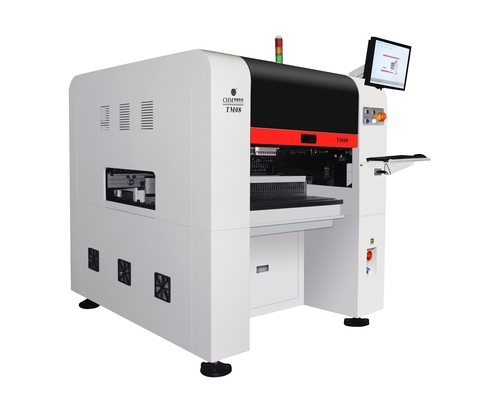

Charmhigh TM08, 8 cabezas 80 alimentador:
Charmhigh TM08: la detección de CPK fue aprobada,TM08:CPK ≥ 1.0,modelo de alta precisión:
¿Qué es la detección de CPK?
CPK se refiere al índice de capacidad de proceso, es una medida de la consistencia y precisión de una máquina de pick-and-place en su producción,Si el CPK es alto, significa que la máquina es muy buena para colocar los componentes exactamente donde necesitan estar.y podría haber más errores en el proceso de montajeYo...T nos dice cuán estable es la calidad de la máquina durante la fabricación.
CPK < 1: deficiente
1 ≤ CPK < 1.33: normales
CPK ≥ 1.33Es excelente.
Resumen: El CPK es una medida de la consistencia y precisión de una máquina de recoger y colocar en su producción.
Muestra:
Suministro directo de la fábrica Charmhigh:
Servicio y garantía:
La máquina completa tiene un período de garantía de 1 año a partir del momento de la compra y servicio de por vida.
Siempre proporcionamos piezas de repuesto de la máquina, suministro directo de la fábrica con garantía.
Proporcionamos un servicio de asesoramiento técnico y apoyo de preguntas y respuestas en línea.
Proporcionamos un servicio postventa uno a uno.Cada máquina fue probada al 100% antes de embarcar.
