Charmhigh CHM-551 Máquina de recogida y colocación de 4 cabezas pequeña y de alta precisión
Es bueno para la producción de pequeños lotes con alta estabilidad.
Desbloquea el futuro de la fabricación electrónica con el CHM-551, una máquina SMT compacta de 4 cabezas de alta precisión diseñada para la producción de lotes pequeños y medianos.esta solución de vanguardia ofrece una precisión excepcional, soportando componentes tan pequeños como 0201, QFN, BGA y más, lo que lo convierte en la mejor opción para I + D, creación de prototipos y ensamblaje de PCB rentable.
¿Por qué elegir el CHM-551?
1. Precisión superior: Lograr una colocación impecable con un sistema de tornillo de bolas de alta precisión y cámaras de visión avanzadas, asegurando una alineación perfecta del IC y el cumplimiento de CPK≥1.0 para resultados confiables.
2• Rendimiento de alta velocidad: aumenta la productividad con una velocidad óptima de 11,500 CPH (IPC9850: 8,850 CPH), ideal para las carreras de pequeños lotes sin sacrificar la calidad.
3. Automatización inteligente: Cuenta con cambio automático de boquilla (librería de 13 conjuntos), compensación térmica y transportador automático de PCB para agilizar su flujo de trabajo y liberar tiempo valioso.
4. Compacto y versátil: las opciones de base de escritorio o vertical que ahorran espacio encajan perfectamente en cualquier espacio de trabajo, apoyando PCBs de hasta 400x300mm y 50 alimentadores Yamaha (neumáticos / eléctricos).
5Innovación rentable: asequible sin comprometer la calidad, el CHM-551 es perfecto para nuevas empresas, laboratorios y empresas que buscan escalar la producción SMT de manera eficiente.
Características clave:

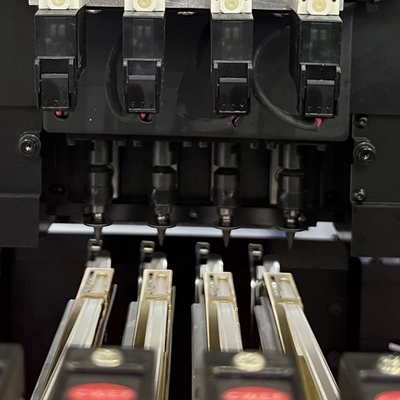

1Diseño de 4 cabezas: maneja simultáneamente múltiples componentes para un ensamblaje más rápido.
2Capacidad: Aborda los componentes más pequeños con facilidad, ideal para la electrónica moderna.
3Software fácil de usar: Interfaz intuitiva que simplifica el funcionamiento, sin necesidad de conocimientos especializados.
4Construcción robusta: la configuración de gama alta garantiza durabilidad y rendimiento a largo plazo.
5Soporte global: respaldado por una garantía de 1 año, servicio de por vida y soporte técnico dedicado de Charmhigh.
Perfecto para:
-SMT Prototyping: Lleve rápidamente sus diseños a la vida con precisión.
- Producción en pequeños lotes: rentable para las empresas emergentes y los fabricantes de nicho.
- Laboratorios de I+D: flexibles y fiables para las pruebas y la innovación.
| Especificaciones del CHM-551 |
| Las dimensiones |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero. |
| Peso |
310 kg de peso |
| Fuente de alimentación |
AC220V (50Hz, de una sola fase) 1,5kw |
| Suministro de aire |
0La presión de los gases de efecto invernadero se calculará en función de la temperatura del aire. |
| Generación de vacío |
bomba de vacío |
| Cantidad de cabezas de montaje |
4 cabezas |
| Velocidad de montaje |
11500CPH (lo óptimo) ";IPC9850: 8850 horas por hora |
| Una mayor precisión |
(XY) ± 0,06 mm;CPK ≥ 1.0 |
| Altura del componente |
12 mm |
| Tipo de componente |
0201Los datos de las pruebas de seguridad de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo.
(resistores/condensadores/diodos/triodos/LED/IC, etc.) |
| espesor del PCB |
0.6 mm~3.5 mm |
| Tamaño del PCB |
Las medidas de seguridad de los vehículos de las categorías M1 y M2 se aplicarán a las unidades de seguridad de las categorías M1 y M2 de las categorías M2 y M3.
Las medidas de seguridad se aplicarán en el caso de los vehículos de las categorías M1 y M2 |
| Cambio de boquilla |
A. NoCambio de boquilla utomática(Biblioteca de boquillas de 13 agujeros) |
| Sistema de control |
Computadora industrial incorporada (Windows 7)
equipado con monitor, teclado y ratón |

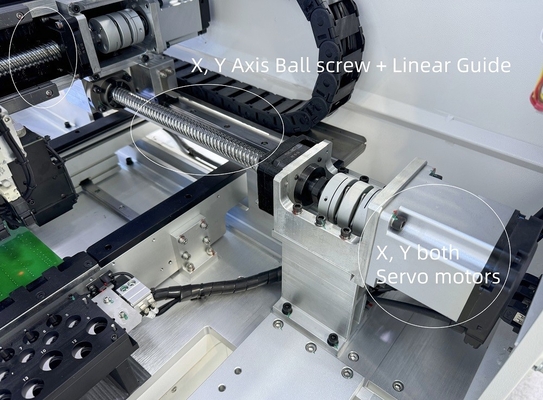

| Sistema de accionamiento |
eje X&Y accionado por servomotores;
la adopción de aceleración y desaceleración flexibles en curva S
|
| Sistema de transmisión |
Tornos de bolas + guía lineal |
| Sistema de alimentación |
50 pilas de alimentación neumática/eléctrica estándar de 8 mm de Yamaha
(también adecuado para bandeja de IC y alimentador de bastón) |

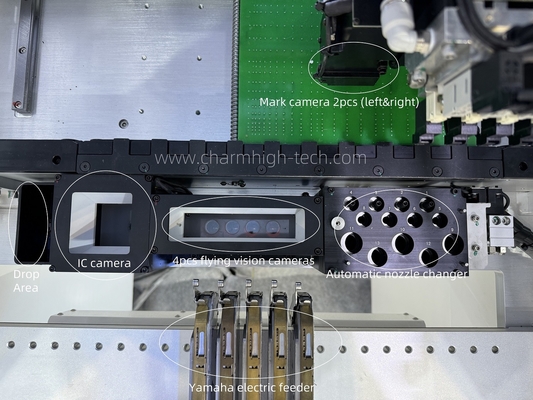

| Sistema de visión |
La cámara de instantáneas x4 (talla del componente aplicable: 14 mm × 14 mm);
"Capacitación" para la fabricación de un circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado de circuito integrado.
Marcado con camerax2 |
100% imágenes reales:

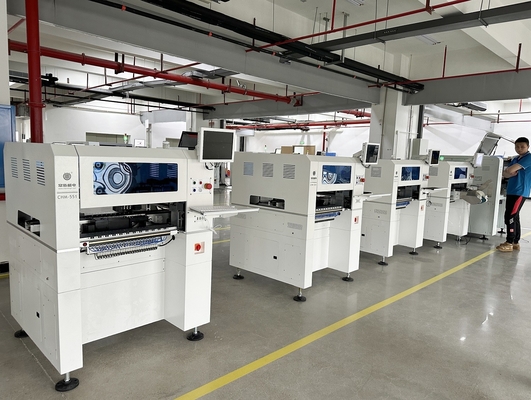

Tiene versión de escritorio y versión vertical de dos tipos, puede hacer línea de producción SMT totalmente automática:
Muestra de PCB por cliente:

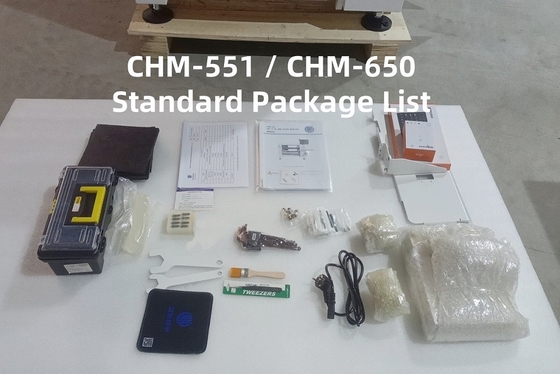

CHM-551 Lista de piezas
| Punto de trabajo |
Cantidad |
Punto de trabajo |
Cantidad |
| Máquina de recogida y colocación |
1 |
Las pinzas |
1 |
| Las bombillas |
8 |
Apagón de hexágono interno |
1 |
| Caja de herramientas |
1 |
Aceite lubricante |
1 |
| Tarjeta de garantía |
1 |
El filtro |
4 |
| Manual del usuario |
1 |
Conector rápido |
1 |
| Informe de ensayo |
1 |
Pad del ratón |
1 |
| El cepillo |
1 |
Cable de alimentación |
1 |
Por favor, tenga en cuenta:
La máquina de recoger y colocar está completa con todos los accesorios incluidos en el paquete, la máquina está lista para usar!
Lo único que necesita es un compresor de aire externo (que suministra aire para los alimentadores neumáticos).
Por favor, compre esta máquina con confianza.
¡Disfruta con tu máquina de recoger y colocar!
Servicio y garantía:
La máquina completa tiene un período de garantía de 1 año a partir del momento de la compra y servicio de por vida.
Siempre proporcionamos piezas de repuesto de la máquina, suministro directo de la fábrica con garantía.
Proporcionamos un servicio de asesoramiento técnico y apoyo de preguntas y respuestas en línea.
Proporcionamos un servicio postventa uno a uno.Cada máquina fue probada al 100% antes de embarcar.
