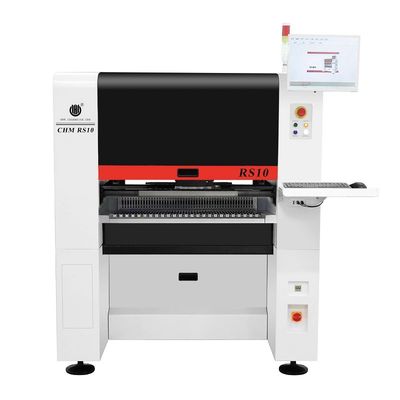

Tracción de motor doble lineal Charmhigh RS10 Suspensión magnética SMT Máquina de recogida y colocación

Tracción de motor doble lineal Charmhigh RS10 Suspensión magnética SMT Máquina de recogida y colocación
Dual Linear Motor Drive Charmhigh RS10 Magnetic Suspension SMT Pick and Place Machine
Tracción de motor doble lineal Charmhigh RS10 Suspensión magnética SMT Máquina de recogida y colocación Tracción de motor doble lineal Charmhigh RS10 Suspensión magnética SMT Máquina de recogida y colocación Tracción de motor doble lineal Charmhigh RS10 Suspensión magnética SMT Máquina de recogida y colocación Tracción de motor doble lineal Charmhigh RS10 Suspensión magnética SMT Máquina de recogida y colocación Tracción de motor doble lineal Charmhigh RS10 Suspensión magnética SMT Máquina de recogida y colocación

Ampliación de imagen :  Tracción de motor doble lineal Charmhigh RS10 Suspensión magnética SMT Máquina de recogida y colocación

Datos del producto:
Lugar de origen: China.
Nombre de la marca: Charmhigh
Certificación: CE
Número de modelo: RS10 (suspensión magnética)
Documento: Charmhigh RS10.pdf
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: $38000
Detalles de empaquetado: Caja de madera
Tiempo de entrega: 3-7 días laborables
Condiciones de pago: T/T, Western Union
Capacidad de la fuente: 30 por mes
Contacto

Tracción de motor doble lineal Charmhigh RS10 Suspensión magnética SMT Máquina de recogida y colocación

descripción
cabezas: 10 cabezas (con 31 piezas de posición de cambio automático de la boquilla) Tamaño de placa de circuito impreso: Se aplicarán las siguientes medidas:
Velocidad de montaje: Velocidad óptima: 45000cph; Alimentador: Apoyar 100pcs NXT alimentador eléctrico
Componente: 01005, 0201,0402,-5050, SOP, QFN, BGA... Altura máxima del componente: 12mm
Cámara: Cámara IC: 1 piezas (36X36mm); cámara voladora: 10 piezas (16X16mm); cámara MARK: 2 piezas Entrega de PCB: Entrega automática de 3 piezas con rieles, el software puede ajustar el ancho
Dimensión: Se aplicará el método de ensayo de la composición de las partículas. Fuente de alimentación: AC380V (50Hz, de tres fases) 4,5kw
Tipo de alimentador: Fuji NXT alimentador eléctrico Motor: El motor X, el servomotor + los motores lineales dobles del eje Y
Espesor de PCB: 0.6-3.5 mm Peso neto: 1930kg

Tracción de motor doble lineal Charmhigh RS10 Suspensión magnética SMT Máquina de recogida y colocación
Resumen del producto

Charmhigh RS10 Máquina de recogida y colocación de suspensión magnética - Motor de doble accionamiento lineal

Diseñado para líneas de ensamblaje de PCB grandes de alta velocidad y alta precisión y fabricación de PCBA. Soporta componentes 01005.

Características clave
  • Velocidad óptima: 45.000 CPH (bajo condiciones óptimas)
  • La precisión de montaje: (XY) ± 0,035 mm CPK≥1.0
  • Componentes Rango de montaje: 01005 a 36 mm × 36 mm y componentes más grandes
  • Características opcionales: escaneo de luz azul, montaje de lentes, producción de montaje de PCB de 1,2 m de largo
Las demostraciones en vídeo
Video de trabajo real Exposición NEPCON Producción en talleres
Especificaciones técnicas
Las dimensionesLas medidas de seguridad se aplicarán a las medidas de seguridad que se establezcan en el anexo I.
Peso1930 kg de peso
Fuente de alimentaciónAC380V (50Hz, tres fases), 4,5 kW
Suministro de aire0La presión de los gases de efecto invernadero se calculará en función de la temperatura del aire.
Generación de vacíoPampas de vacío incorporadas
Cantidad de cabezas de montaje10 cabezas
Velocidad de montaje45,000 CPH (lo mejor)
Una mayor precisión(XY) ± 0,035 mm CPK≥1.0
Altura del componente≤ 12 mm
Tipo de componente01005/0201/0402/0603 ̇5050/SOT/SOP/QFP/QFN/BGA, etc. Las autoridades competentes de los Estados miembros deben tener en cuenta los requisitos de la legislación vigente.
Rango de componentesTamaño de pulgada 0201 a 36 mm*36 mm, y componentes más grandes
espesor del PCB0.6 mm~3.5 mm
Tamaño del PCBLas medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1, M2 y M3.
Transporte de PCBTransporte automático de tres trenes, soporte de PCB
Cambio de boquillaCambio automático de la boquilla (31 agujeros de la biblioteca de boquilla)
Sistema de controlComputadora industrial incorporada (Windows 7) con monitor, teclado y ratón
Sistema de accionamientoEje X accionado por servomotor, eje Y accionado por doble motor lineal
Sistema de transmisiónEje X&Y con tornillo de bola de tierra THK y guía lineal muda THK
Sistema de alimentación100 pilas de alimentación estándar de 8 mm NXT
Sistema de visiónCámara de vuelo × 10, cámara IC × 1, cámara de marca × 2 con función de costura de imagen
Lo más destacado de la máquina
  • Motor de doble accionamiento lineal del eje Y
  • Apoyar la detección de CPK
  • Identificación del componente de gran tamaño
  • ANC (cambiador automático de boquilla)
  • Sistema de visión IC de alta definición
  • Estructura del marco con plataforma de rectificación de grado industrial
  • Pampilla de vacío incorporada + estructura de la válvula de solenoide
  • Sistema automático de corrección de la compensación térmica
  • Dispositivo de soporte de PCB
  • Cámara de doble marca para PCB más grandes
Imágenes del producto

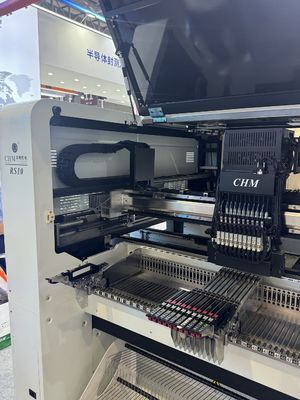

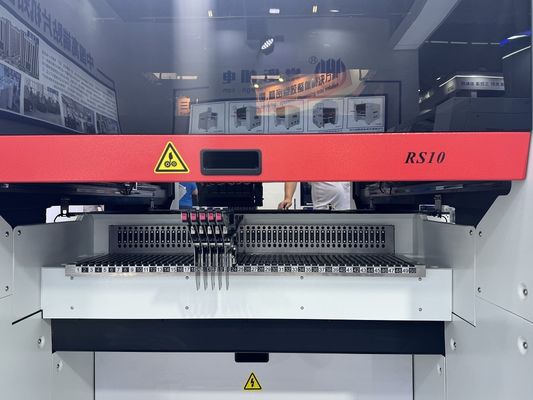

Charmhigh RS10 SMT Pick and Place Machine RS10 production with 100 feeder slots RS10 manufacturing setup PCB samples produced by RS10 Charmhigh factory facility Charmhigh manufacturing plant
Servicio y garantía:La máquina completa tiene una garantía de 1 año desde la fecha de compra con servicio de por vida. Cada máquina es 100% probada antes del envío.
Información de contacto

Apoyo técnico:¿ Qué haces?

El teléfono móvil / WhatsApp:+8613510675756

El correo electrónico: kimi@charmhigh-tech.com.

Página web: En el caso de las empresas de la industria de la electricidad, el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.

En YouTube: Canal de Charmhigh
