¡Muy guapo pero fuerte!

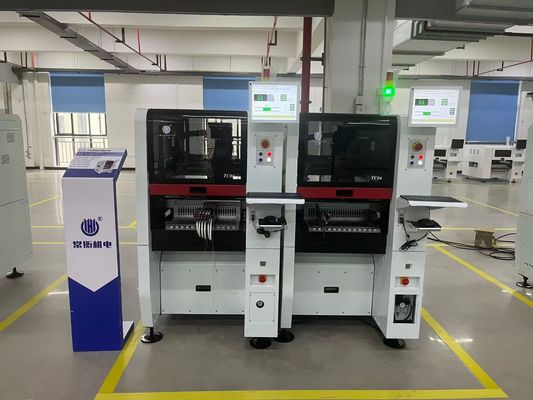

TC06 Máquina de recogida y colocación SMT de alta velocidad de 6 cabezas estrechas con plataforma integrada de hierro fundido
Máquina de recogida y colocación de módulos SMT6 cabezas 50 alimentadores, apoyo 01005 CPK> 1.0
89 cm de ancho, adecuado para la mayoría de las puertas de oficinas y ascensores!
Máquina de fabricación de PCB, línea de ensamblaje de PCB totalmente automática, de la mejor marca de Chiense Charmhigh
1Número de modelo: TC06
2La marca: Charmhigh
3Configuración principal:Completo automático en línea + entrega automática de PCB + 6 cabezas 50 alimentadores +(xy) + 30 μm,CPK>1.0 + eje X&Y accionado por servomotor de Panasonic + cambio automático de boquilla + 9 cámaras + tornillo de tierra y guías lineales +Compensación térmica + velocidad óptima: 27800CPH

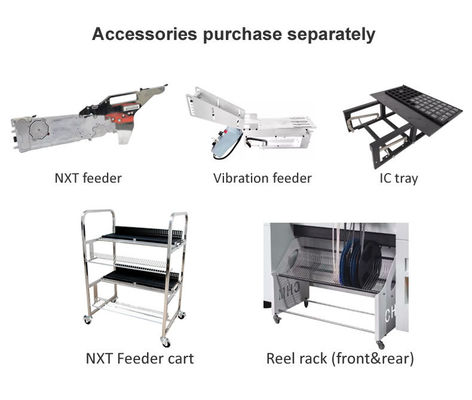

4. Alimentador: Alimentador Fuji Electric (comprado por separado)
5. Área de PCB:El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
6. Viene con computadora y teclado y ratón con sistema Windows
7Componente: 01005/ 0201/ 0402 / 0603-5050/ diodo/ triodo/ SOP/ QFP/ QFN/ BGA/ LED... hasta un máximo de 36*36mm IC
8Dimensión: 890 (L) * 1450 (W) * 1500 (H) mm, AC220V (50hz, de una sola fase); peso neto: 900 kg
9Tiempo de entrega: 5-7 días hábiles
10. Entrega: por mar / recoger de nuestra fábrica directamente / enviar a China almacén
11Método de pago: transferencia bancaria (T/T)
12Embalaje: caja de madera contrachapada
Lo más destacado:
1. Apoyar el ensayo CPK
2Apoya el reconocimiento de pines de IC
3.Compensación térmica automática
4.Cambio automático de la boquilla
5. Estrecho diseño 89cm de ancho
6Apoyo 01005, velocidad máxima 27800CPH
Canal de YouTube de Charmhigh: https://www.youtube.com/@KimiLiuCharmhigh/videos
TC06 vídeo de trabajo, montaje 01005: En la actualidad, el gobierno de la República Popular China está llevando a cabo una serie de investigaciones sobre el tema.
TC06+Yamaha YS12 trabajando juntos: ¿Qué es lo que está pasando?
Parámetros de la TC06 de Charmhigh:
| Las dimensiones |
Se trata de un producto que se utiliza para la fabricación de productos de limpieza.
|
| Peso |
900 kg de peso |
| Fuente de alimentación |
AC220V (50Hz, de una sola fase), 3 kW |
| Suministro de aire |
0La presión de los gases de efecto invernadero se calculará en función de la temperatura del aire. |
| Generación de vacío |
Pampas de vacío incorporadas |
| Cantidad de cabezas de montaje |
6 |
| Velocidad de montaje |
27800cph (lo mejor) |
| Una mayor precisión |
(xy) + 30 μm, CPK≥1.0 |
| Altura del componente |
≤ 12 mm |
|
Tipo de componente y
Rango de componentes
|
- Exclusión del condensador de resistencia, diodo cilíndrico, aluminio
el condensador, el SOT, el SOP, el QFP, el QFN, el BGA, etc.
- El tamaño de pulgada01005 a 36*36 mm, y montaje de componentes más grandes
|
| espesor del PCB |
0.6 mm~3.5 mm |
| Tamaño del PCB |
Se aplicará el método de ensayo de la prueba de la velocidad. |
| Transporte de PCB |
Transporte automático de 3 trenes, dispositivo de soporte de PCB |
| Cambio de boquilla |
Cambio automático de la boquilla (19 agujeros de la biblioteca de boquilla) |
| Sistema de control |
Computadora industrial incorporada (sistema Windows)
equipado con monitor, teclado y ratón |
| Sistema de accionamiento |
Eje X y Y accionado porMotores servomotores de Panasonic
|
| Sistema de transmisión |
Tornos de puesta a tierra + guías lineales |
| Sistema de alimentación |
50 pilas de alimentación estándar de 8 mm NXT
(también adecuado para bandeja de IC y alimentador de bastón) |
| Sistema de visión |
La cámara de vuelo x 6 (tamaño del componente aplicable: 16 mmx16 mm);
una cámara de circuito integrado x 1 (tamaño del componente aplicable: 36mmx36mm);
Marque la cámara x 2 |
Lista de las partes:
| Punto de trabajo |
Cantidad |
Punto de trabajo |
Cantidad |
| TC06 Máquina de recogida y colocación |
1 |
Aceite lubricante |
1 |
| Las bombillas |
8 |
El filtro |
4 |
| Caja de herramientas |
1 |
Conector rápido |
1 |
| Tarjeta de garantía |
1 |
Pad del ratón |
2 |
| Manual del usuario |
1 |
Cable de alimentación |
2 |
| Informe de ensayo |
1 |
El teclado |
1 |
| El cepillo |
1 |
Pad del ratón |
1 |
| Las pinzas |
1 |
Display de pantalla |
1 |

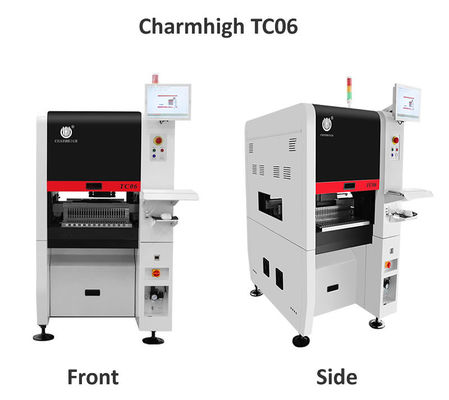

Charmhigh TC06, 6 cabezas y 50 alimentadores:
Esta máquina es compacta y adorable, pero increíblemente poderosa.
Las ventajas del TC06:
-El apoyo al CPK es una clave importante para la elección de una máquina de recogida y colocación, lo que hace que el proceso de producción SMT sea más estable.
-ANC: Cambio automático de boquilla, las boquillas se pueden asignar automáticamente de acuerdo con los componentes, lo que hace que la producción SMT sea más inteligente y eficiente.
- Cabeza de montaje universal de alta precisión: una máquina puede satisfacer las necesidades de montaje de varios componentes con alta estabilidad
-Construcción de base de hierro fundido, la máquina de recoger y colocar funciona sin problemas a alta velocidad, mejor que el mármol.
- El eje X&Y accionado por el servomotor de Panasonic garantiza la estabilidad y precisión a largo plazo de la máquina.
Charmhigh TC06: la detección de CPK fue aprobada,TC06: el número de unidadesCPK ≥ 1.0, apoyo 01005,modelo de alta precisión.

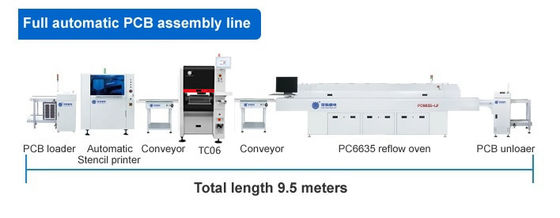

Recomendación de la línea de producción SMT:
Muestras de montaje:

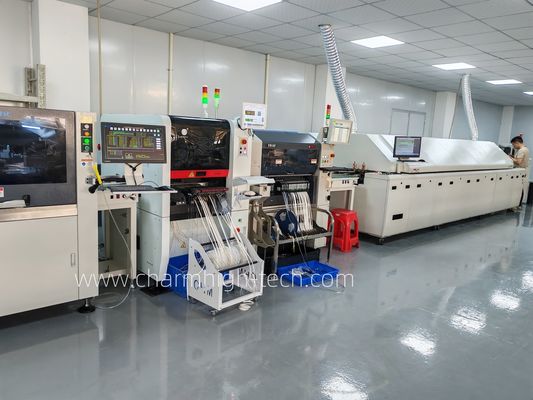

Suministro directo de la fábrica Charmhigh:
TC06 Embalaje fuerte:
Servicio y garantía:
La máquina completa tiene un período de garantía de 1 año a partir del momento de la compra y servicio de por vida.
Siempre proporcionamos piezas de repuesto de la máquina, suministro directo de la fábrica con garantía.
Proporcionamos un servicio de asesoramiento técnico y apoyo de preguntas y respuestas en línea.
Proporcionamos un servicio postventa uno a uno.Cada máquina fue probada al 100% antes de embarcar.
