Máquina de recogida y colocación de módulos Charmhigh TC06
Diseño de alta gama y compacto.Moldeado integrado de hierro fundido, estructura de rayos X ultra-fuerte.
6 cabezas 50 alimentadores, apoyo 01005CPK> 1.0
89 cm de ancho, adecuado para la mayoría de las puertas de oficinas y ascensores!
TC06 SMT pick and place machine diseñada con el ensamblaje PCBA modular en mente, esta máquina admite ICs de tono ultra fino, BGA, QFN y componentes pasivos 0201,01005 con una precisión notable.El diseño compacto permite una integración perfecta en las líneas SMT modernas, lo que lo hace ideal para electrónica inteligente, dispositivos IoT y producción de módulos personalizados.
Ventajas del TC06:
1.El apoyo al CPK es una clave importante para elegir una máquina de pick and place, haciendo que el proceso de producción SMT sea más estable.
2.ANC: Cadenas automáticas de boquilla, haciendo la producción SMT más inteligente y más eficiente.
3.6 cabezas de montaje de alta precisión: una máquina puede satisfacer las necesidades de montaje de varios componentes con alta estabilidad
4.La estructura de la base de hierro fundido, la máquina de recoger y colocar funciona sin problemas a alta velocidad.
5El eje X&Y accionado por el servomotor de Panasonic garantiza la estabilidad y precisión a largo plazo de la máquina.
Canal de YouTube de Charmhigh: https://www.youtube.com/@KimiLiuCharmhigh/videos
TC06 vídeo de trabajo, montaje 01005: En la actualidad, el gobierno de la República Popular China está llevando a cabo una serie de acciones para reducir el número de víctimas.
Parámetros de la TC06 de Charmhigh:
| Las dimensiones |
El punto de partida de la prueba es el punto de partida de la prueba.
|
| Peso |
900 kg de peso |
| Fuente de alimentación |
AC220V (50Hz, de una sola fase), 3 kW |
| Suministro de aire |
0La presión de los gases de efecto invernadero se calculará en función de la temperatura del aire. |
| Generación de vacío |
Pampas de vacío incorporadas |
| Cantidad de cabezas de montaje |
6 |
| Velocidad de montaje |
27800cph (lo mejor) |
| Una mayor precisión |
(xy) + 30 μm, CPK≥1.0 |
| Altura del componente |
≤ 12 mm |
|
Tipo de componente y
Rango de componentes
|
- Exclusión del condensador de resistencia, diodo cilíndrico, aluminio
el condensador, el SOT, el SOP, el QFP, el QFN, el BGA, etc.
- El tamaño de pulgada01005 a 36*36 mm, y montaje de componentes más grandes
|
| espesor del PCB |
0.6 mm~3.5 mm |
| Tamaño del PCB |
Se aplicará el método de ensayo de la prueba de la velocidad. |
| Transporte de PCB |
Transporte automático de 3 trenes, dispositivo de soporte de PCB |
| Cambio de boquilla |
Cambio automático de la boquilla (19 agujeros de la biblioteca de boquilla) |
| Sistema de control |
Computadora industrial incorporada (sistema Windows)
equipado con monitor, teclado y ratón |
| Sistema de accionamiento |
Eje X y Y accionado porMotores servomotores de Panasonic
|
| Sistema de transmisión |
Tornos de puesta a tierra + guías lineales |
| Sistema de alimentación |
50 pilas de alimentación estándar de 8 mm NXT
(también adecuado para bandeja de IC y alimentador de bastón) |
| Sistema de visión |
La cámara de vuelo x 6 (tamaño del componente aplicable: 16 mmx16 mm);
una cámara de circuito integrado x 1 (tamaño del componente aplicable: 36mmx36mm);
Marque la cámara x 2 |
Dos unidades Charmhigh TC06 trabajando juntas, 27800 CPH * 2 = 55600 CPH
Esta máquina es compacta y adorable, pero increíblemente poderosa.
Charmhigh TC06: la detección de CPK fue aprobada,TC06: el número de unidadesCPK ≥ 1.0, Apoyo 01005:

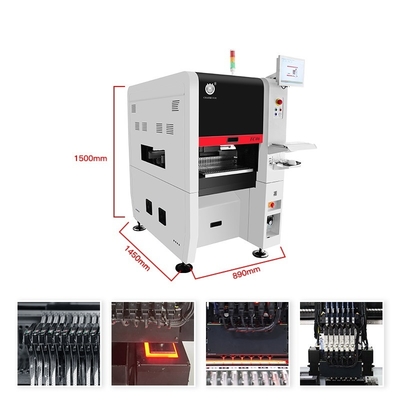

Distancia de montaje:

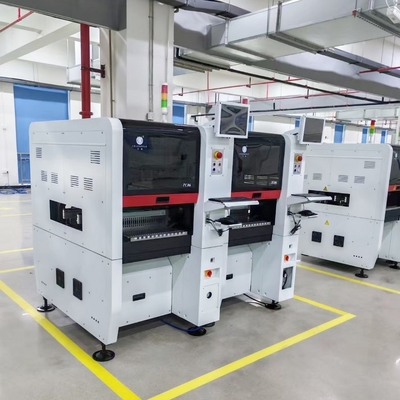

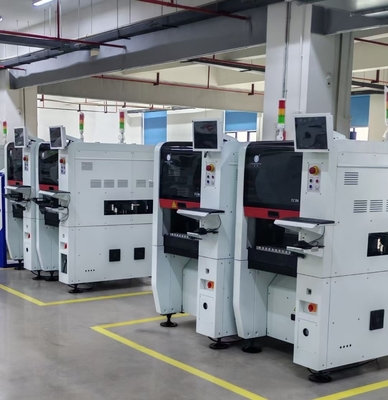

Sitio del cliente:
TC06 Embalaje fuerte:
Servicio y garantía:
La máquina completa tiene un período de garantía de 1 año a partir del momento de la compra y servicio de por vida.
Siempre proporcionamos piezas de repuesto de la máquina, suministro directo de la fábrica con garantía.
Proporcionamos un servicio de asesoramiento técnico y apoyo de preguntas y respuestas en línea.
Proporcionamos un servicio postventa uno a uno.Cada máquina fue probada al 100% antes de embarcar.
Apoyo técnico:
Kimi Liu: Mob/ WhatsApp: +8613510675756 También está disponible en:
El correo electrónico:kimi@charmhigh-tech.com.
Bienvenido a seguirnos enYouTube:https://www.youtube.com/@KimiLiuCharmhigh/videos
Si desea más información, póngase en contacto con nosotros por correo electrónico.Le responderemos la primera vez.
¿Por qué nos eligió?
1.CHARMHIGH sirve a clientes en más de 30 países de todo el mundo, ganándose su confianza a través de un rendimiento confiable e innovación.
2.Con una profunda experiencia en la fabricación de SMT, nos especializamos en el diseño y la entrega de soluciones SMT totalmente personalizadas desde el concepto hasta la producción.
3.Nuestro equipo proporciona servicios técnicos expertos y apoyo receptivo para garantizar operaciones sin problemas y máxima eficiencia.
4.Tenemos una amplia experiencia en el diagnóstico y resolución de desafíos SMT, ofreciendo soluciones optimizadas para cada necesidad de producción.
5.Al elegir CHARMHIGH, usted gana un socio confiable a largo plazo comprometido con su éxito en la fabricación SMT.
Servicios de valor añadido:
1.Software gratuito de programación fuera de línea (valor de 2.083 USD) - Simplifique su configuración y reduzca significativamente el tiempo de programación
2.Incluida la mesa de carga fuera de línea gratuita (valor de 277 USD) - Equipo listo para usar para una productividad inmediata
3.Orientación operativa en línea dedicada - El apoyo de expertos garantiza una aplicación fluida y un funcionamiento sin preocupaciones
