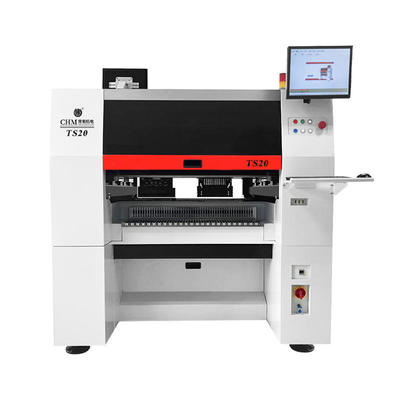

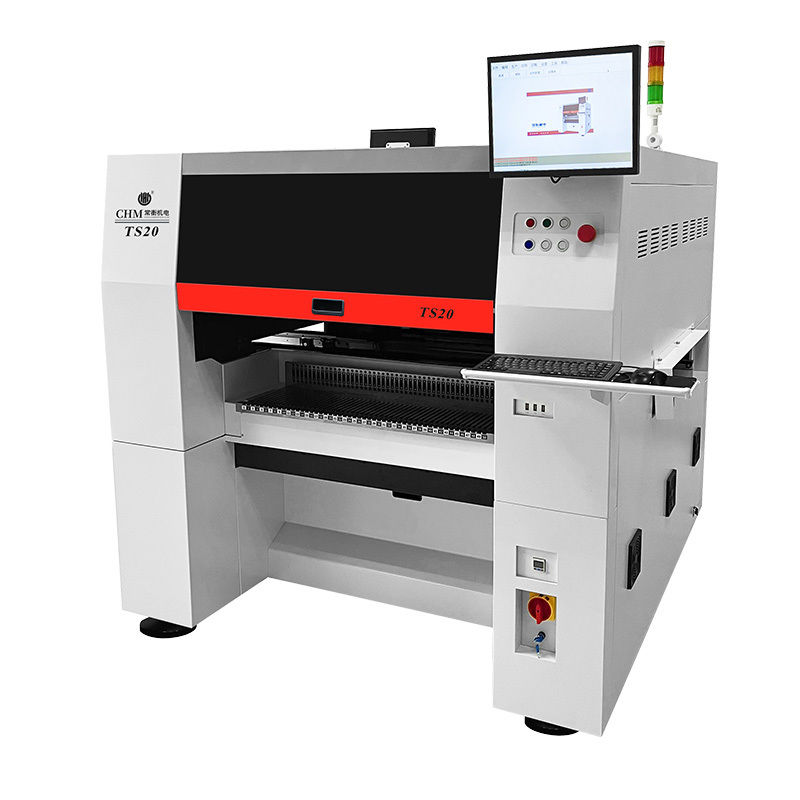

Máquina de colocación y recogida SMT TS20 de 20 cabezales, montadora de alta velocidad de doble vía

Máquina de colocación y recogida SMT TS20 de 20 cabezales, montadora de alta velocidad de doble vía
Máquina de colocación y recogida SMT TS20 de 20 cabezales, montadora de alta velocidad de doble vía Máquina de colocación y recogida SMT TS20 de 20 cabezales, montadora de alta velocidad de doble vía Máquina de colocación y recogida SMT TS20 de 20 cabezales, montadora de alta velocidad de doble vía Máquina de colocación y recogida SMT TS20 de 20 cabezales, montadora de alta velocidad de doble vía Máquina de colocación y recogida SMT TS20 de 20 cabezales, montadora de alta velocidad de doble vía

Ampliación de imagen :  Máquina de colocación y recogida SMT TS20 de 20 cabezales, montadora de alta velocidad de doble vía

Datos del producto:
Place of Origin: China
Nombre de la marca: Charmhigh
Certificación: CE
Model Number: TS20 (20 heads + 100 feeders)
Pago y Envío Términos:
Minimum Order Quantity: 1
Precio: $56,800
Packaging Details: plywood case
Delivery Time: 6-8 working days
Payment Terms: T/T,Western Union
Supply Ability: 50 per month
Contacto

Máquina de colocación y recogida SMT TS20 de 20 cabezales, montadora de alta velocidad de doble vía

descripción
Dimension: 1600(L)x1688(W)x1560(H) Heads: 20-head (10-head* 2 arms) ; with 31-hole nozzle library
PCB size: Single-track conveyor: 600*50-450mm; Dual-track conveyor: 600*50-250mm Speed: 82000cph (optimal)
Feeder: Support 100pcs NXT electric feeders Mounting accuracy: (XY)±40μm CPK≥1.0
Component: 01005, 0201,0402,-5050, SOP/QFP/QFN/BGA/LED.. Net weight: 2000kg
Camera: Flying camera: 10pcs*2 arms (component size 16*16mm); Mark camera: 2pcs*2 arms PCB delivery: 3 pieces auto delivery with rails, width can be adjusted by software
Power supply: AC380V (50Hz, 3 phase) 6KW Highest component: 12mm
Resaltar:

Máquina de colocación y recogida SMT de 20 cabezales

,

Máquina de colocación SMT de alta velocidad 27800cph

,

Máquina de colocación y recogida de PCB de 450 mm

TS20 20 Head Automatic SMT Pick and Place Machine
Maquinaria de producción electrónica de alta velocidad de alta velocidad de doble capa
Esta montaña de chips avanzada para el ensamblaje de PCB presenta una integración de software inteligente y una compatibilidad completa en línea para grandes líneas de producción SMT.
Características clave
  • Sistema de compensación térmica para un rendimiento consistente
  • Rango de montaje: 01005 (mínimo) a 16 mm*16 mm (máximo)
  • Bomba de vacío incorporada para manejo confiable de componentes
  • Cambio de boquilla automática con biblioteca de boquilla de 31 sets

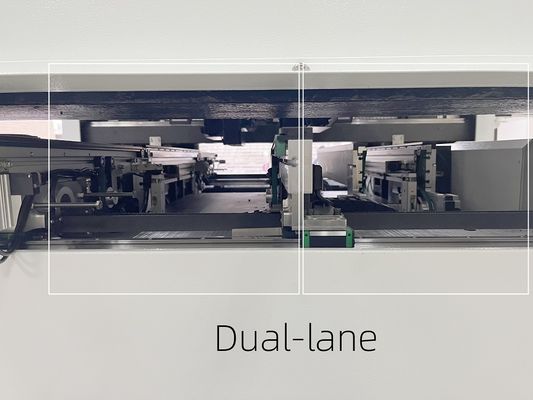

  • Transportador de transporte de doble carril para una producción eficiente

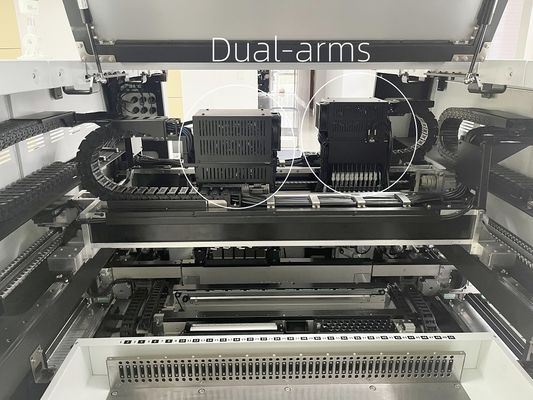

  • 10 cabezales * 2 Configuración de pórtico (brazos delanteros y traseros)
  • 100 NXT Capacidad de pila de alimentador de 8 mm
  • Casting integral de pórtico del eje y para una estabilidad mejorada
Especificaciones técnicas
Parámetro Especificación
Dimensiones 1600 mm (l) * 1688 mm (w) * 1560 mm (h)
Peso 2000 kg
Fuente de alimentación AC380V (50Hz, triple), 6kW
Velocidad de montaje 82,000 CPH (óptimo)
Precisión de montaje (Xy) ± 40 μm CPK≥1.0
Manejo de PCB Carril único: 600 mm (L)*50-450 mm (W)
Carril dual: 600 mm (l)*50-250 mm (W)
Tipos de componentes Resistentes, condensadores, diodos, SOT, SOP, QFP, QFN, BGA, etc.
Sistema de visión Fly Camera*10*2 pórtico, cámara de marca*2*2 pórtico
Máquina de colocación y recogida SMT TS20 de 20 cabezales, montadora de alta velocidad de doble vía 0 Máquina de colocación y recogida SMT TS20 de 20 cabezales, montadora de alta velocidad de doble vía 1

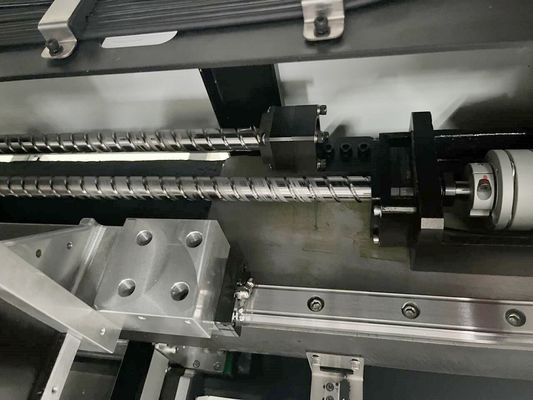

Construcción de grado industrial
Nuestras máquinas de la serie TM06, TM08, TS10 y TS20 cuentan con plataformas de grado industrial con fundición integral del eje Y, asegurando una operación estable y confiable en condiciones de trabajo de alta velocidad.
Máquina de colocación y recogida SMT TS20 de 20 cabezales, montadora de alta velocidad de doble vía 2 Máquina de colocación y recogida SMT TS20 de 20 cabezales, montadora de alta velocidad de doble vía 3
Garantía y soporte
La máquina completa incluye una garantía de 1 año de la fecha de compra con soporte de servicio de por vida. Cada máquina se somete al 100% de pruebas antes del envío.
Apoyo técnico:
Kimi's Mobile/WhatsApp: +86 135 106 75756
Correo electrónico: kimi@charmhigh-tech.com
Para obtener información adicional o requisitos personalizados, comuníquese con nuestro equipo para obtener asistencia inmediata.
