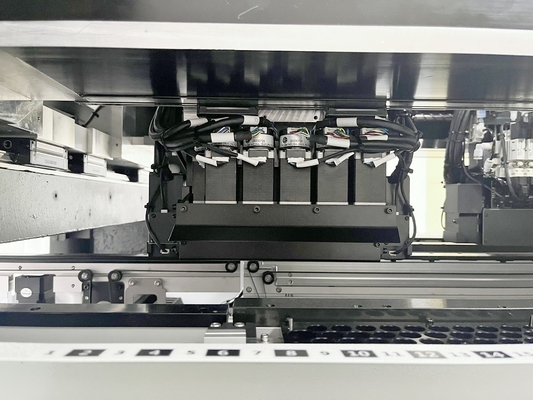

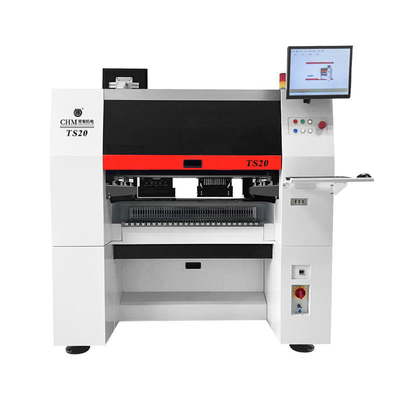

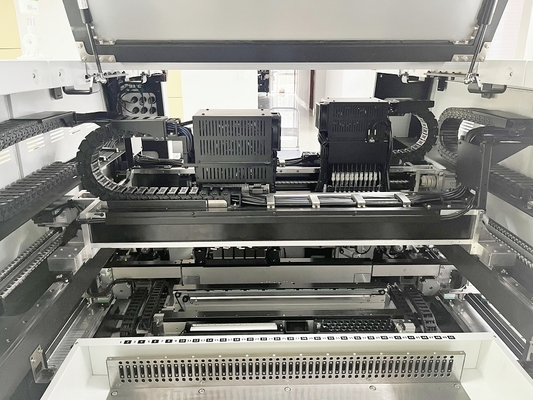

20 cabezas de doble brazo de doble carril de alta velocidad TS20 automático SMT recoger y colocar la máquina de ensamblaje de PCB

20 cabezas de doble brazo de doble carril de alta velocidad TS20 automático SMT recoger y colocar la máquina de ensamblaje de PCB
20 cabezas de doble brazo de doble carril de alta velocidad TS20 automático SMT recoger y colocar la máquina de ensamblaje de PCB 20 cabezas de doble brazo de doble carril de alta velocidad TS20 automático SMT recoger y colocar la máquina de ensamblaje de PCB 20 cabezas de doble brazo de doble carril de alta velocidad TS20 automático SMT recoger y colocar la máquina de ensamblaje de PCB 20 cabezas de doble brazo de doble carril de alta velocidad TS20 automático SMT recoger y colocar la máquina de ensamblaje de PCB

Ampliación de imagen :  20 cabezas de doble brazo de doble carril de alta velocidad TS20 automático SMT recoger y colocar la máquina de ensamblaje de PCB

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: Charmhigh
Certificación: CE
Número de modelo: TS20 (20 cabezas + 100 alimentadores)
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: $56,800
Detalles de empaquetado: caja de madera contrachapada
Tiempo de entrega: 6-8 días hábiles
Condiciones de pago: T/t, unión occidental
Capacidad de la fuente: 50 por mes
Contacto

20 cabezas de doble brazo de doble carril de alta velocidad TS20 automático SMT recoger y colocar la máquina de ensamblaje de PCB

descripción
Dimensión: 1600 (L) X1688 (W) X1560 (H) Cabezales: 20 cabezas (10 head* 2 brazos); con biblioteca de boquilla de 31 hoyos
Tamaño de PCB: Transportador de una sola pista: 600*50-450 mm; Transportador de doble vía: 600*50-250 mm Velocidad: 82000cph (óptimo)
Alimentador: Soporte de 100pcs alimentadores eléctricos NXT Precisión de montaje: (Xy) ± 40 μm CPK≥1.0
Componente: 01005, 0201,0402, -5050, SOP/QFP/QFN/BGA/LED .. Peso neto: 2000 kg
Cámara: Cámara voladora: 10pcs*2 brazos (tamaño del componente 16*16 mm); Marca cámara: 2pcs*2 brazos Entrega de PCB: Entrega automática de 3 piezas con rieles, el software puede ajustar el ancho
Fuente de alimentación: AC380V (50Hz, 3 fase) 6kW Componente más alto: 12 mm
Resaltar:

Máquina de colocación y recogida SMT de 20 cabezales

,

máquina de ensamblaje de PCB de doble brazo

,

máquina de colocación de alta velocidad TS20

Máquina de colocación y recogida SMT TS20 de 20 cabezales de alta velocidad y alta precisión con doble brazo y doble carril

Línea de producción SMT grande en línea completa con software inteligente


1. Introducción

Duplica los brazos, duplica los carriles, duplica la producción.
Esta TS20 adopta la estructura integrada de maquinaria de precisión y utiliza los resultados de investigación y desarrollo independientes de Charmhigh.
Tiene las características de alta precisión, alta estabilidad, funciones completas y uso conveniente.
Libere una productividad sin igual con nuestra avanzada tecnología de doble brazo que opera en dos carriles independientes.
Experimente la precisión a la velocidad y logre un retorno de la inversión superior.
La TS20 está construida para dominar sus desafíos de producción SMT de alto volumen.

2. Características de la máquina
1. Compensación térmica
2. Rango de montaje: El mínimo: 01005/máximo: 16 mm (L) × 16 mm (W)
3. Bomba de vacío incorporada
4. Cambio automático de boquillas (biblioteca de boquillas de 31 juegos)
5. Transportador de lanzadera de doble carril
6. 10 cabezales * 2 pórticos (brazos delanteros y traseros)
7. 100 alimentadores NXT de 8 mm
8. Fundición integral del pórtico del eje Y
Para obtener más características de la máquina, consulte a nuestro gerente de cuenta


Vídeo de funcionamiento de la TS20:
https://www.youtube.com/watch?v=Z94UJfxZoao


Parámetros de la TS20:

Dimensiones
1600 mm (L) × 1688 mm (W) × 1560 mm (H)
Peso
2000 kg
Fuente de alimentación
CA 380 V (50 Hz, trifásica), 6 kW
Suministro de aire
0,5 MPa ~ 0,7 MPa
Generación de vacío
Bomba de vacío incorporada
Cantidad de cabezales de montaje
10 cabezales * 2 pórticos (brazos delanteros y traseros)
Velocidad de montaje
82000 cph (óptimo)
Precisión de montaje
(XY) ± 40 μm CPK ≥ 1.0
Altura de montaje
≤ 12 mm
Tipo de montaje
Resistencias y condensadores: resistencias, diodos cilíndricos, condensadores de aluminio, SOT, SOP, QFP, QFN, BGA, etc.
Rango de montaje
El mínimo: 01005

El máximo: 16 mm (L) × 16 mm (W)
Grosor de PCB
0,6 mm ~ 3,5 mm
Tamaño de PCB
Carril único 600 mm (L) × 50 ~ 450 mm (W)

Carril doble 600 mm (L) × 50 ~ 250 mm (W)
Transporte de PCB
Transportador de lanzadera de doble carril
Cambio de boquilla
Cambio automático de boquilla (biblioteca de boquillas de 31 orificios * 2 pórticos)
Sistema de control
Ordenador industrial incorporado (Windows 7)
equipado con monitor * 2, teclado y ratón
Sistema de accionamiento
Eje X e Y accionados por servomotores Panasonic A6 (eje Y por cuatro motores); adopta aceleración y desaceleración de curva S flexible
Sistema de transmisión
Eje X e Y que adopta el tornillo de tierra THK y la guía lineal silenciosa THK
(eje Y con cuatro tornillos)
Sistema de alimentación
100 alimentadores estándar NXT de 8 mm
(también adecuado para alimentador de vibración)
Sistema de visión
Cámara voladora × 10 * 2 pórticos (tamaño de componente aplicable: 16 mm × 16 mm);
Cámara de marca × 2 * 2 pórticos


20 cabezas de doble brazo de doble carril de alta velocidad TS20 automático SMT recoger y colocar la máquina de ensamblaje de PCB 0

20 cabezas de doble brazo de doble carril de alta velocidad TS20 automático SMT recoger y colocar la máquina de ensamblaje de PCB 1


Doble brazo, doble carril, alta precisión (XY) ± 40 μm CPK ≥ 1.0, alta velocidad, alta producción 82000 CPH

20 cabezas de doble brazo de doble carril de alta velocidad TS20 automático SMT recoger y colocar la máquina de ensamblaje de PCB 2

20 cabezas de doble brazo de doble carril de alta velocidad TS20 automático SMT recoger y colocar la máquina de ensamblaje de PCB 3


Servicio y garantía:

La máquina completa tiene un período de garantía de 1 año a partir del momento de la compra y servicio de por vida.

Siempre proporcionamos repuestos de la máquina, suministro directo de fábrica con garantía.

Brindamos soporte de preguntas y respuestas en línea y resolución de problemas y servicio de asesoramiento técnico.


Brindamos servicio postventa individual.Cada máquina se prueba al 100% antes de enviarla.

Soporte técnico:

Kimi Liu: Mob/ WhatsApp: +86 135 106 75756

Correo electrónico:kimi@charmhigh-tech.com

Encuéntrenos enYouTube: https://www.youtube.com/@KimiLiuCharmhigh/videos

Si desea obtener más información, contáctenos por correo electrónico.

Le responderemos a la primera.
