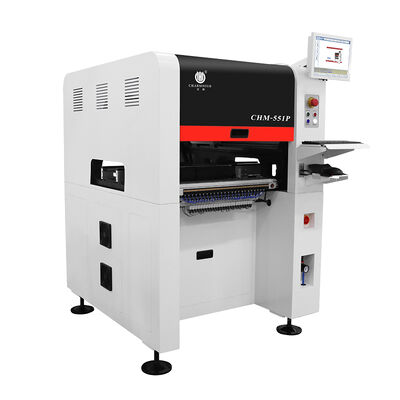

Máquina de recogida y colocación de 4 cabezas de alta gama CHM-551P

Máquina de recogida y colocación de 4 cabezas de alta gama CHM-551P
High-end 4-head Pick and Place Machine CHM-551P Precision Prototyping
Máquina de recogida y colocación de 4 cabezas de alta gama CHM-551P Máquina de recogida y colocación de 4 cabezas de alta gama CHM-551P Máquina de recogida y colocación de 4 cabezas de alta gama CHM-551P Máquina de recogida y colocación de 4 cabezas de alta gama CHM-551P Máquina de recogida y colocación de 4 cabezas de alta gama CHM-551P

Ampliación de imagen :  Máquina de recogida y colocación de 4 cabezas de alta gama CHM-551P

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: Charmhigh
Certificación: CE
Número de modelo: CHM-551P
Documento: Charmhigh CHM-551P - Catalo...og.pdf
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: $9000
Detalles de empaquetado: caja de madera
Tiempo de entrega: 2-5 días
Condiciones de pago: T/T, Unión Occidental
Capacidad de la fuente: 50 por mes
Contacto

Máquina de recogida y colocación de 4 cabezas de alta gama CHM-551P

descripción
Alimentador: alimentadores de 50pcs Yamaha (alimentador neumático y eléctrico) Sistema operativo: Windows (viene con el ratón de la PC y del teclado)
Calibración fiducial: El auto calibra el punto de la marca Precisión de montaje: (XY) ±0,06 mm CPK≥1.0
Altura del componente: 12mm Dimensión: Se trata de un sistema de control de las emisiones de gases de efecto invernadero.
BOQUILLA: Cambiador de boquilla automático con biblioteca de boquilla de 13pcs Tamaño máximo de PCB: 350m m (L) x270mm (W) (estándar); 600m m (L) x350mm (W) (opcional)
Peso neto: 200 kilos Velocidad de montaje: 11500CPH ((óptimo); IPC9850: 8850cph

Máquina de recogida y colocación de 4 cabezas de alta gama CHM-551P
Resumen del producto

El CHM-551P es una máquina de recogida y colocación SMT de 4 cabezas de próxima generación diseñada para ensamblaje SMT de alta precisión en aplicaciones de fabricación electrónica e I + D.Construido con un marco de hierro fundido de uso pesado, esta máquina de grado industrial ofrece una estabilidad estructural superior, vibraciones reducidas y una precisión y velocidad de colocación significativamente mejoradas.

Características clave
  • Prueba CPK de apoyo
  • Cambio automático de boquilla (13 juegos de biblioteca de boquilla)
  • Compensación térmica
  • Transporte automático
  • Velocidad óptima: 14.400 CPH
  • Construcción de hierro fundido
Aplicaciones
  • Ensamblaje de PCB de lotes pequeños a medianos
  • Fabricación de bandas y bombillas de LED
  • Fabricación por contrato de productos electrónicos (EMS)
  • Prototipos de I+D
  • Instituciones educativas
  • Crecimiento de las líneas de producción SMT
Especificaciones técnicas
Las dimensiones 1020 mm ((L) x 1180 mm ((W) x 1450 mm ((H)
Peso 556 kg
Fuente de alimentación AC220V (50Hz, de una sola fase) 1,5kw (potencia media 350w)
Suministro de aire 0La presión de los gases de efecto invernadero se calculará en función de la temperatura del aire.
Generación de vacío Pampas de vacío incorporadas
Cantidad de cabezas de montaje 4 cabezas
Velocidad de montaje 14,400 CPH (lo óptimo)
Una mayor precisión (XY) ± 0,035 mm; CPK≥1.0
Altura del componente 12 mm
Tipo de componente 0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA, etc. (resistores/condensadores/diodos/triodos/LED/IC, etc.) 0201 a componentes más grandes con un tamaño de 30*30 mm
espesor del PCB 0.6 mm~3.5 mm
Tamaño del PCB Se aplicará el método de ensayo de la comprobación de los resultados de ensayo de la prueba de ensayo de la prueba de ensayo.

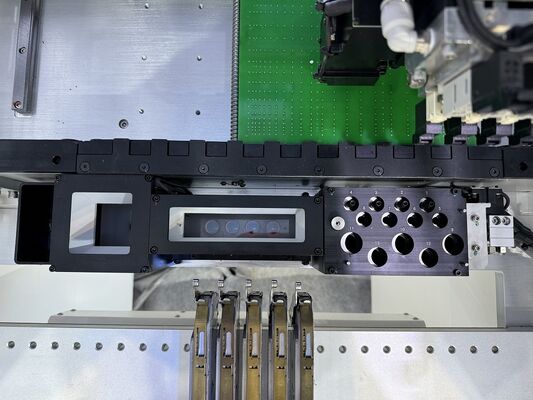

Cambio de boquilla Cambio automático de la boquilla (biblioteca de boquillas de 13 agujeros)
Sistema de control Sistema Linux, equipado con monitor, teclado y ratón
Sistema de accionamiento Eje X&Y accionado por servomotores; con aceleración y desaceleración flexibles en curva S
Sistema de transmisión Tornos de bolas + guía lineal
Sistema de alimentación 50 pilas de alimentación neumática / eléctrica estándar de 8 mm de Yamaha (también adecuadas para bandeja de IC y alimentación de palo)
Sistema de visión La cámara de instantánea x4 (tamaño del componente aplicable: 14 mm × 14 mm); la cámara del IC x1 (tamaño del componente aplicable: 30 mm × 30 mm); la cámara de marca x2

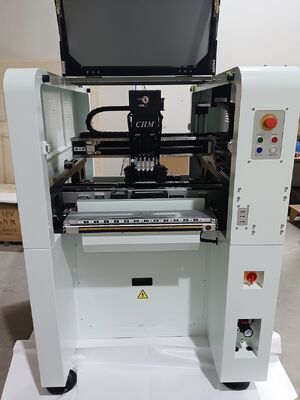

Visión general de la máquina
CHM-551P Pick and Place Machine
Compatibilidad del alimentador

Funciona con alimentadores neumáticos y alimentadores eléctricos Yamaha estándar universal (comprado por separado):

  • El sistema de alimentación eléctrica de 8 mm/12 mm/16 mm/24 mm/32 mm/44 mm
  • El sistema de alimentación neumática de 8x4mm/12mm/16mm/24mm/32mm/44mm
  • Alimentación por vibración
Feeder compatibility options
Instalación del cliente
Customer site installation

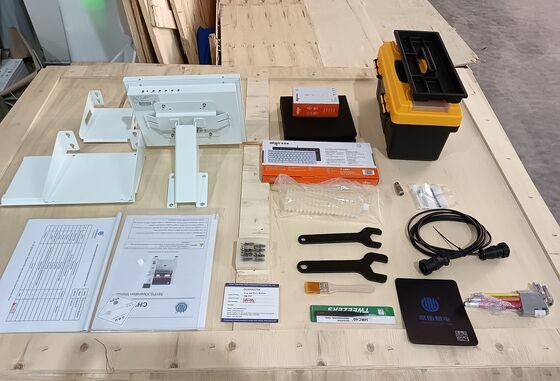

Lista de piezas
Máquina de recogida y colocación 1 Las pinzas 1
Las bombillas 8 Apagón de hexágono interno 1
Caja de herramientas 1 Aceite lubricante 1
Tarjeta de garantía 1 El filtro 4
Manual del usuario 1 Conector rápido 1
Informe de ensayo 1 Pad del ratón 1
El cepillo 1 Cable de alimentación 1
Parts and accessories included
¿Por qué elegir el CHM-551P mejorado?

Con su construcción de hierro fundido, diseño vertical de ahorro de espacio y precisión mejorada, el CHM-551P ofrece un rendimiento de colocación SMT de grado industrial a un precio competitivo.Tiempo de entrega de 2 a 4 días con disponibilidad en stock.

Notas importantes

La máquina de recoger y colocar está completa con todos los accesorios incluidos en el paquete, máquina lista para usar!

Lo único que se necesita preparar es un compresor de aire externo (alimento de aire para los alimentadores neumáticos).

Por favor, compre esta máquina con confianza.

Servicio y garantía

La máquina completa tiene un período de garantía de 1 año a partir del momento de la compra y servicio de por vida.

Siempre proporcionamos piezas de repuesto de la máquina, suministro directo de la fábrica con garantía.

Proporcionamos un servicio de asesoramiento técnico y apoyo de preguntas y respuestas en línea.

Proporcionamos un servicio postventa uno a uno.Cada máquina fue probada al 100% antes de embarcar.

Apoyo técnico
El móvil de Kimi/WhatsApp:+86 135 106 75756
El correo electrónico:kimi@charmhigh-tech.com.
En YouTube: https://www.youtube.com/c/KimiLiuCharmhigh/videos
Si desea más información, póngase en contacto con nosotros por correo electrónico.
