Datos del producto:
|
El alimentador: | 29 piezas ((8mm-22 piezas, 12mm-4 piezas, 16mm-2 piezas, 24mm-1 piezas) | Jefe de colocación: | 2 piezas de cabeza con boquillas de juki |
---|---|---|---|
Componentes de la ayuda: | 0402,0603-5050, COMPENSACIÓN, QFN etc. | Velocidad: | 3000 cph con visión |
Sistema de control: | Sistema Linux incorporado | Tamaño del PCB: | 10*10mm ~ 355mm ((L) × 355mm ((W) |
Resaltar: | CHMT48VA integró el sistema de Linux,Benchtop escoge y coloca la máquina,Selección de CHMT48VA SMT y máquina del lugar |
Todo en uno Computación con sistema industrial Linux, cámara de doble visión Sistema CCD
CHM-T48VA Máquina de recogida y colocación de escritorio SMT Máquina PNP 2 cabezas 29 alimentadores incorporados
Certificado CE de 110 V 220 V versión en inglés
Compra directamente de la tienda en línea con el precio más bajo:
Se aplicará el método siguiente: https://www.charmhigh-smt.com/sale-446157-all-in-one-chmt48va-desktop-smt-pick-and-place-machine-2-heads-29-feeders-embedded-linux-system-vision-system.htm
Se utilizará un sistema de control de velocidad de la señal de control de velocidad. https://www.charmhigh-smt.com/sale-483114-all-in-one-chmt48va-desktop-smt-pick-and-place-machine-vibration-feeder-embedded-linux-system-prototying-batch-production.htm
Por favor, consulte el enlace de vídeo a continuación:
CHMT48VA cliente activo de Bélgica:
Las especificaciones del CHMT48VA:
Parámetro técnico para |
Dimensión |
L 960 mm*W 705 mm*H 335 mm |
Área de PCB |
10*10~355*355 mm |
|
Viaje en el eje XY |
400*460 mm |
|
Rango de movimiento del eje Z |
15 mm |
|
Seleccione y coloque la cabeza |
2 cabezas |
|
Velocidad de montaje |
Con visión de 3000 ~ 4000 CPH (Nota: cph significa chip por hora) |
|
Precisión de trabajo |
± 0,025 mm |
|
- ¿ Qué pasa? |
8 mm = 22 pilas; 12 mm = 4 pilas; 16 mm = 2 pilas; |
|
Bombas de vacío |
2pcs bombas incorporadas (muta) |
|
Sistema de visión |
Visión hacia arriba y cámara doble hacia abajo |
|
Sistema informático en el interior |
Sistema Linux dentro, muy estable, no se necesita PC externo |
|
Software para generar archivos CSV |
Por Protel 99SE; Altium Designer... etc. siempre y cuando el software pueda generar coordenadas |
|
Archivos de soporte |
Archivo.csv |
|
Pantalla táctil |
Pantalla táctil de 7 ′′ (15,6 cm*9,3 cm) para el sector industrial |
|
Paquetes de apoyo |
0402,0603,0805,1206,1210,3528,5050, SO-16, SOT-23, SOT-89, TO-252,SOP, QFN, LQFP.... diferentes tipos de IC (tamaño máximo 22*22mm) |
|
Válvula de tensión |
AC 110V/ 220V, 50/60HZ (proporcione el enchufe para su país) |
|
Peso bruto |
73 kg (con embalaje en caja de madera) |
Ventajas:
1. Software conveniente, sistema Linux embebido de la máquina, tarjeta principal estable de la industria, operación independiente, no se necesita un ordenador externo, operación más fácil y más conveniente, aprender rápido.
2. pantalla táctil incorporada, sin necesidad de monitor externo, espacio ahorrado, operación más conveniente, soporte de mouse USB también.
3. Dos cámaras de visión superior e inferior, corregir la posición de cada componente, se puede ver la imagen de visión de la pantalla para cada componente.
4Tiene un dispositivo de sujeción de PCB flexible, adecuado para diferentes tamaños de PCB.
5. Apoyó la bandeja de IC personalizada, la bandeja de IC se puede fijar en la mesa de la máquina.
6. Dos cabezas de montaje con 2pcs Juki boquillas, boquilla Juki dentro del imán, por lo que se puede quitar con el dedo, no hay necesidad de desmontar con llave inglesa, boquillas ángulo de rotación de -180 grados a +180 grados.
7. Máquina todo en uno, 29 piezas de alimentadores incluidos en la máquina, no hay necesidad de comprar otras piezas, la máquina está lista para trabajar.
8. Detección del eje Z, la aguja de tracción de la máquina vuelve automáticamente al origen para evitar las boquillas rotas.
9. Altura máxima del soporte del componente 5 mm.
10Control de circuito cerrado, eje X, Y con codificador, no fuera de paso.
11. PCB calibrado por la posición de dos componentes, luego los componentes de descanso se calibrarán automáticamente.
12Con la detección de vacío, con alimentación automática, si un componente succiona torcido, automáticamente lo lanzará a la zona de depósito, y luego elegirá uno nuevo para montarlo de nuevo.
13. Con la detección de visión, la cámara automática corregir el ángulo del componente y colocar en la placa de PCB en el lugar correcto.3 veces no se recoge, la máquina se alarmará y se detendrá, después de suministrar material, luego seguir trabajando, no hay necesidad de empezar de nuevo.
14. Viene con la herramienta de conversión (versión PC), editar el archivo de trabajo en el ordenador y cargar el archivo de trabajo en la máquina por el puerto USB, rápido y conveniente.
15- Los paneles de apoyo.
16Si usted no tiene el archivo de PCB, puede crear un nuevo archivo de trabajo para programar en la máquina directamente.
17- Apoya un solo paso.
18. Las cintas cortadas de soporte / material a granel / material de tubo.

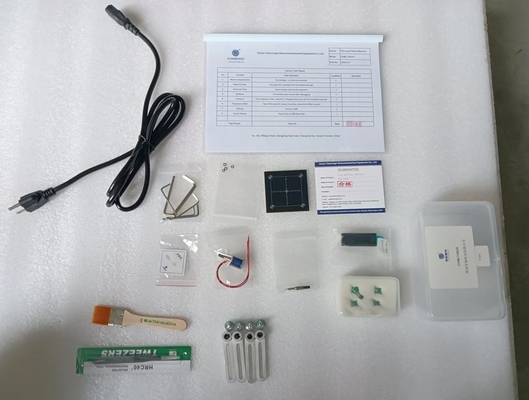

Accesorios estándar para el CHMT48VA:
1) Máquina de recogida y colocación CHMT48VA: 1
2) Boquilla Juki total de 4 piezas (503, 504, 505, 506 tamaño)
3) controlador USB 8G 1
4) Cordón de alimentación 1
5) Pegar la aguja 2
6) bobina para pin de tracción1
7) Posicionamiento de la cámara ajustar tablero negro 1
8) llave hex 6
9) Pinzas 1
10) Cepillo 1
11) Pluma para pantalla táctil 1
12) Instalación para la bandeja de IC 4
13) Grasa 1
14) Manual del usuario en inglés 1
100% fotos reales:
Cámara superior e inferior, asegúrese de que cada componente se coloque con mucha precisión:
Motor del eje X y Y con codificador, control de circuito cerrado, asegúrese de no perder pasos:
También se admite cinta de corte:
Se admite un alimentador de vibración:
bandeja de IC personalizada:
Pantalla táctil, ratón USB también compatible:
Boquillas Juki, muy fácil de operar, imán dentro, no hay necesidad de usar llave inglesa para tirar hacia abajo:
Embalaje muy seguro:
Tenga en cuenta:
La máquina de recoger y colocar está completa con todos los accesorios incluidos en el paquete,
¡Es una máquina todo en uno, lista para usar!
Puede usarlo cuando lo reciba. Buen soporte técnico después de la venta, por favor compre con confianza.
¡Disfruta con tu máquina de recoger y colocar!
Garantización:
La máquina completa tiene un período de garantía de 1 año desde el momento de la compra y servicio de por vida.
Siempre proporcionamos piezas de repuesto de la máquina, fábrica de suministro directo confiable.
Proporcionamos un servicio de asesoramiento técnico y asistencia en línea de preguntas y respuestas.
Cada máquina es probada al 100% antes de embarcar.
